YLB120-6Y3W墙纸圆网印刷发泡生产线，整机配套了涂布、烘干、圆网印刷、凹版印刷、撒粒、高温发泡、自动对版压花等机组，全面采用伺服传动和自动套准控制技术，机械结构成熟，加工工艺先进，产品性能达到国外同类产品的水平，完...

产品简介：

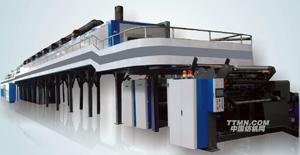

YLB120-6Y3W墙纸圆网印刷发泡生产线，整机配套了涂布、烘干、圆网印刷、凹版印刷、撒粒、高温发泡、自动对版压花等机组，全面采用伺服传动和自动套准控制技术，机械结构成熟，加工工艺先进，产品性能达到国外同类产品的水平，完全满足生产彩色印刷、压花、撒粒、发泡壁纸的需要。

优势特点：
● 高性能全伺服无轴控制控制，传动稳定可靠，高精度的印刷效果。
● 借鉴国外圆网壁纸设备的先进设计理念，机械核心结构合理可靠。
● 采用数控设备加工制造，机械加工品质精良。
● 先进的自动加浆控制，保证了生产的连续运行。
● 全新设计的印刷机组的网头座三向对花装置，保证高精度的图文效果再现。
● 可选用光电自动套准技术，无纸对版、精确调相，成品率高。
● 独特的冷却辊设计结构，保证高效的冷却效果。
● 专为壁纸生产设计的发泡烘箱，采用内风路循环体系，温度均匀稳定。
● 自动对版压花控制技术，精确排除纸张伸缩造成的压纹误差。
● 灵活多变的多工艺组合方式，为产品预留丰富的开发潜力。
技术指标：
主要技术参数及特点

型号：YLB120-6Y3W-Ⅰ
最大进纸宽度：1200mm
套色数：6色圆网+3色凹印
工艺方式：圆网印刷、凹版印刷、撒粒、发泡
适印规格：530mm、700mm、920mm、1060mm
开收卷最大直径：Ф1000mm
工艺车速：0～60 m/min
承印物：80-100 g/m2左右的壁纸原纸、100-300 g/m2左右的壁纸涂布纸
套印误差：≤±0.25mm
整机热源：导热硅油、280℃、0.3Mp
整机冷源：冷冻水、≤17℃、0.3Mp
传动方式：电子轴交流伺服传动
套准方式：手动套准
主控制系统： PLC主控制系统，彩色液晶触摸屏显示
总电源：3×380V50Hz、260KVA
生产线外形尺寸：（长×宽×高）65米×7米×7米
应用范围：

多功能高档壁纸生产线。整机可以配套圆网印刷、凹版印刷、撒粒、高温发泡等机组，全面采用伺服传动技术，机械结构成熟，加工工艺先进，产品性能达到国外同类产品的水平，完全满足生产彩色印刷、撒粒、发泡壁纸的需要。

普通圆网印刷壁纸
普通发泡壁纸
特殊底纸的圆网印刷壁纸
特殊效果的发泡壁纸
圆网和凹印组合印刷壁纸
圆网和凹印组合印刷发泡壁纸
圆网和凹印组合印刷发泡压花壁纸
撒粒壁纸

工艺解析：
1、收放卷：设备配套卷料直径最大1000mm的大卷开卷和大卷收卷，具备不停机换卷功能，可以高效的实现不停机连续生产的要求。由于设备工艺流程较长，大卷收卷可以避免联机收小卷以及分包设备故障带来的不必要的停机，提高了整机生产效率和成品率。
2、烫平机：该工序配套的热辊可以为纸张除湿，消除荷叶边，并且大包角走纸可以起到展平纸张的作用，通过该工序，纸张基本定型，减小了印刷阶段的拉伸变形，为精准的套印打基础。
3、前2组圆网：将2组圆网配套在设备的最前端，用做圆网涂布，第一色做底涂（白浆），第二色做面涂（珠光或底色），2组圆网涂层量可达到近250g，因此上机印刷的纸张用原纸即可，取消了凹印机必备的涂布工序。
4、三组凹印：凹版印刷在体现渐变色和精细图文方面具备其独到的优势，将凹印的这一优势配套进圆网的印刷流程中，是为圆网做了一个很好的补充，增加了产品开发的多样性。凹印印刷对承印物的平整度有要求，所以只能配套在打底的圆网之后，在套印发泡的其他圆网机组之前。通过伺服传动，可以与其他圆网单元实现±0.25mm精度范围内稳定的套准印刷。
5、四组圆网：圆网发泡的产品多为5套色之内，在底色基础上再进行4套色发泡印刷，可以满足绝大多数产品的圆网工艺要求。在不需要套印印刷时，最后一色组圆网还可以作为撒粒单元的涂胶工序。
6、撒粒机组：撒粒壁纸目前也是属于较为常见的壁纸产品，该机组的配套，可以完成撒粒工艺，增加了整机的工艺多样性。
7、发泡烘箱：分3节进行分段式温度控制，长度近30米的发泡烘箱是圆网设备不可缺少的配套，采用了国际先进的烘箱内部风路设计结构，可以实现高低各种泡型的发泡工序，而且发泡泡型稳定，左右无色差。
8、预留压花工：在发泡烘箱后部预留了压花工位，为工厂配套压花机组，增加产品的多样性做了充分的准备。
