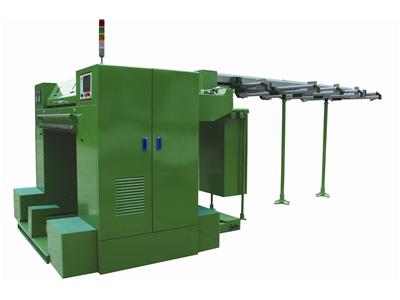

高速并条机(FA322B)

时间:2012年09月20日

陕西宝成航空精密制造股份有限公司

联系人:   电话:0917-3620001/3629468/3622868
传真:0917-3620218 地址:中国陕西省宝鸡市清姜路70号
邮编:721006 邮箱:office@shaanxibaohua.com
网址:http://www.shaanxibaohua.com

产品介绍:
  高速并条机
  FA322B高速并条机配有短片段自调匀整装置和出条在线检测装置。匀整片段15~20mm,范围±25%,精度<1%。


订货须知
  1.常用牵伸范围FA322B:6.638~8.716,超出此范围应另订齿轮配套。
  2.喇叭口随机四种规格,如需其它规格可另行订货。
  3.胶辊硬度,正常供应邵氏A型,硬度为85°。80°和89°可特殊订货。

宝花牌FA322B并条机参数


一、主要规格
  1. 总牵伸倍数:4 ~14 (正常供货:6.824 ~ 8.671)
  2. 眼数:2眼
  3. 眼距:700mm
  4. 输出速度:350 ~ 600m/min
  5. 输入条筒尺寸(直径×高度):
  φ300×1100mm(或900mm)       φ400×1100mm(或900mm)
  φ500×1100mm(或900mm)       φ600×1100mm(或900mm)
  φ800×1100mm(或900mm)       φ1000×1100mm(或900mm)
  6. 输出条筒尺寸(直径×高度):
  φ350×1100mm(或900mm)       φ400×1100mm(或900mm)
  φ500×1100mm(或900mm)       φ600×1100mm(或1200mm)
  6. 并合数:6 ~ 8 根
  7. 主电机:7.5 kw 4p (附电磁刹车)
  8. 吸风电机:1.7kw 2p
  9. 换筒电机:0.2 kw 4p
  10. 机器净重:2800 kg
  11. 主机外型尺寸:2590×1000×1799mm
  12. 导条架高度:1540mm或1730mm
  13. 电源:三相AC380V ±10% 50HZ;电源总容量:10 KVA
  14. 自调匀整:瑞士USTER公司USG短片段自调匀整装置



二、主要特点
  1. 牵伸系统采用四上四下附导向辊、压力棒式双区曲线牵伸。
  2. 主机速度采用EMSON变频调速,可以快速调节输出速度,启动平稳。
  3. 导条架采用高架积极喂入,铝型材结构,平皮带传动,运转平稳。
  4. 电器控制采用微电脑PLC可编程控制器,设备装有触摸屏,设有工艺流程图及故障显示,具有定长、班产量、测速等记录功能。
  5. 加压形式:采用摇架弹簧加压,弹簧经特殊工艺处理,长期加压稳定。
  6. 主传动齿轮及牵伸齿轮为磨齿,齿轮箱全密封油浴润滑。
  7. 清洁装置:上清洁装置为欧门式分段绒板布,下清洁为摆动丁晴刮圈,有利于罗拉散热,清洁效果好。
  8. 喂入断条自停装置采用单片计算机控制的数码光电管,检测断条灵敏可靠,动作速度快。
   9. 圈条盘采用曲线型斜管。
  10. 喂入可选配八路检测器对每根棉条缺条进行检测。
  11. 本机选材优良,设计紧凑,主要件制造精良,机械性能稳定,占地面积小,有良好的售后服务,充足的零配件供给。



三、说明
   如选用喂入条筒尺寸为φ800×1100mm(或900mm)和φ1000×1100mm(或900mm)的导条架需特殊订货。
