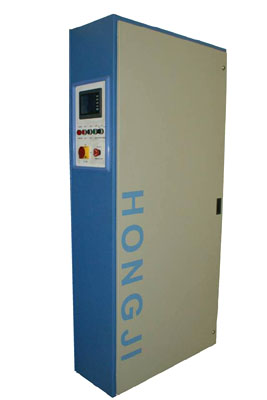

SXF1359电气柜内部安装元件均采用国内外知明品牌产品，设备可长时间安全稳定运行。

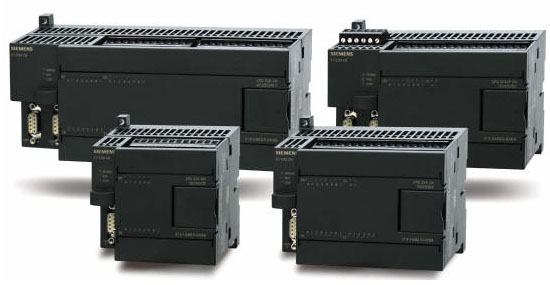

设备系统核心采用PLC（可编程控制器）与人机触摸屏来控制机器运行。


系统核心提供CPU单元和三个扩展单元，及1个模拟单元，输入输出共72点。

人机触摸屏是用户向机器获取或输入信息的主要渠道（采用RS-485通讯模式与PLC连接）。

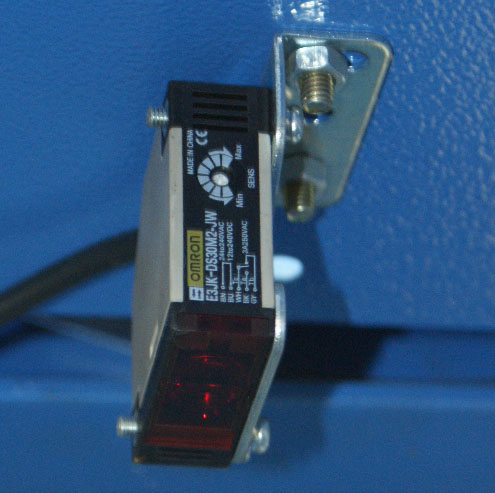

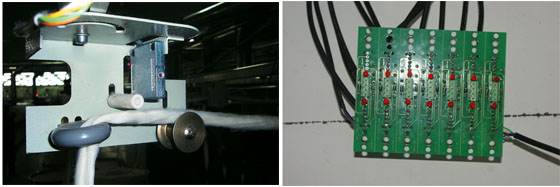

单条故障自停光电，具有棉条异常(断条、无条和停条)指示与故障报警功能。

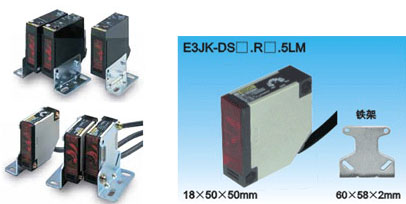

光电开关，主要监测设备某部件的位置。

检测筒管库有无筒管光电，将检测无筒管结果以报警方式作输出。

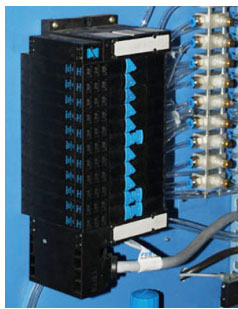

采用FESTO气动阀岛集成控制气路动作。

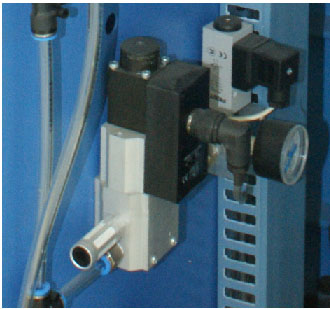

对棉卷加压采用比例阀控制，在整个成卷过程中实现线性加压，通过模拟量进行控制。

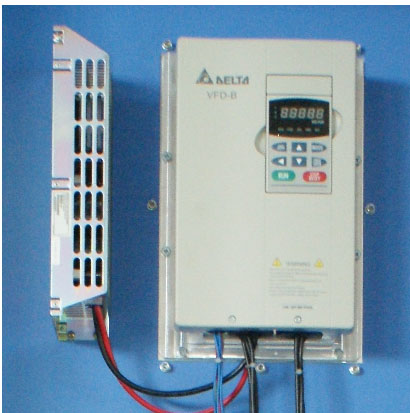

主机采用变频器控制，启动平稳，可多段速调整成卷速度，通过模拟量进行控制。
　　主电机：11KW 配40W三相冷却风机
　　断卷电机：0.75KW
　　吸风电机：3KW

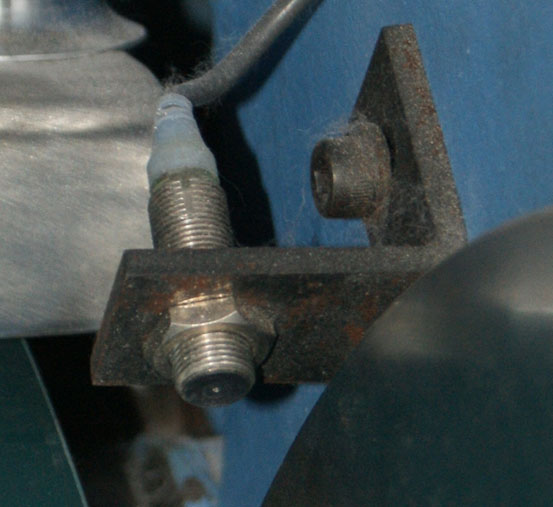

接近开关：检测产量计数，定位等信号。

该图为SXF1359 法兰开合检测开关，属定位检测型。

控制变压器：为控制回路、局部照明、信号指示等提供安全稳定的交流电源。

采用集成芯片控制的开关电源，满足世界各国标准AC输入要求。

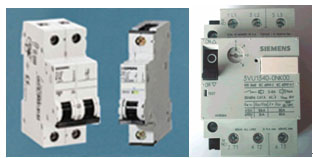

低压断路器：在设备配电网络中作线路的电源开关过载和短路保护。

中间继电器：用来传递控制信号，将控制信号放大，可频繁执行开与闭的操作。

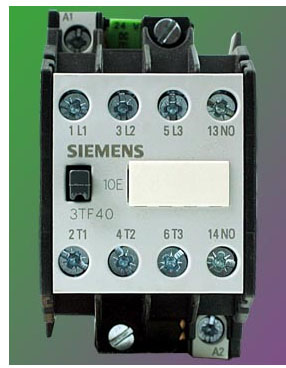

交流接触器：提供设备中电动机的频繁起动。

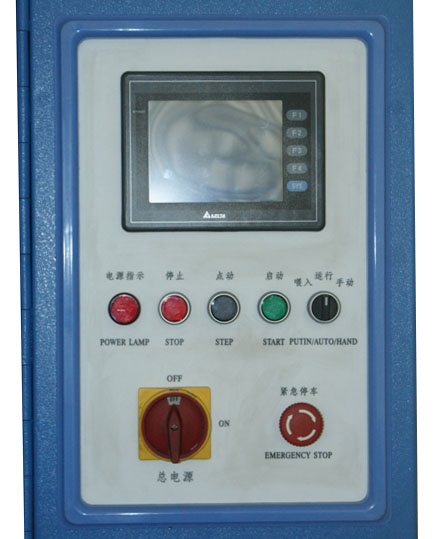

 设备拥有安全、便捷、人性化的操作面板，全机所有功能都可在此进行操作。

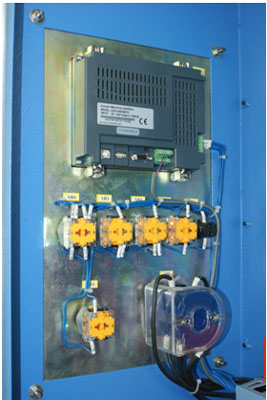

操作面板背景图：所有元器件设计安装整齐实用，方便用户查看与检测。

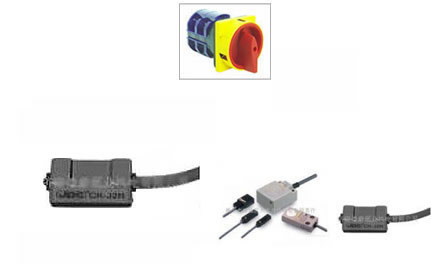

转换开关：设备的总电源由此进入，供手动接通或分断电路，有良好的控制、转换、隔离用途。

磁敏开关安装在设备气缸表面，提供自动换卷部分信号，是设备达到自动化运行的重要检测元件。
