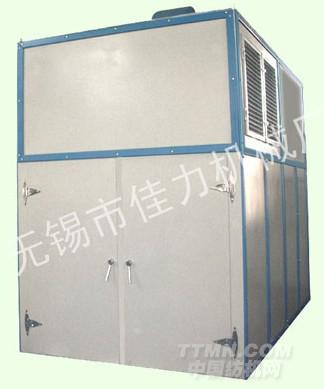

MF2003筒子烘干机
 一、        概述

随着染色工艺的不断革新，对筒子纱烘燥要求越来越高。我厂总结多年生产经验，在MF-2001型快速筒子烘干机的基础上，我们又自行设计开发了MF-2003型快速自动筒子烘干机。本机具有结构新颖、噪音低、体积小、烘干时间短、生产效率高、循环利用热效应高等优点，是纱线行业实用价值很高的新的替代产品。

二、        产品用途

本机适用于各纺织印染厂，对棉、化纤类筒子纱染色后的烘干处理。

三、        主要技术参数

1、             烘箱外形尺寸

长*宽*高（mm）：3700*2200*3000

2、             工作温度：85-100℃  按工艺要求设定。

3、             工作蒸汽压力（Mpa）：0.3-0.5

4、             烘纱量：筒子纱一次装入量672只

5、             烘干时间（h）：3-3.5小时

6、             配用电机：380V/55KW（或18.5KW   2台）

7、             加热器:钢管复合铝片式

8、             烘机重量：4500kg

四、        烘燥原理及结构组成

1、             烘燥原理

（1）   空气经过滤器过滤后，通过热风风机，经加热器，将热空气强迫送入筒子纱内，并透过筒子纱，向外排出湿气，湿气由排湿口排出烘房外。湿空气排出一定量后，排湿口会关闭，同时打开另一开口，风机由此吸入内部热风，经过过滤器，再经过加热器加热后送入筒子纱内……依次循环，对筒子纱进行烘燥。使筒子纱达到快速烘干的效果。

（2）   温度、时间由电脑将烘纱的全过程进行自动控制，内设有先进的PLC三菱控制器，温度精确控制及烘到设定的工艺时间会自动报警。

（3）   烘箱内的温度，由温度计反映到电脑中，随时显示并自动控制到一定范围，即整个程序由电脑来完成。

（4）   蒸汽进汽量的控制。

在电脑控制程序中设置了蒸汽的进汽量的百分比值，如设定在某一个数值时，进汽比例调节阀经PLC程序通过温度信号会自动控制进汽量，来达到某个设定的温度，这样会有效地控制温度，达到恒温烘燥，同时也能节约能源。

（5）   进风、出风口装有测温器件，随时显示烘房内的实时温度，以便用户随时掌握。

2、             结构组成

   该机由烘房、电器部分、加热器、热风高压风机、过滤器、循环回风阀、排湿阀等组成。烘房内能同时容纳四辆装纱小车进行烘干。

五、        操作、维修、保养

1、             操作

（1）   将装满筒子纱的小车推入，锁紧小车连接口密封。

（2）   启动电脑控制程序，电脑自动工作，烘干到一定工艺时间（有电脑设置），报警后自动关闭整个电路。

（3）   将小车拉出更换筒子纱，重新推入烘干。

2、             维修和保养

（1）   所有电机每半年更换一次高温锂基脂。

（2）   小车轮子定期检修。

（3）   定期对过滤器清洗或更换，以保证纱线质量。

（4）   严禁热风风机空载使用。如有异声，应停机检查，调整后重新启动。
