NK1系列PLC

发布时间:2013-07-16

【TTMN讯 编辑:黄岚】

NK1为光洋公司最新开发的可编程序控制器(PLC)系列,改系列PLC内置高速计数、脉冲输出、PID运算等功能,并可带最多达8个扩展单元(不含扩展电源单元)和一块功能板。NK1系列PLC本体I/O点数从20点到64点,最大可拓展I/O点数到320点(本体+扩展单元32点*8,不包含功能板扩展点数)。

NK1系列PLC本体带3个通讯口(通过功能板可增加另一个串行通讯口):R8232C,R8485和以太网口。用户可通过这三个通讯口中的任意一个来对NK1进行配置和编程;并可以通过这三个通讯口与多种外围设备进行通讯或组成多种通讯网络。

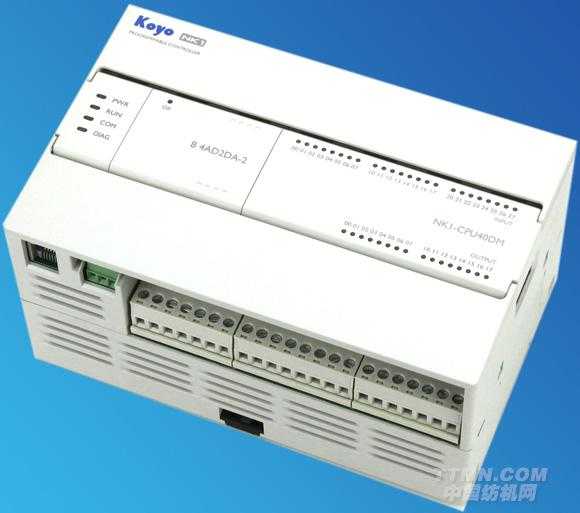

NK1系列PLC--本体



NK1系统由本体和扩展单元组成,有如下特点:
1.最大系统构成:本体+8个扩展单元(不含扩展电源单元),最大系统构成时,如果电源容量不足,需增加扩展电源单元。

2.连接方式采用硬连接
3.如有需要可在任意位置插入扩展电源单元
4.本体可选装功能板(通讯口、模拟量、普通I/O、电池)一块


NK1系列PLC--本体+扩展

本体外型尺寸:CPU 162W*102H*82.6D 单位:mm
