双帆YJQ-145VBⅢ型气动摇架专家座谈研讨会合影

左起第一排宋毓林高工、（中国纺织机械无锡试验中心）唐文辉教授（中国纺织大学）、徐洪根高共（中国纺织工程学会棉纺专业委员会）、李妙福教授级高工（河北省纺织工程学会）、姜萍高级经济师（双帆公司董事长）、张怀良高工（中国纺织工程学会副理事长）、苏馨逸教授级高工（河北省纺织工程学会）、刘荣清高工（棉纺手册副主编）
左起第二排 罗松工程师（双帆公司副总工程师）、姜国海工程师（双帆公司总经理）、吴予群高工（河南嵩岳集团副总工）、杨宏君高工（河南豫北纱厂）、李学成工程师（上海第八棉纺厂）

摇架作为环锭细纱机牵伸部位的”心脏”,它的制造和装配精度,对牵伸效果和成纱质量有着直接的影响.一直以来受到纺织机械厂和纺织厂的重视.我国从1986年开始引进使用INA-V牵伸气动加压摇架至今,气动摇架已在我国环锭纺纱中广泛使用。
　　 张家港双帆纺织器械有限公司是一家专业生产气动摇架的纺配企业,公司从2002年开始在充分吸收国内外先进工艺技术基础上至今,先后向市场推出自主研发的YJQ-145VBⅠ,YJQ-145VBⅡ,YJQ-145VBⅢ系列气动加压摇架.产品广泛被山东、河北、山西、河南、江苏、浙江、福建、江西、湖北、新疆、广西等近百家棉纺厂广泛使用，累计向市场销售近200万锭，以平均年增长40％的速度发展，产品广受用户青睐，特别是国内一些著名纺高支纱的大型棉纺企业的欢迎。目前YJQ-145VBⅢ型高精度气动摇架已在华孚控股集团、河北宁纺、天津田歌、山东商河宏业纺织、山东莱芜泰丰纺织集团、山东华乐、山东冠星集团,山东黎明纺织集团,河南中方纺业集团、福建嘉达等二十几家高支纱厂使用近50多万锭，产品质量恒定，成纱质量高。作为一个仅成立几年的纺配企业，双帆的飞速发展是如何一年一个台阶取得成功的
　　 6月3～4日双帆YJQ-145VBⅢ新型气动摇架研讨会在张家港双帆纺织器械有限公司召开,会议邀请了纺纱与纺器专家张怀良、唐文辉、徐洪根、苏馨逸、李妙福、刘荣清、吴予群、李学成、宋玉琳、杨宏君等专家参加.与会专家首先参观双帆纺织器械有限公司气动摇架生产线，并到双帆YJQ-145VBⅢ新型气动摇架使用厂家江阴天达纺织有限公司考察摇架使用情况.专家从摇架的生产到纱厂的应用，对YJQ-145VBⅢ新型气动摇架进行了全面了解,之后进行了研讨，最后大家得出结论:双帆YJQ-145VBⅢ新型气动摇架已达到国内先进水平。

双帆总经理姜国海在研讨会上向与会专家介绍双帆YJQ-145VBⅢ型摇架

会议认为摇架是环锭细纱机牵伸装置的基础部件,是关键性元件之一,它的制造和装配精度,对牵伸效果有直接的影响.
1．摇架由加压组件与锁紧组件等组成
1.1摇架的功能与作用
●摇架给予罗拉与胶辊压力，使罗拉与胶辊形成强有力的握持钳口,对纤维进行握持与牵伸
●摇架是对胶辊的定位
1.2 原?、Ⅱ型气动摇架存在的问题
压力大小及偏差值偏大、三线平行度精度(水平方向与垂直方向) 水平不高，在重锭量大牵伸高速度纺纱工艺条件下仍存在不足.
目前虽能完成行业标准，但三线平行精度的大小涉及到浮游区大小的差异，其影响对罗拉压力的差异以及罗拉钳口握持力大小的稳定，直接关系到条干CV％值的水平，关系到锭差cvb％的水平。
●卸压力完成行业规定标准，但其锁紧不够强。
●卸压力在规定位置及工作压强时，相邻一套摇架卸压后导致压力降应符合行业标准，虽能完成指标，但标准范围偏大。
2 双帆纺织器械有限公司开发生产的YJQ—145VBIII型摇架是在原?、Ⅱ型摇架的基础上为适应重锭量、大牵伸、高速度的现代纺纱工艺下研发生产的。其特点是长气囊杠杆加压，其气源为压缩空气，压力稳定可靠加压充分，能适应重加压不断发展的要求，为重锭量、大牵伸、高速度的纺纱工艺要求创造必要的条件，且方便调压，可进行无级整体调压，停车时可方便进行半释压和全释压，罗拉钳口握持线不会产生相对滑移而产生细节或断头。
2.1 双帆研发的YJQ-145VBIII摇架是四年来在原?、Ⅱ型基础上经不断改进创新，经国家纺织机械质量监督检测中心于2007年5月29日来厂在现场从成品库中随机抽检50只摇架，对各项指标进行检测，其结果见附件。
从测试结果的各项指标尤其是摇架的三线平行精度已较大超过目前行业标注，达到了国内较高水平。
2.2 专家座谈对双帆YJQ-145VBⅢ型摇架进行分析和讨论,双帆纺织器械有限公司能在高起点高水平的要求下使长气囊杠杆加压摇架的几个关键性问题得到了较好的解决.
2.2-1 根据棉纺高质量高水平的要求对关键部位的制定出高要求的企业标准并严格地执行;如三线平行精度和摇架的二次加压等，并根据标准要求重新制定单件零件的尺寸公差及装配尺寸公差,严格按图纸组织加工,对每件单件零部件严格按图纸100%合格率验收,并对检验工具工装实行定期检验,保证检验工具工装任何时间均处于标准范围之内.
2.2-2 将摇架所有连接销由过去的对冲铆接改为螺旋对接铆接,使壳体、上卡、手柄等关键元件的连接更加牢靠、稳定美观。
2.2-3 在解决三线平行上取得突破性进展,达到很高的水平,将胶辊握持座由板材冲压件改为高精度的精密铸造件,并改进调整座板材等配合尺寸公差,改进握持座与胶辊的握持部位和握持尺寸公差.(该技术已取得国家专利保护)增设调整座中心定位装置等措施.
上述几项措施的改进使摇架三线平行精度达到了较高的水平,更好的适应了高速度重锭量大牵伸的现代纺纱工艺要求.
2.2-4改进摇架安装的上下卡材质及规格，并增设加强固定块增强刚性强度,将原来8*20加压连接螺钉改为8*25强力螺钉,并增设两个垫片(一个平垫一个弹垫)防止螺钉松动,制定出严格的摇架安装要求,使摇架安装位置及高度的稳定得到较高的保证,另外采用六方支承管定位对稳定摇架定位高度有利,压力更加稳定。
2.2-5 将胶辊轴握持簧由原来的“直角限位”改为独立“斜三角簧握持定位”(已申请国家专利),使胶辊轴与胶辊座的定位更加精确稳定。
座谈研讨会中专家参观了双帆公司生产现场和参观用户江阴天达纺织公司使用现场,听取了天达纺织公司厂长宗清的实际使用介绍.会议专家听取张家港双帆纺织器械有限公司研发生产的YJQ-145VBIII型摇架在原来Ⅰ、Ⅱ型摇架的基础上共进行了29项技术改进的介绍,不论在外观质量和内在质量上都取得了突破性的进展和提高.因此与会专家一致认为张家港双帆纺织器械有限公司研发生产的YJQ-145VBIII型整体型长气囊杠杆加压摇架的研发是成功的,是具有较高质量水平的细纱牵伸摇架,具有创新性的改进和突破,能适应重锭量、重加压、大牵伸高速度的纺纱工艺要求,是对纺纱质量水平的稳定与提高的一个重要支撑,达到了国内先进水平的细纱摇架。

科学的安装方法　 专家视察生产现场

3 座谈会中专家们提出了很多建议.
3.1长气囊杠杆加压摇架的安装较之弹簧摇架复杂,压力的调整在安装时必须用测力仪先进行粗调节再进行精调节,在运转一到三个月后再复查一遍.使压力更加长期稳定一致,将压力公差控制在要求范围之内
3.2 气囊支承管长度公差等有关参数的进一步研究改进.
3.3 制定更加严格详细的安装使用手册.
3.4 注意加工细节,在YJQ-145VBIII型摇架的开发中对摇架的整体外观质量改进,如手柄工程塑料,主体外观喷塑等形状、规格、外观、刻度线等细节问题都进行研究和改进
3.5使用中不论保全保养运转工人在卸胶辊时,严禁单手操作将其扭下,否则会严重损伤胶辊座与其结合件的配合精度,影响平行精度.

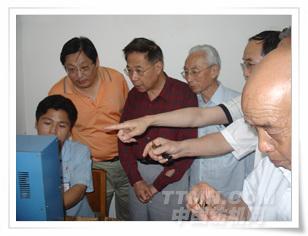

专家现场讨论

这个方法好

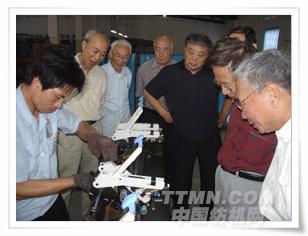

专家参观摇架测试过程

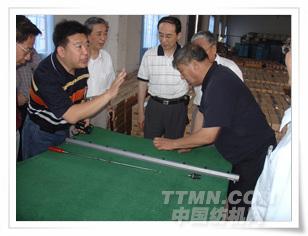

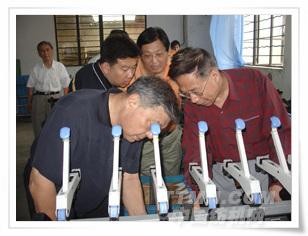

 苏馨逸、刘荣清、杨宏君等专家细看摇架测试

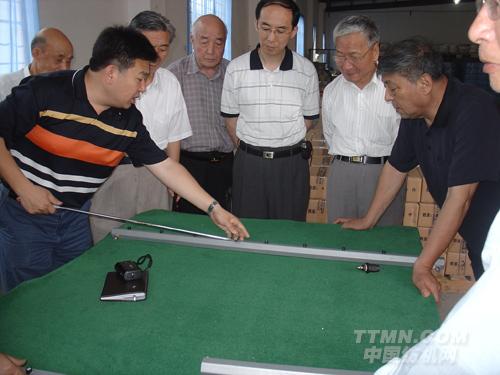

双帆总经理姜国海向细纱牵伸理论专家唐文辉教授、张怀良副理事长等介绍零部件的制造装配精度

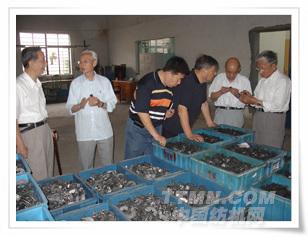

双帆总经理带领专家参观摇架关键部件的测试筛选

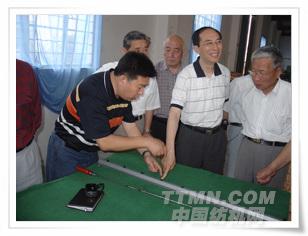

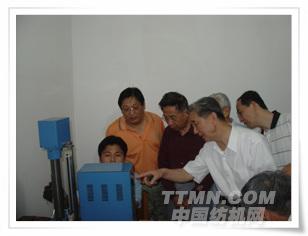

唐文辉教授询问测试仪器及零部件的精度控制等

专家参观摇架零部件生产车间

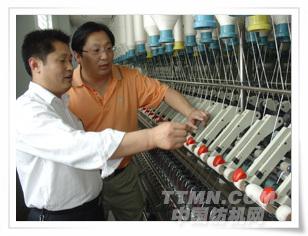

双帆总经理姜国海（右起第一位）和唐文辉教授（左起第一位）、张怀良副理事长（左起第二位）参观双帆摇架用户使用现场

 双帆总经理姜国海回访用户江阴天达纺织，听取天达纺织厂长宗清的使用情况

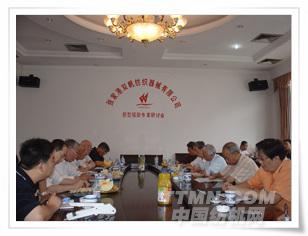

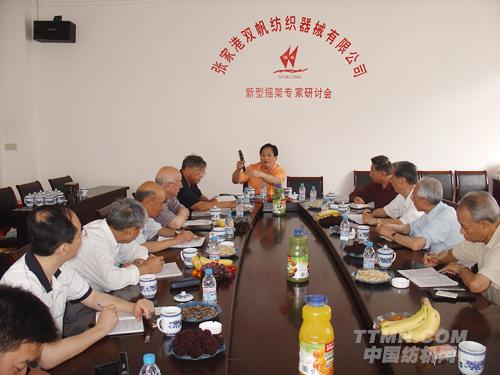

研讨会现场热烈讨论

  热烈发言
