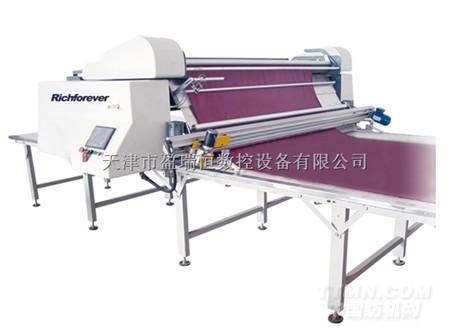

一.产品介绍。

盈瑞恒全自动铺布机采用欧洲先进技术，全部物料源于欧洲，主要核心部件由西班牙或者日本生产，是具有多功能、多面料、智能化的一体铺布机，还具有服装裁剪车间的铺布管理专家功能，对于占服装企业80%的布料成本的管理非常有帮助。

机器本身简练结实，外观时尚美观，可按多种方式无张力铺布，边缘对齐完美，铺布机的电脑数码控制系统是量身定制的三菱PLC控制系统，方便快捷的触摸屏技术使普通工作者一天内成为铺布专家。

盈瑞恒全自动铺布机工艺优良、操作简单、运行平稳、工作效率高，用于服装、家纺、汽车行业多种针织、梭织面料的铺布效果极佳，符合各种规模家纺企业的高性能、高重复性、高生产力的生产需求。

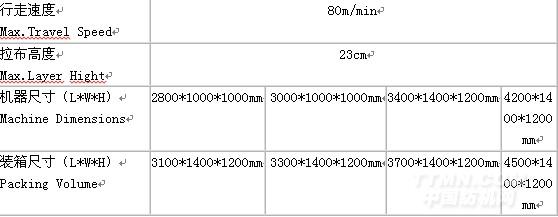

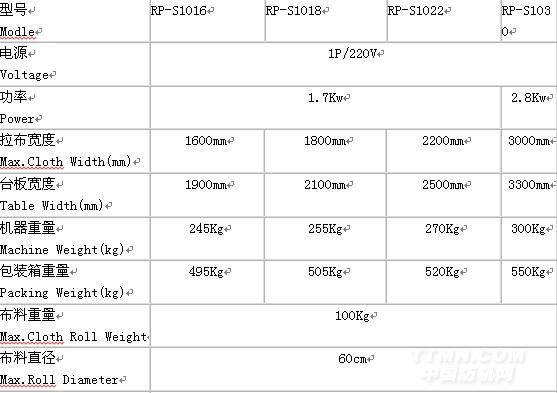

二.相关参数。

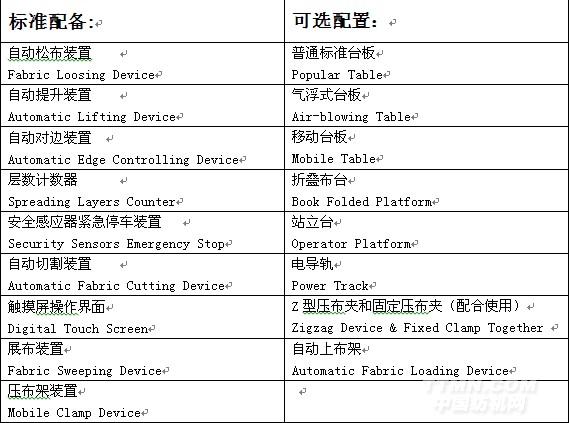

三．标准配置及选配装置。

四.各部件用途及优势。

（1）.台板：

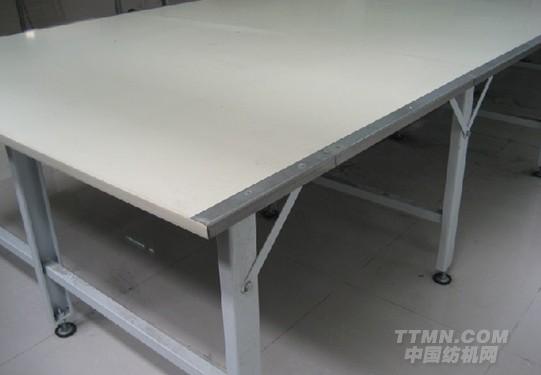

a.普通台板：用于铺布和手工裁剪的标准式美耐台板，保证台板质量和较长的使用寿命。

b.气浮式台板：用于将铺好布料的移动，利用气压从表面气孔喷出，减轻布料的重量，方便布料的移动处理。

c.移动式台板:与固定台板配合使用，便于物料的流转，或者用于移动铺布机在不同的台板上使用,可极大提高工作效率。可做成气垫或非气垫。

（2）安全感应器：当有物体挡在铺布机运动轨迹中时安全感应器将作出反应使机器紧急停车。

（3）编码器：通过编码器可以设定铺布长度和保证机器的起始和停机位准确，可以在台板任意位置铺料。

（4）裁刀部分。

a.切割部件：分为刀片，挑布杆，磨石和电机。

b.刀架行走机构：主体由铝合金结构，使刀架更结实稳定，不易变形。内部裁刀行走轨道和裁刀速度感应器。

c.刀架提升装置：根据设定层数自动提升刀架。

d.配置IFS （无撞击系统），在切割开始用低的加速度，面料起端切割完成，随即加快加速度，保证无皱褶快速切割。

（5）送布装置。

a.上料卸料非常简便：上料高度距离地面在1米到1.5米左右，这使得换布卷时可以非常快和容易，这个高度允许操作员眼睛可以看见布卷的使用情况和装料卸料的整个过程。

b.自动送料和回卷面料：送布系统允许自动铺面料，当发现有任何错误时也可以将已经铺好的面料回卷。

c.展布装置在：螺旋结构展平布料褶皱。

d.送布转动装置：有动力滚轴和无动力滚轴。

e.挡布板：根据布料宽度固定布料，防止布料左右移动。

（6）对边装置：使用双慢反射感应器保证铺布边缘对齐。

（7）防静电装置：避免因为静电导致布料吸附在机器上，使其顺利完成铺布任务。

（8）压布夹装置。

a.裁刀部位的压布夹：当裁刀开始裁布是压布夹压住布料，纺织布料移动造成裁剪失败。

b.台板压布夹：当机器向前运动时将会抬起压布夹前端压布装置，机器离开时压布夹下落压住布料，防止布料移动。

（9）电控部件：采用三菱PLC控制系统，全部电器采用进口器件，保证机器运行稳定。

a.机器人自动技能: 安装标准的PLC（三菱），允许根据面料性质调整程序，避免了机器使用固定电路板而缺少灵活性。该PLC维修也非常简单，只需到本地三菱经销商处即可。

b.数码触摸屏：允许根据你的产品调整程序。该屏幕放置在一个非常合适的位置，可随时观察并设定拉布长度、方式 、数量、数度等相关参数，了解机器的工作状态。

c.高度检测感应器：保证切割系统和铺布最高层最小的距离，防止距离太大而造成铺布偏差。

d.自动开始检测控制：开机时机器自动检测，如遇到任何问题会报警，保证机器安全操作。

e.铝材下降坡面：在机器前方用于面料下降的铝材下降坡面，其材料是铝，这能保证机器长时间的寿命，避免像塑料材料般出现裂口情况，而且这个坡面角度是45度，能够使面料平缓下降，防止皱褶。

（10）其他配置。

a.折叠布台。

b．电导轨。

c.自动上布架。

d．z型压布夹与后压布夹（配合使用）。

e.站立台：操作人员站立在站立台上与机器一起运动。

五．盈瑞恒全自动铺布机主要功能。

（1）最大铺布重量可达100公斤。

（2）机器最高行走速度可达80米/分钟，行走长度可根据铺布需求和台板长度设定。可在数控触摸屏上设定需要速度和行走距离，铺布速度和返回速度均可人工设定。

（3）双慢反射器保证布边齐整。

（4）电子计数保证数据高准确性，方便工作人员计数。

（5）开机后自动检测铺布原点。

（6）可根据生产需要一次性设定铺布长度。

（7）可计算铺布耗时和铺布总长度。

（8）铺布高度适时调节，可在数码触摸屏上根据布料厚度设定每几层上升多少。

（9）无料自动停机。

（10）适用于多种针织，梭织面料。

（11）可实现单向裁剪铺布及Z字型铺布。

六．如何保障您用好铺布机。

1.首先我们将为客户从产能、面料材质、加工产品类型、产房空间大小、乃至企业发展规划等多方面因素考虑，帮助客户分析和研究需求，以选择配备最适宜的铺布系统解决方案

2.盈瑞恒是我国服装行业服装数字装备产业（服装CAD、CAM、CMIS产品技术和配套设备）的开发商、供应商和服务商，选择CAD/CAM系统全面的供应商，会为设备的后续使用、保养、服务带来很大方便。

3. 我们将对铺布作业管理、操作和维护人员进行系统而有效的业务培训，让他们掌握系统合理、科学的使用和管理方法，在设备使用中挖掘设备潜力。

4.我们有优秀的售后服务和后续技术支持，为您提供良好的保养服务政策，在您安装设备后我们将定期回访及进行设备保养服务，为企业创造更大价值提供有力保障。

5. 坚持使用合格的零配件及耗材。目前市面上铺布系统的零配件鱼龙混杂。在选购零配件的时候，我们选择符合技术规格要求的零配件与耗材，以此保障设备运行可靠和稳定。从系统稳定生产和生产效益方面而言，正品零件的使用效果更好，如果您签订长期维修服务合同还可以拿到一定折扣优惠。

七．铺布效果，成本节约，及效率。

一个工人就可以操作的铺布机，让您一天就成为铺布专家。

产量大 人工铺布，4个人一天能铺约800层；全自动铺布机一个人操作能完成1000层以上。工作效率是人手的4倍-6倍以上。

质量好 铺布机铺的布层始终如一，没有张力，不会因工作开始和结束时由于人的体能消耗不同，不用操作人手拉出不同张力的布，而是用力非常均匀和平整，不会出现布料四边不同力度的回缩现象。

节省  使用铺布机在布头布尾处能够每层节省3--5厘米左右，面料接合处及瑕疵处理能节省2%左右面料。

管理性强 人工铺布(每一床)需要2--4个人工运作，而全自动铺布机整个铺布过程只需要一人即可轻松完成，管理责任清楚明确，并且机器可自动计算工作时间及铺布层数、长度不会出错。节省成本的同时增加工作效率。机器不会闹情绪，可以长时间高速工作，生产效率高，品质稳定。

客户的需要就是盈瑞恒的发展目标，盈瑞恒全自动铺布机从客户角度出发，努力实现整个行业“提高三个10%”的宏伟目标：

（1）提高纺织服装产业10%的生产效率；

（2）提高纺织服装产业10%的产品质量；

（3）提高纺织服装产业10%的经营效益；

盈瑞恒全自动铺布机是具有多功能、多面料、智能化的一体铺布机，并且能为您节省0.5%～2%的布料。高品质的零件与技术决定了富怡铺布机是全世界优秀的铺布机之一。

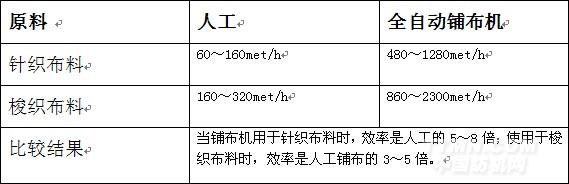

人工与铺布机效率对比。

八．安全标准。

遵守CEE安全规则, 一旦遇到送布失败或切割时遇到阻力机器便会自动停止，机器还安装有安全感应器，和遥控装置，保证操作人员安全.
