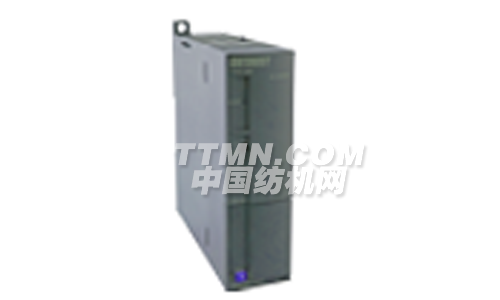

CTH300 PWR-02电源模块
发布时间：2015-03-28
输入：85～264V AC，输出：24V DC/2A;
电源输入110/220VAC自适应，适用于全球不同国家的供电网络；
卓越的启动和缓冲能力，增强了系统的稳定性；
概览：
|
名称 |
规格描述 |
订货号 |
|
PWR-02电源模块 |
输入：85～264V AC，输出：24V DC/2A |
CTH3 PWR-020S1 |
安装规格：
接线规格
（1）接口示意图
（2）接口定义
1、 PWR-02的220V AC输入电源接口定义
|
3位可拆卸端子 |
信号 |
信号定义 |
|
|
L |
火线 |
|
N |
零线 |
|
|
|
大地 |
2、 PWR-02的24V DC输出电源接口定义
|
4位可拆卸端子 |
信号 |
信号定义 |
|
|
L+ |
+24V电源 |
|
M |
+24V电源地 |
|
|
L+ |
+24V电源 |
|
|
M |
+24V电源地 |
3、 PWR-02的拨码开关定义
|
两态开关 |
位号 |
拨码方向 |
信号定义 |
|
|
ON |
向上 |
有24V DC输出 |
|
OFF |
向下 |
无24V DC输出 |
