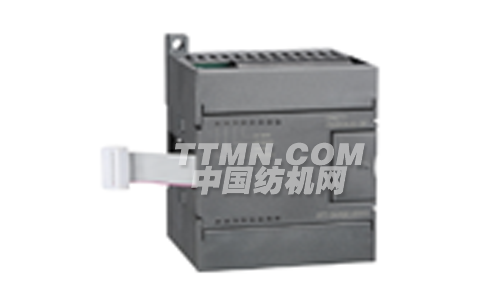

EM277A DP从站接口模块
发布时间：2015-03-27
PROFIBUS-DP从站接口模块，最高通信速率12Mbps，光电隔离。
自适应波特率，最高通信速率12Mbps，光电隔离技术，可靠性高，抗干扰能力强。
概览：
主要特点
- 光电隔离技术，抗干扰能力强，可靠性高
- 集成终端电阻，总线采用接线方式，无需专用网络接头
- 供电电源有反接保护和浪涌吸收功能，适用于恶劣工业环境
使用规范
- 信号线应采用屏蔽双绞线，且屏蔽线要双端接地
- 在系统有良好接地的情况下模块的接地端应接到地线上，否则不接地
- 如果作为最后一个站，终端电阻应打在ON的位置
订货数据
| 规格参数 |
订货号 |
 TrustPLC CTSC-200 EM277A DP从站接口模块，12Mbps，隔离RS485
|
CTS7 277-0AA32 |
|
常规 |
|
|
端口数 |
1 |
| 电气接口 | 隔离RS485 |
| 本机I/O | 0 |
| PROFIBUS-DP/MPI波特率（自动设置） | 9.6、19.2、45.45、93.75、187.5和500K；1、1.5、3.6和12M |
| 协议 | PROFIBUS-DP从属装置和MPI从属装置 |
| 电缆长度 | |
| 至多93.75千波特 | 1200米 |
| 187.5千波特 | 1000米 |
| 500千波特 | 400米 |
| 1至1.5兆波特 | 200米 |
| 3至12兆波特 | 100米 |
| 网络性能 | |
| 站地址设置 | 0至126（由拨码开关进行设置） |
| 每段最大站数 | 32 |
| 每个网络最大站数 | 126、至多125个EM277站点 |
| MPI连接 | 总共6个，2个保留（1个用于PG，1个用于OP） |
| 24VDC输入电源要求 | |
| 电压范围 | 20.4至28.8VDC（2类或PLC的传感器电源） |
| 最大电流（模块通讯端口的激活） | 70mA 0至126（由拨码开关进行设置） |
| 纹波噪声（＜10Mhz） | ＜1V峰间值（最大值） |
安装规格：

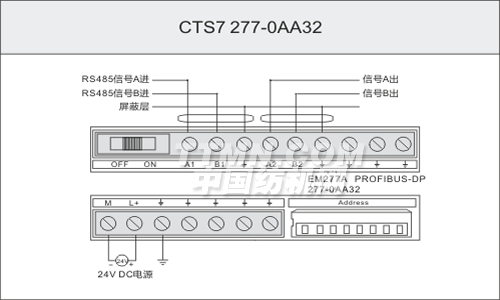

接线图：

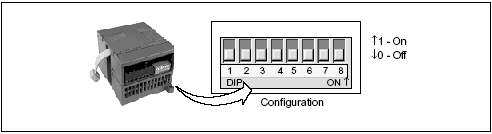

地址开关设置
DIP开关SW1-8，用二进制数表示，其中SW1为最低位，SW8为最高位（必须打到“OFF”），SW1-SW7打到“ON”表示“1”，打到“OFF”表示“0”具体计算如下：
地址=SW1×20+ SW2×21 +SW3×22 +SW4×23+ SW5×24+SW6×25 +SW7×26
终端电阻设置
| 终端电阻 | 含义 |
| ON | 表示处于网络最后一个节点 |
| OFF | 表示处于网络非最后一个节点 |
