EM222晶体管输出模块
发布时间：2015-03-27
晶体管输出模块，8点/16点/32点输出，24V DC，0.5A。
光电隔离
概览：
|
规格参数
|
订货号
|
|
TrustPLC CTSC-200 EM222晶体管输出模块，8点
|
CTS7 222-1BF32
|
|
TrustPLC CTSC-200 EM222晶体管输出模块，16点
|
CTS7 222-1BH32
|
|
TrustPLC CTSC-200 EM222晶体管输出模块，32点
|
CTS7 222-1BL32
|
|
特性
|
8点输出，24V DC
|
16点输出，24V DC
|
32点输出，24V DC
|
|
订货号
|
CTS7 222-1BF32
|
CTS7 222-1BH32
|
CTS7 222-1BL32
|
|
物理特性
|
|||
|
尺寸(宽×高×深)
|
46×80×62mm
|
71.2×80×62mm
|
138×80×62mm
|
|
功耗
|
2W
|
3W
|
3W
|
|
输出特性
|
|||
|
输出点数
|
8
|
16
|
32
|
|
输出类型
|
固态－MOSFET
|
||
|
输出电压
|
|||
|
额定负载电压
允许电压范围
信号"1"
信号"0"
|
24V DC
20.4～28.8V DC
最小20V DC
最大0.1V DC（10K欧姆负载）
|
||
|
输出电流
|
|||
|
信号"1"
输出组数
每组输出点数
同时为ON的输出点数
每组最大电流
灯载
接触电阻
每点漏电流(最大)
浪涌电流（最大）
|
0.5A
2
4
8
2A
5W
0.3欧姆
10微安
8A，100毫秒
|
0.5A
2
8
16
4A
5W
0.3欧姆
10微安
8A，100毫秒
|
0.5A
6
4/8
32
2/4A
5W
0.3欧姆
10微安
8A，100毫秒
|
|
隔离
|
光耦隔离，500V AC，持续时间1分钟以内
|
||
|
每组隔离点数
|
4点
|
8点
|
4/8点
|
|
输出延时
|
|||
|
关－开
开－关
|
最大50微秒
最大200微秒
|
||
|
电缆长度
|
|||
|
非屏蔽
|
150 米
|
||
|
屏蔽
|
500 米
|
||
|
+5V DC消耗电流
|
74.4mA
|
130 mA
|
245 mA
|

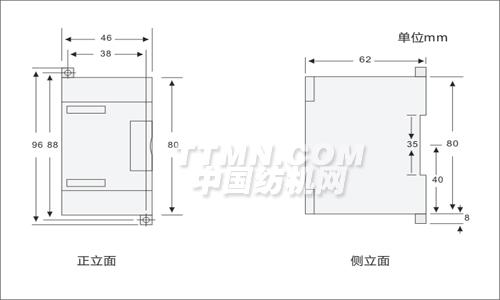

安装规格：

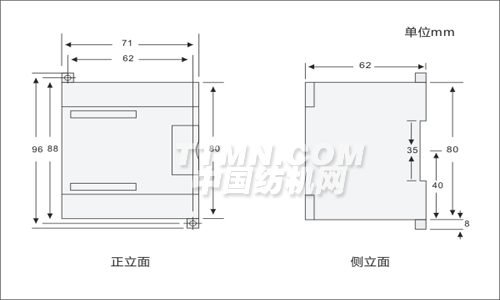

2.CTS7 222-1BH32

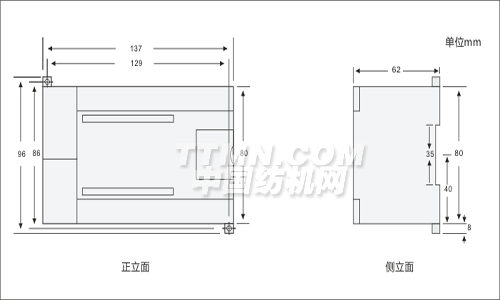

3.CTS7 222-1BL32

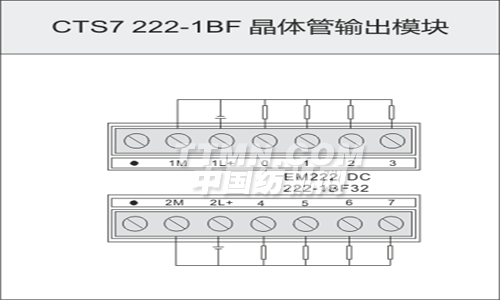

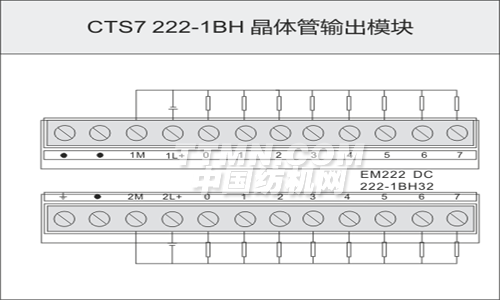

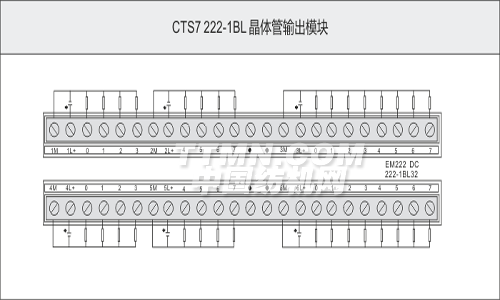

接线图：
