规格参数

订货号

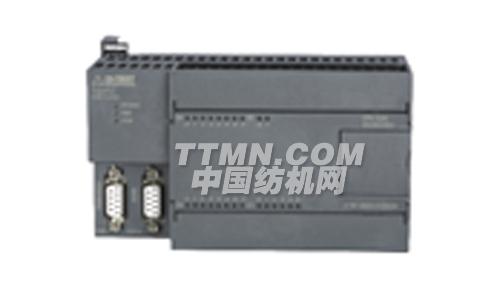

TrustPLC CTSC-200 CPU226M-CAN，24VDC电源，14DI×24VDC，10DO×24VDC，2个PPI/自由口，1个CAN通信口

CTS7 216-1AC33-0X24

物理特性

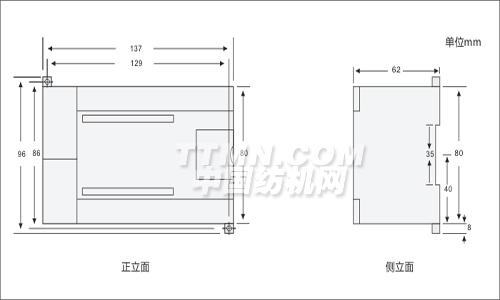

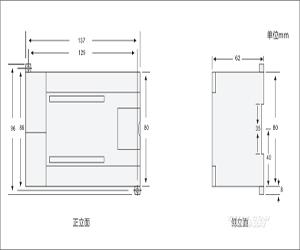

  尺寸(宽×高×深)

137×80×62mm

  功耗

7W

存储器特性

     程序存储器

48KB,24KB为普通用户程序空间，24KB为加密用户程序空间

     数据存储器

基本10KB，可扩展至110KB

     超级电容

约112小时（典型值）

     外接电池（可选）

约200小时

常规特性

  定时器总数

      1ms

      10ms

      100ms

256

4

16

236

  计数器总数

256(由超级电容备份)

  内存存贮器位

256(由超级电容备份)

  内存存贮器位掉电保持

112（存储在EEPROM）

  时间中断

2×1ms分辨率

  边沿中断

4个上升沿和/或4个下降沿

  模拟电位器

2个8位分辨率

  布尔量运算执行时间

0.15µs

  浮点运算执行时间

8µs

  时钟

内置

  电源供应

     +5V

     24V

660mA

280mA

集成的通信功能（PPI/自由口）

  通信接口

2个(DB9端口)；

POTT0:PPI/自由口, RS485

POTT1:PPI/自由口, RS485

  PPI波特率

9.6, 19.2kbps和187.5kbps

  自由口波特率

1.2k至 115.2kbps

  每段最大电缆长度

     使用隔离中继器

     未使用隔离中继器

波特率为187.5时1000米，38.4K时1200米

50米

  最大站点数

每段32个站，每个网络126个站

  最大主站数

32

  点到点(PPI主站模式)

是（NETR/NETW），共8个，2个保留

集成的通信功能（CANopen）

  通信接口

1个（4孔端子）

  功能详见“CANopen通信接口表”

I/O特性

  本机数字量输入点数

14

  输入类型

漏型/源型

  本机数字量输出点数

10

  输出类型

固态-MOSFET(源型)

  数字I/O映象区

  （不包括可访问区）

256 (128输入/128输出)

  模拟I/O映象区

  （不包括可访问区）

64(32输入/32输出)

  允许最大扩展I/O模块数

7

  脉冲捕捉输入

14

  高速计数器

     总数

     单相计数器

     两相计数器

2（HSC0和HSC1）

2×30KHZ

2×20KHZ

数字量输入特性

  本机集成数字量输入点数

14

  输入类型

漏型/源型

  额定电压

24V DC

  最大持续允许电压

30V DC

  逻辑1信号 (最小)

  逻辑0信号 (最大)

18 VDC，2.5mA

5 VDC，1mA

  隔离(现场与逻辑)

  光电隔离

  隔离组

有

500V AC，1分钟

见接线图

  同时接通的输入

14

  最大电缆长度

  屏蔽

  非屏蔽

500米(标准输入)、50米(高速计数器输入)

300米(标准输入)

数字量输出特性

  本机集成数字量输出点数

10

  输出类型

固态-MOSFET(源型)

  每点额定电流(最大)

  浪涌电流(最大)

0.75A

8A，100毫秒

  灯负载(最大)

5W

  接通电阻(接点)

0.3欧姆，最大0.6欧姆

  高速脉冲输出

2×50KHZ

支持运控CPU的MC_PTP_R/MC_SPEED_CTRL等指令，不支持编程软件中的PTO/PWM指令

  同时接通的输出

10

  两个输出并联

是，仅输出同组时

  最大电缆长度

屏蔽

非屏蔽

500米(标准输出)

150米(标准输出)

连接器

插针号

PORT1（RS485)

PORT0(RS485)

1

机壳接地

机壳接地

2

逻辑地

逻辑地

3

RS-485信号B

RS-485信号B

4

RTS(TTL)

RTS(TTL)

5

逻辑地

逻辑地

6

+5V，100Ω串联电阻器

+5V，100Ω串联电阻器

7

+24V

+24V

8

RS-485信号A

RS-485信号A

9

/

/

连接器外壳

机壳接地

机壳接地

连接器

插针号

信号描述

1

屏蔽地

2

CAN_H

3

CAN_L

4

终端电阻选择(和3#脚短接表示加终端电阻)
