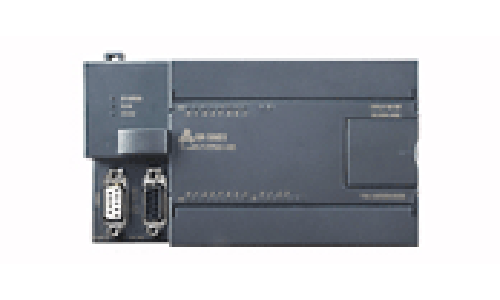

CPU224+,24点数字量,继电器输出
发布时间：2015-03-26
本机集成2个通讯口，其中1个PPI，1个自由通信口(FPORT)，内部集成MODBUS等通信协议，14DI/10DO共24个数字量I/O，程序空间16KB，数据空间108KB，6个独立的30KHz高速计数器，2路独立
概览：
| 规格参数 |
订货号 |
| TrustPLC CTSC-200 CPU224+，220VAC电源，14DI×24VDC，10DO×Relay | CTS7 214-1BD33-0X24 |
| 物理特性 | |
| 尺寸(宽×高×深) | 137×80×62mm |
| 功耗 | 7W |
| 存储器特性 | |
| 程序存储器 |
基本12KB，可扩展至16KB |
| 数据存储器 |
基本8K，可扩展至108KB |
| 超级电容 |
约112小时(典型值) |
|
外接电池（可选） |
约200天(典型值) |
| 常规特性 | |
|
定时器总数 1ms 10ms 100ms |
256 4 16 236 |
| 计数器总数 | 256(由超级电容备份) |
| 内存存贮器位 | 256(由超级电容备份) |
| 内存存贮器位掉电保持 | 112 |
| 时间中断 | 2×1ms分辨率 |
| 边沿中断 | 4个上升沿和/或4个下降沿 |
| 模拟电位器 | 2个8位分辨率 |
| 布尔量运算执行时间 | 0.15µs |
| 浮点运算执行时间 | 8µs |
| 时钟 | 内置 |
|
定时器总数 +5V 24V |
660mA 280mA |
| 集成的通信功能 | |
| 通讯接口 | 2个通信口，PORT0:PPI，RS485电平，FPROT:自由通讯口，RS485和RS232两种电平 |
| PPI波特率 | 9.6, 19.2和187.5k |
| 自由口波特率 | 1.2kbaud 至 115.2k |
|
每段最大电缆长度 使用隔离中继器 未使用隔离中继器 |
波特率为187.5时1000米，38.4k时1200米 50米 |
| 最大站点数 | 每段32个站，每个网络126个站 |
| 最大主站数 | 32 |
| 点到点(PPI主站模式) | 是(NETR/NETW)，共8个，2个保留 |
| I/O特性 | |
| 本机数字量输入点数 | 14 |
| 输入类型 | 漏型/源型 |
| 本机数字量输出点数 | 10 |
| 输出类型 | 继电器，干触点 |
| 数字I/O映象区 | 256(128输入/128输出) |
| 模拟I/O映象区 | 64(32输入/32输出) |
| 允许最大扩展I/O模块数 | 7 |
| 最大数字量I/O点数 |
230 |
| 最大模拟量I/O点数 |
56AI/28DO |
| 脉冲捕捉输入 | 14 |
|
高速计数器 总数 单相计数器 两相计数器 |
6 6×30KHz 4×20KHz |
| 数字量输入特性 | |
| 本机集成数字量输入点数 | 14 |
| 输入类型 | 漏型/源型 (IEC 类型1/漏型) |
| 额定电压 | 24V DC |
| 最大持续允许电压 | 30V DC |
|
逻辑1信号 ( 最小) 逻辑0信号 ( 最大) |
18 VDC，2.5mA 5 VDC，1mA |
|
隔离(现场与逻辑) 光电隔离 隔离组 |
有 500V AC，1分钟 见接线图 |
| 同时接通的输入 | 14 |
|
最大电缆长度 屏蔽 非屏蔽 |
500米(标准输入) 50米(高速计数器输入) 300米(标准输入) |
| 数字量输出特性 | |
| 本机集成数字量输出点数 | 10 |
| 输出类型 | 继电器，干触点 |
|
每点额定电流(最大) 浪涌电流(最大) |
2A 5A，触点关闭 |
| 灯负载(最大) | 5 WDC/200WAC |
| 接通电阻(接点) | 0.2欧姆 |
| 同时接通的输出 | 10 |
| 两个输出并联 | 是，仅输出同组时 |
|
最大电缆长度 屏蔽 非屏蔽 |
500米(标准输出) 150米(标准输出) |
典型应用：配件及相关链接：
1、编程电缆：CTS7 191-USB10；
2、电池：CTS7 291-8BA33；
3、编程卡：CTS7 291-PC001；
4、存储卡：CTS7 291-MC064/MC256；
5、差分模块：CTS7 291-EC001。
应用特点：2个通信口、高速的运算能力及强大的扩展能力满足很多高性能的小型控制系统。

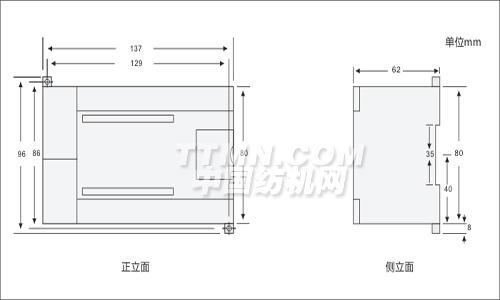

安装规格：

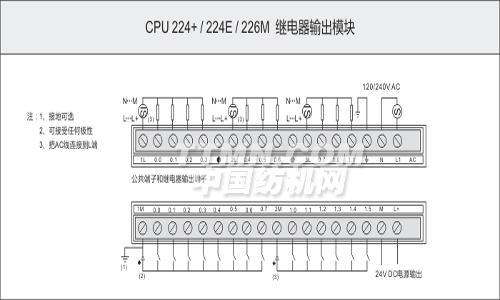

接线图：
通讯端口定义
|
连接器
|
插针号
|
FPORT（RS232/RS485)
|
PORT0(RS485)*1
|
|
1
|
机壳接地
|
机壳接地
|
|
2
|
RXD(RS232)
|
24V地
|
|
|
3
|
RS-485信号B
|
RS-485信号B
|
|
|
4
|
CTS(RS232)
|
NC
|
|
|
5
|
逻辑地
|
逻辑地
|
|
|
6
|
+5V，100Ω串联电阻器
|
+5V，100Ω串联电阻器
|
|
|
7
|
RTS(RS232)
|
+24V
|
|
|
8
|
RS-485信号A
|
RS-485信号A
|
|
|
9
|
TXD(RS232)
|
NC
|
|
|
连接器外壳
|
机壳接地
|
机壳接地
|
