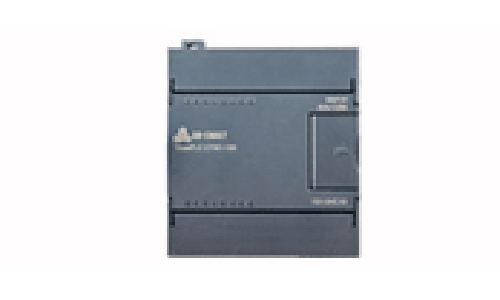

EM135模拟量模块
发布时间：2015-03-26
4点模拟量输入和1点模拟量输出模块，光电隔离，12位精度，电压或电流输入输出。
本身集成CPU处理器，采用先进的滤波技术。
概览：
| 规格参数 | 订货号 |
|
TrustPLC CTSC-100 EM135模拟量混合输入输出模块，
4点输入/1点输出, 12BIT, 电压电流型
|
CTS7 135-0KD10 |
| 物理特性 | |
| 尺寸(宽×高×深) | 71.2×80×62mm |
| 功耗 | 2W |
| 电源损耗 | |
| +5V DC消耗电流 | 70 mA |
| L+ | 48 mA |
| L+线圈电压范围 | 20.4～28.8V DC |
| LED灯指示 | 24V 电源状态，亮表示电源正常，灭表示电源故障 |
| 模拟量输入特性 | |
| 输入点数 | 4 |
| 隔离(现场与逻辑) | 无 |
| 输入类型 | 差分输入 |
| 量程范围 | |
| 电压输入(单极性) | 0-10V, 0-5V, 0-1V |
| 电压输入(双极性) | ±10V, ±5V, ±2.5V, ±1V |
| 电流输入 | 0～20 mA |
| 据字格式数 | |
| 单极性，全量程 | 0～32000 |
| 双极性，全量程 | -32000~32000 |
| 输入分辨率 | |
| 电压输入(单极性) |
2.5 mV(0～10V量程)
1.25 mV (0～5V量程)
|
| 电压输入(双极性) |
2.5 mV(±5V量程)
1.25 mV (±2.5V量程)
|
| 电流输入 | 5μA (0～20mA量程) |
| 测量误差 | 小于0.5% |
| 模数转换时间 | 小于300μs |
| 模拟量输入响应时间 | 100ms |
| 共模抑制 | 40dB，DC to 60Hz |
| 共模电压 | 信号电压+共模电压(必须小于等于12V) |
| 输入阻抗 | 不小于10MΩ |
| 最大输入电压 | 30V |
| 最大输入电流 | 30mA |
| AD转换器分辨率 | 12位 |
| 模拟量输出特性 | |
| 输出点数 | 1 |
| 输出范围 | |
|
电压输出
电流输出
|
±10V
0～20mA
|
| 输出分辨率 | |
|
电压输出
电流输出
|
12BIT
11BIT
|
| 数据字格式 | |
|
电压输出
电流输出
|
-32000～+32000
0～32000
|
| 精度 | |
|
电压输出
电流输出
|
典型值: 满量程的±0.5%，最坏情况：满量程的±2% |
| 稳定时间 | |
|
电压输出
电流输出
|
100μs
2ms
|
| 最大驱动@24V用户电源 | |
|
电压输出
电流输出
|
最小5000Ω
最大500Ω
|
校准、量程与增益选择
- 校准与量程选择开关位置
输入校准
由于校准调节影响到模拟多路开关后的运放，因而将影响所有的用户输入通道。另外，由于多路开关前的各输入通道的元件参数可能存在差异，因而即使在校准后，同一输入信号在不同通道上的读数也就会存在轻微的差异。
模块内部对输入已经做了滤波处理，测量结果比较稳定。如果要求更好的性能参数，可以启动用于模块所有输入的模拟输入滤波器，计算平均值时，选择64次以上的采样次数。
校准步骤如下：
1、切断模块外部电源，配置DIP开关以选择所需要的输入量程。
2、接通PLC系统的CPU和模块电源，等待15分钟以上。
3、用一个变送器、一个电压输入源或一个电流输入源，将零值信号加到模块的一个输入端。
4、在CPU中读取该输入端的测量值读数。
5、调节OFFSET(偏移)电位器，直到该读数为零，完成调零校准。
6、接着，在该输入端输入一个满刻度值信号，读出CPU中的测量值读数。
7、调节GAIN(增益)电位器，直到该读数为32000。
8、必要时，重复步骤3～7。
量程与增益选择
表1所示为如何用DIP开关设置EM235模块。开关SW1到SW6可选择模拟量输入范围和分辨率。所有的输入设置成相同的模拟量输入范围和格
式。表2所示为如何选择单/双极性（SW6）、增益（开关SW4和SW5）和衰减（开关SW1、SW2和SW3）。下列表中，ON为接通，OFF为断开。
表1 EM135选择模拟量输入范围和分辨率的开关表
| 单极性 | 满量程输入 | 分辨率 | |||||
| SW1 | SW2 | SW3 | SW4 | SW5 | SW6 | ||
| OFF | ON | OFF | OFF | ON | ON | 0 -1 V | 250 μV |
| ON | OFF | OFF | OFF | OFF | ON | 0 - 5 V | 1.25 mV |
| ON | OFF | OFF | OFF | OFF | ON | 0 -20 mA | 5 μA |
| OFF | ON | OFF | OFF | OFF | ON | 0 -10 V | 2.5 mV |
| 双极性 | 满量程输入 | 分辨率 | |||||
| SW1 | SW2 | SW3 | SW4 | SW5 | SW6 | ||
| OFF | OFF | ON | OFF | ON | OFF | ±1 V | 500 μV |
| ON | OFF | OFF | OFF | OFF | OFF | ±2.5 V | 1.25 mV |
| OFF | ON | OFF | OFF | OFF | OFF | ±5 V | 2.5 mV |
| OFF | OFF | ON | OFF | OFF | OFF | ±10 V |
5 mV |
表2 EM135选择单/双极性、增益和衰减的开关表
|
EM 235 开关
|
单/双极性选择
|
增益选择
|
衰减选择
|
|||||
|
SW1
|
SW2
|
SW3
|
SW4
|
SW5
|
SW6
|
|||
|
|
|
|
|
|
ON
|
单极性
|
|
|
|
|
|
|
|
|
OFF
|
双极性
|
|
|
|
|
|
|
OFF
|
OFF
|
|
|
x1
|
|
|
|
|
|
OFF
|
ON
|
|
|
x10
|
|
|
|
|
|
ON
|
OFF
|
|
|
x100
|
|
|
|
|
|
ON
|
ON
|
|
|
无效
|
|
|
ON
|
OFF
|
OFF
|
|
|
|
|
|
0.8
|
|
OFF
|
ON
|
OFF
|
|
|
|
|
|
0.4
|
|
OFF
|
OFF
|
ON
|
|
|
|
|
|
0.2
|
输入数据格式
注意：模数转换器(ADC)的12位读数，其数据格式是左端对齐的。最高有效位是符号位(0表示正数)，
对单极性格式，3个连续的0使得ADC计数值每变化1个单位，则数据字的变化是以8为单位变化的。
对双极性格式，4个连续的0使得ADC计数值每变化1个单位，则数据字的变化是以16为单位变化的。
输出数据格式
注意：数模转换器（DAC）的12位读数，其输出数据格式是左端对齐的，最高有效位是符号位(0表示是正数)，
数据在装载到DAC寄存器之前，4个连续的0是被裁断的，这些位不影响输出信号值。
EM135-0KD的测量误差说明
EM135-0KD性能参数表里模拟量输入特性之“测量误差”项,我们产品出厂校准是在+/-10V(EM135-0KD10)做的，如果工作在其他量程时，发现误差偏大，可按照“校准与量程选择”里面说明的方法重新校准。
关于误差：
可通过校准消除的偏差，都不是真正的误差，只有飘忽不定的偏差，才是真正的误差。
安装规格：

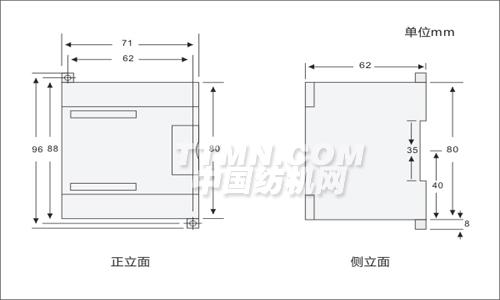

尺寸图：

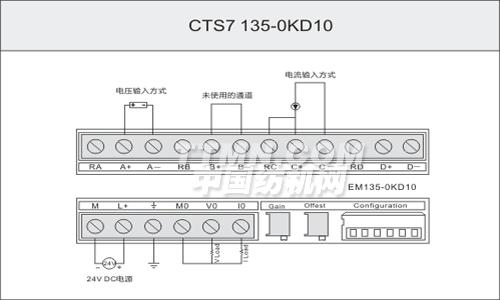

接线图：
