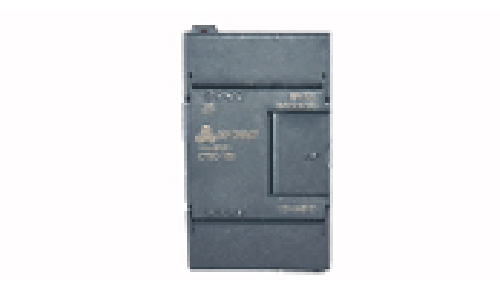

EM123数字量输入输出模块,继电器输出
发布时间：2015-03-26
数字量模块，4DI/4DO，24V DC,继电器输出，2A。
输入输出都采用了光电隔离技术。
概览：
|
规格参数
|
订货号
|
|
TrustPLC CTSC-100 EM123数字量I/O模块, 4DI×24V DC，4DO×继电器输出
|
CTS7 123-1HF10
|
| 特性 |
4DI×24V DC
4DO×继电器
|
| 订货号 | CTS7 123-1HF10 |
| 物理特性 | |

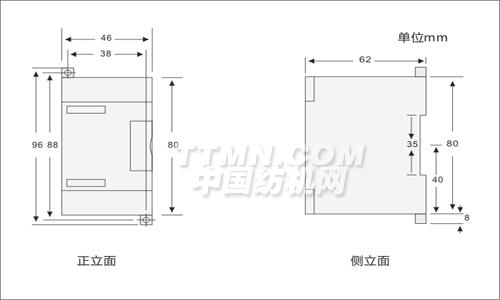

| 尺寸(宽×高×深) | 46×80×62mm |
| 功耗 | 2W |
| 输入特性 | |
| 输入点数 | 4 |
| 输入类型 | 漏型/源型 |
| 输入电压 | |
| 额定值 | 24V DC |
| 最大允许电压 | 30V DC |
| 浪涌电压 | 35V DC， 0.5秒 |
| 信号"1" | 18～30V |
| 信号"0" | 0～5V |
| 隔离 | |
| 光电隔离 | 500V AC，持续时间1分钟以内 |
| 每组隔离点数 | 4点 |
| 最长输入时延 | 4.5毫秒 |
| 漏电流 | 最大1mA AC |
| 电缆长度 | |
| 非屏蔽 | 300 米 |
| 屏蔽 | 500 米 |
| 可同时为 ON 的输入点数 | |
| 40℃ | 4 |
| 50℃ | 4 |
| 输出特性 | |
| 输出点数 | 4 |
| 输出类型 | 继电器－干触点 |
| 输出电压范围 | DC: 5~30V, AC: 5~250V |
| 输出电流 | |
|
信号"1"
输出组数
每组输出点数
同时为ON的输出点数
每组最大电流
灯载
接触电阻
浪涌电流（最大）
短路保护
|
2A
1
4
4
8A
DC:30W,AC:200W
0.2欧姆
7A，触点关闭
外部提供
|
| 隔离 | |
|
每组隔离点数
线圈和逻辑电源之间
线圈和触点之间
电阻(线圈和触点之间)
|
4点
无
1500V AC,持续1分钟
最小100MΩ
|
| 继电器特性 | |
|
开关延时
开关频率（最大）
机械开关次数(空载)
触点寿命(额定负载)
|
15 毫秒
1HZ
10.000.000
100.000
|
| 电缆长度 | |
| 非屏蔽 | 150 米 |
| 屏蔽 | 500 米 |
| 电源损耗 | |
| +5V DC消耗电流 | 49 mA |
| L+ | 接通时每个输出9 mA |
| L+线圈电压范围 | 20.4－28.8V DC |

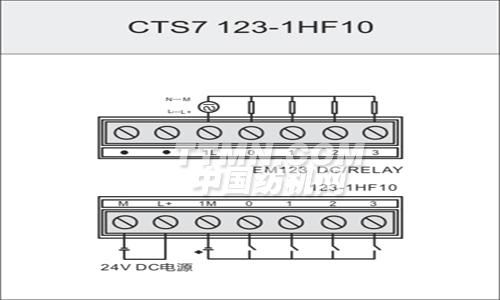

接线图：
