EM123数字量输入输出模块,晶体管输出
发布时间：2015-03-26
数字量模块，4DI/4DO，24V DC,晶体管输出，0.75A。
输入输出都采用了光电隔离技术和输入模块滤波抗扰动技术。
概览：
|
规格参数
|
订货号
|
|

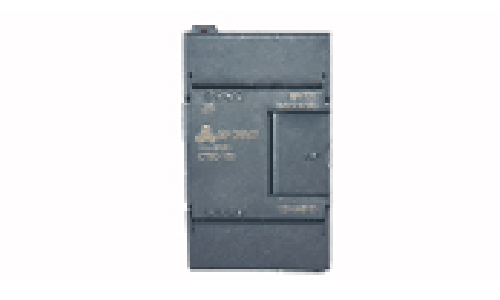

TrustPLC CTSC-100 EM123数字量I/O模块，4点输入/4点输出，24V DC
|
CTS7 123-1BF10
|
技术参数：
|
特性
|
4点输入/4点输出
24V DC
|
|
订货号
|
CTS7 123-1BF10
|
|
物理特性
|
|
|

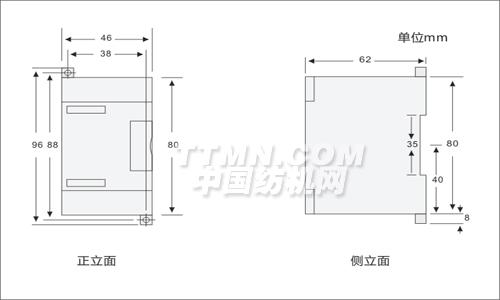

尺寸(宽×高×深)
|
46×80×62mm
|
|
功耗
|
2W
|
|
输入特性
|
|
|
输入点数
|
4
|
|
输入类型
|
漏型/源型
|
|
输入电压
|
|
|
额定值
|
24V DC
|
|
最大允许电压
|
30V DC
|
|
浪涌电压
|
35V DC， 0.5秒
|
|
信号"1"
|
15～30V
|
|
信号"0"
|
0～5V
|
|
隔离
|
|
|
光电隔离
|
500V AC，持续时间1分钟以内
|
|
每组隔离点数
|
4点
|
|
最长输入时延
|
4.5毫秒
|
|
漏电流
|
最大1mA AC
|
|
电缆长度
|
|
|
非屏蔽
|
300 米
|
|
屏蔽
|
500 米
|
|
可同时为 ON 的输入点数
|
|
|
40℃
|
4
|
|
50℃
|
4
|
|
输出特性
|
|
|
输出点数
|
4
|
|
输出类型
|
固态－MOSFET
|
|
输出电压
|
|
|
额定负载电压
允许电压范围
信号"1"
信号"0"
|
24V DC
20.4～28.8V DC
最小20V DC
最大0.1V DC（10K欧姆负载）
|
|
输出电流
|
|
|
信号"1"
输出组数
每组输出点数
同时为ON的输出点数
每组最大电流
灯载
接触电阻
每点峰值电流
浪涌电流（最大）
|
0.5A
1
4
4
2A
5W
0.3欧姆
10微安
8A，100毫秒
|
|
隔离
|
光耦隔离，500V AC，持续时间1分钟以内
|
|
每组隔离点数
|
4点
|
|
输出延时
|
|
|
关－开
开－关
|
最大50微妙
最大200微妙
|
|
电缆长度
|
|
|
非屏蔽
|
150 米
|
|
屏蔽
|
500 米
|
|
+5V DC消耗电流
|
54 mA
|
