规格参数

订货号

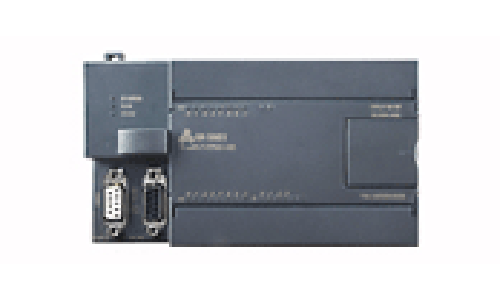

TrustPLC CTSC-100 CPU124XP，24VDC电源，12DI×24VDC，8DO×Relay，4AI，2AQ，双通信口

CTS7 114-1BD20-0620

物理特性

  尺寸(宽×高×深)

137×80×62mm

  功耗

7W

存储器特性

     程序存储器

12KB,8KB为普通用户程序空间，4KB为加密用户程序空间

     数据存储器

8KB

     掉电保持电源

采用钮扣电池

常规特性

  定时器总数

      1ms

      10ms

      100ms

128（T0-T127）

4

16

108

  计数器总数

128(采用钮扣电池)

  内存存贮器位

256(采用钮扣电池)

  时间中断

2×1ms分辨率

  边沿中断

4个上升沿和/或4个下降沿

  布尔量运算执行时间

0.5µs

  浮点运算执行时间

16µs

  实时时钟

支持

集成的通信功能

  通讯接口

2个通信口，PORT0:PPI， RS485电平，

FPROT:自由通讯口，RS485

  PPI波特率

9.6, 19.2kbps

  自由口波特率

1.2k至 115.2kbps

  每段最大电缆长度

     使用隔离中继器

     未使用隔离中继器

38.4k时1200米

50米

  最大站点数

每段4个站，每个网络32个站

  最大主站数

16

  点到点(PPI主站模式)

否

电源功能

  输入电压范围

20.4到28.8 VDC ，有防反接保护

  为扩展总线提供+5V电源

提供，500mA

  24 VDC传感器电源

不提供

I/O特性

  本机数字量输入点数

12

  输入类型

漏型/源型

  本机数字量输出点数

8

  输出类型

继电器，干触点

  数字I/O映象区

128 (64输入/64输出)

  模拟I/O映象区

32(16输入/16输出)

  允许最大扩展I/O模块数

3

  最大数字量I/O点数

 116

  最大模拟量I/O点数

 16AI/8AO

  脉冲捕捉输入

12

  高速计数器

     单相计数器

     AB相计数器

4×50KHz，支持HSC0、HSC1、HSC2和HSC3，不支持HSC4和HSC5

1×30KHZ，支持模式9，HC0

数字量输入特性

  本机集成数字量输入点数

12

  输入类型

漏型/源型

  额定电压

24V DC

  最大持续允许电压

30V DC

  逻辑1信号 (最小)

  逻辑0信号 (最大)

14 VDC，2.5mA

5 VDC，1mA

  隔离(现场与逻辑)

  光电隔离

  隔离组

有

500V AC，1分钟

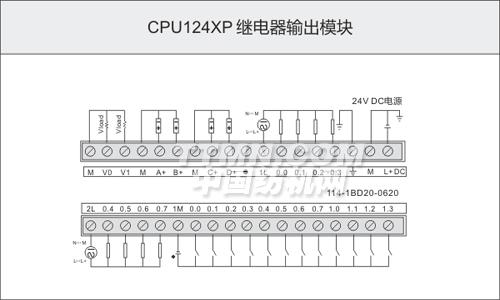

见接线图

  同时接通的输入

14

  最大电缆长度

  屏蔽

  非屏蔽

500米(标准输入)、50米(高速计数器输入)

300米(标准输入)

数字量输出特性

  本机集成数字量输出点数

8

  输出类型

继电器，干触点

  每点额定电流(最大)

  浪涌电流(最大)

2A

5A，4S@10%占空比

  灯负载(最大)

30 WDC/200WAC

  接通电阻(接点)

0.2欧姆

  同时接通的输出

8

  两个输出并联

是，仅输出同组时

  最大电缆长度

屏蔽

非屏蔽

500米(标准输出)

150米(标准输出)

模拟量输入特性

  输入数量

4

  输入方式

单端输入

  输入电压范围

+/-10V

  数据字格式，满量程范围

-32000～+32000

  输入阻抗

>100K

  最大输入电压

30V

  分辨率

11bit 加 1符号位

  隔离

无

  模拟量到数字里转换时间

50mS

  阶跃响应

200ms,(0-32000,0-95%)

  噪音抑制

典型值：-40dB◎50HZ

模拟量输出特性

  输出数量

2

  电压信号范围

0～10V

  数据格式满量程范围

0～32000

  分辨率

12bit

  隔离

无

  短路保护

要

  最大输出驱动

  电压输出

5000Ω最小

连接器

插针号

FPORT（RS485)

PORT0(RS485)

, 1

机壳接地

机壳接地

2

逻辑地

逻辑地

3

RS-485信号B

RS-485信号B

4

RTS(TTL)

RTS(TTL)

5

逻辑地

逻辑地

6

+5V，100Ω串联电阻器

+5V，100Ω串联电阻器

7

+24V

+24V

8

RS-485信号A

RS-485信号A

9

/

/

连接器外壳

机壳接地

机壳接地
