印染机械装备
发布时间：2012-06-02

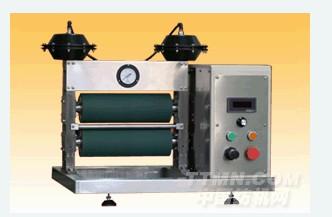

MU305T型立式实验轧车
商品描述：
产品用途 对各种天然纤维、合成纤维及其混纺织物进行轧染或浸轧化学液等试验。
特 点 轧余率均匀稳定，操作简便，防腐性强，结构紧凑节省空间。可按需求改变轧辊硬度、配换不锈钢辊、配置退布、卷布装置等。
材 料 水槽、液槽、滑道控制箱侧板等主要零部件选用不锈钢制造，控制箱喷塑。
轧 辊 Φ100×300，丁睛橡胶辊面，硬度75 ± 2 OA，不锈钢轴。
线 压 力 气动加压，电磁气动开关；轧辊线压力0～25 kN / m，连续可调，压力表显示；最大供气压力0.4 Mpa
调速方式 交流变频，数字显示
电 源 单相 220 v
功 能 立式轧 / 调速
线 速 度 0～3 m / min
电机功率 250 w
外形尺寸 720×510×590 ( mm )
重 量 80( KG)
随机附件 排水管1根 备用气缸膜2个

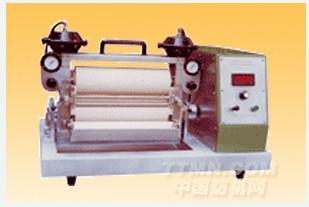

MU307T型卧式实验轧车
商品描述：
产品用途 对各种天然纤维、合成纤维及其混纺织物进行轧染或浸轧化学液等试验。
特 点 轧余率均匀稳定，操作简便，防腐性强，结构紧凑节省空间。可按需求改变轧辊硬度、配换不锈钢辊、配置退布、卷布装置等。
材 料 水槽、液槽、滑道控制箱侧板等主要零部件选用不锈钢制造，控制箱喷塑。
轧 辊 Φ100×300，丁睛橡胶辊面，硬度75 ± 2 OA，不锈钢轴。
线 压 力 气动加压，电磁气动开关；轧辊线压力0～25 kN / m，连续可调，压力表显示；最大供气压力0.4 Mpa
调速方式 交流变频，数字显示
电 源 单相 220 v
功 能 卧式轧 / 调速
线 速 度 0～3 m / min
浸 液 槽 0.3 L
电机功率 200 w
外形尺寸 720×490×550 ( mm )
重 量 90( KG)
随机附件 排水管1根 备用气缸膜2个
.JPG)

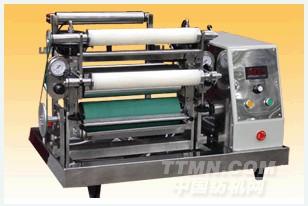

MU508型轧/涂两用实验机
商品描述：
产品用途 对各种天然纤维、合成纤维及其混纺织物进行轧染或浸轧化学液及辊涂等试验。
特 点 轧余率均匀稳定，操作简便，防腐性强，结构紧凑节省空间。可按需求改变轧辊硬度。上辊为不锈钢辊，可进行辊涂实验。带退布、卷布装置。
材 料 水槽、液槽、滑道控制箱侧板等主要零部件选用不锈钢制造，控制箱喷塑。
功 能 立斜两式轧 / 调速 / 涂层
轧 辊 Φ120×400, 一只丁睛橡胶辊，硬度75 ± 2 OA，不锈钢轴。一只不锈钢辊。
线 压 力 气动加压，电磁气动开关；轧辊线压力0～25 kN / m，连续可调，压力表显示；最大供气压力0.4 Mpa
调速方式 交流变频，数字显示
液 槽 2L
线 速 度 0～4 m / min
电机功率 370 w
电 源 单相 220 v
外形尺寸 930×590×620 ( mm )
重 量 180( KG)
随机附件 排水管1根 备用气缸膜2个
MU504A型立卧两用轧车
商品描述：
产品用途 对各种天然纤维、合成纤维及其混纺织物进行轧染或浸轧化学液等试验。
特 点 轧余率均匀稳定，操作简便，防腐性强，结构紧凑节省空间。可按需求改变轧辊硬度、配换不锈钢辊、配置退布、卷布装置等。
材 料 水槽、液槽、滑道控制箱侧板等主要零部件选用不锈钢制造，控制箱喷塑。
功 能 立卧两式轧 / 调速
轧 辊 Φ120×400, 丁睛橡胶辊面，硬度75 ± 2 OA，不锈钢轴。
线 压 力 气动加压，电磁气动开关；轧辊线压力0～25 kN / m，连续可调，压力表显示；最大供气压力0.4 Mp
调速方式 交流变频，数字显示
液 槽 1 L
线 速 度 0～4 m / min
电机功率 370 w
电 源 单相 220 v
外形尺寸 930×590×620 ( mm )
重 量 150( KG)
随机附件 排水管1根 备用气缸膜2个
MU504A型立卧两用轧车
商品描述：
产品用途 对各种天然纤维、合成纤维及其混纺织物进行轧染或浸轧化学液等试验。
特 点 轧余率均匀稳定，操作简便，防腐性强，结构紧凑节省空间。可按需求改变轧辊硬度、配换不锈钢辊、配置退布、卷布装置等。
材 料 水槽、液槽、滑道控制箱侧板等主要零部件选用不锈钢制造，控制箱喷塑。
功 能 立卧两式轧 / 调速
轧 辊 Φ120×400, 丁睛橡胶辊面，硬度75 ± 2 OA，不锈钢轴。
线 压 力 气动加压，电磁气动开关；轧辊线压力0～25 kN / m，连续可调，压力表显示；最大供气压力0.4 Mpa
调速方式 交流变频，数字显示
液 槽 1 L
线 速 度 0～4 m / min
电机功率 370 w
电 源 单相 220 v
外形尺寸 930×590×620 ( mm )
重 量 150( KG)
随机附件 排水管1根 备用气缸膜2个
液 槽 1 L
线 速 度 0～4 m / min
电机功率 370 w
电 源 单相 220 v
外形尺寸 930×590×620 ( mm )
重 量 150( KG)
随机附件 排水管1根 备用气缸膜2个

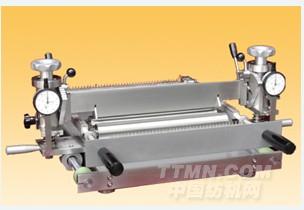

MU572C型涂层实验机
MU572C是手动台式涂层实验机，主要由被涂层物支撑张紧装置（张紧框架）、涂刀和托辊、涂刀和托辊支撑调整装置（刀座和托辊座）和涂刀/托辊支撑运动装置（托板、导轨/直线轴承和底座）等组成。
1．张紧框架
张紧框架有两个作用，一是用于被涂层物的固定和张紧；二是用于被涂层物涂层后在保持张力的情况下烘干。根据被涂层物的种类和张紧方式的不同，我们提供两种被涂层物装卡方式和两种张紧方式的不同组合，共4种张紧框架。
两种装卡方式分别是针板式和压条式。针板式适用于织物，压条式适用于纸制品。
两种张紧方式分别是螺纹张紧和滑套张紧。螺纹张紧是靠旋转张紧螺丝将布样张紧，操作简单方便，但调整范围小。滑套张紧是靠松紧紧定螺钉同时移动滑套将布样张紧，操作略显繁琐，但调整范围大。
四种张紧框架分别是：
（1）螺纹张紧的针板式框架
（2）滑套张紧的针板式框架
（3）螺纹张紧的压条式框架
（4）滑套张紧的压条式框架
为了使烘干后的张紧框架不烫手，我们设计了分离式的框架手把和螺丝手把。
为了减轻重量，张紧框架主要用铝合金制造。
为了方便客户，我们还设计了可与MATHIS烘箱兼容的张紧框架。
2．涂刀和托辊
涂刀用于把涂层浆料抹平。根据不同工艺的需要，我们提供直刀（V型截面）、鹰嘴刀（俗称逗号刀，截面象鹰嘴或逗号）、圆头刀（U型截面）和方头刀（矩形截面）等等。涂刀的两端安装有档浆板，以保证涂层边沿整齐。
作为一种特殊“涂刀”，本机还可以安装层压辊，用于多层织物的复合工艺试验。
托辊用于支撑被涂层物，根据不同工艺的需要，分为转辊和定辊，以及方辊。
涂刀和托辊都用不锈钢材料制成。
3．刀座和托辊座
刀座除了支撑涂刀以外，主要的作用是调整涂层厚度和涂层角度。刀座上边装有手轮。旋转刀座上的手轮，刀座即带着涂刀沿导杆上下运动，达到调整涂层厚度的的目的。涂层厚度由刀座上的百分表显示。
刀座上还有一个摆盘，可从直立位置分别向前或向后摆动，与正反安装的涂刀配合，可以构成变化范围90度的涂层前角。
托辊架上有三对凹槽。把一个托辊放在中间凹槽里，可作辊上涂；把两个托辊放在两边凹槽里，可作辊间涂，又称浮涂。
刀座和托辊座也是不锈钢材料制造。
4．托板、导轨/直线轴承和底座
涂刀、托辊、刀座和托辊座都安装在托板上，托板下装有直线轴承和导轨。推拉托板（托板两边有手把），带动涂刀和托辊往复运动，实现涂层。导轨安装在底座上，底座用铸铁制造，以保持精度稳定。底座外边包覆不锈钢板，用以防锈和美化。
导轨上的直线轴承以及刀座导杆上的直线轴承，都选用德国进口直线滑动轴承。
涂层实验机 性能参数表
|
产品型号 |
MU572C |
|
涂层面积 |
280×300 |
|
涂层厚度 |
0 — 5 mm，分辨率0.01 mm |
|
涂层前角 |
20°— 115° |
|
涂刀规格 |
300×60 |
|
涂刀种类 |
45°刀（标准配置）、圆弧刀，逗号刀，圆头刀，方头刀等 |
|
托辊规格 |
φ40×300 |
|
托辊种类 |
转动、不转动各一， |
|
托辊位置 |
辊上涂时将不转辊放在中间凹槽内，辊间涂时将两个辊放在前后凹槽内 |
|
框架规格 |
370×440 |
|
框架种类 |
用于固定织物的针板框架（标准配置）、用于固定非织物的压条框架 |
|
传动方式 |
进口直线滑动导轨 |
|
速度控制 |
手动 |
|
附加功能 |
框架可与MATHIS烘/蒸箱兼容 |
|
材 料 |
本体金属零件用不锈钢（底盘用铸铁），机架用结构钢表面喷塑 |
|
随机附件 |
百分表两只、张紧框架专用扳手两件 |
|
可选附件 |
台式工具架、落地机架（可放工具） |
|
安装方式 |
台式 |
|
外型尺寸 |
440×680×250 |
|
重量(Kg) |
25 |
|
产品型号 |
MU572C |
|
涂层面积 |
280×300 |
|
涂层厚度 |
0 — 5 mm，分辨率0.01 mm |
|
涂层前角 |
20°— 115° |
|
涂刀规格 |
300×60 |
|
涂刀种类 |
45°刀（标准配置）、圆弧刀，逗号刀，圆头刀，方头刀等 |
|
托辊规格 |
φ40×300 |
|
托辊种类 |
转动、不转动各一， |
|
托辊位置 |
辊上涂时将不转辊放在中间凹槽内，辊间涂时将两个辊放在前后凹槽内 |
|
框架规格 |
370×440 |
|
框架种类 |
用于固定织物的针板框架（标准配置）、用于固定非织物的压条框架 |
|
传动方式 |
进口直线滑动导轨 |
|
速度控制 |
手动 |
|
附加功能 |
框架可与MATHIS烘/蒸箱兼容 |
|
材 料 |
本体金属零件用不锈钢（底盘用铸铁），机架用结构钢表面喷塑 |
|
随机附件 |
百分表两只、张紧框架专用扳手两件 |
|
可选附件 |
台式工具架、落地机架（可放工具） |
|
安装方式 |
台式 |
|
外型尺寸 |
440×680×250 |
|
重量(Kg) |
25 |
|
产品型号 |
MU572C |
|
涂层面积 |
280×300 |
|
涂层厚度 |
0 — 5 mm，分辨率0.01 mm |
|
涂层前角 |
20°— 115° |
|
涂刀规格 |
300×60 |
|
涂刀种类 |
45°刀（标准配置）、圆弧刀，逗号刀，圆头刀，方头刀等 |
|
托辊规格 |
φ40×300 |
|
托辊种类 |
转动、不转动各一， |
|
托辊位置 |
辊上涂时将不转辊放在中间凹槽内，辊间涂时将两个辊放在前后凹槽内 |
|
框架规格 |
370×440 |
|
框架种类 |
用于固定织物的针板框架（标准配置）、用于固定非织物的压条框架 |
|
传动方式 |
进口直线滑动导轨 |
|
速度控制 |
手动 |
|
附加功能 |
框架可与MATHIS烘/蒸箱兼容 |
|
材 料 |
本体金属零件用不锈钢（底盘用铸铁），机架用结构钢表面喷塑 |
|
随机附件 |
百分表两只、张紧框架专用扳手两件 |
|
可选附件 |
台式工具架、落地机架（可放工具） |
|
安装方式 |
台式 |
|
外型尺寸 |
440×680×250 |
|
重量(Kg) |
25 |
涂层面积 280×300
涂层厚度 0 — 5 mm，分辨率0.01 mm
涂层前 20°— 115°
涂刀规格 300×60
涂刀种类 45°刀（标准配置）、圆弧刀，逗号刀，圆头刀，方头刀等
托辊规格 φ40×300
托辊种类 转动、不转动各一，
托辊位置 辊上涂时将不转辊放在中间凹槽内，辊间涂时将两个辊放在前后凹槽内
框架规格 370×440
框架种类 用于固定织物的针板框架（标准配置）、用于固定非织物的压条框架
传动方式 进口直线滑动导轨
速度控制 手动
附加功能 框架可与MATHIS烘/蒸箱兼容
材 料 本体金属零件用不锈钢（底盘用铸铁），机架用结构钢表面喷塑
随机附件 百分表两只、张紧框架专用扳手两件
可选附件 台式工具架、落地机架（可放工具）
安装方式 台式
外型尺寸 440×680×250
重量(Kg) 25

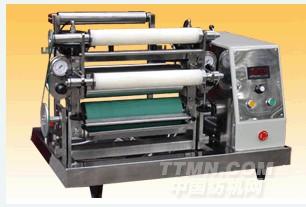

MU508型轧/涂两用实验机
商品描述：
产品用途 对各种天然纤维、合成纤维及其混纺织物进行轧染或浸轧化学液及辊涂等试验。
特 点 轧余率均匀稳定，操作简便，防腐性强，结构紧凑节省空间。可按需求改变轧辊硬度。上辊为不锈钢辊，可进行辊涂实验。带退布、卷布装置。
材 料 水槽、液槽、滑道控制箱侧板等主要零部件选用不锈钢制造，控制箱喷塑。
功 能 立斜两式轧 / 调速 / 涂层
轧 辊 Φ120×400, 一只丁睛橡胶辊，硬度75 ± 2 OA，不锈钢轴。一只不锈钢辊。
线 压 力 气动加压，电磁气动开关；轧辊线压力0～25 kN / m，连续可调，压力表显示；最大供气压力0.4 Mpa
调速方式 交流变频，数字显示
液 槽 2L
线 速 度 0～4 m / min
电机功率 370 w
电 源 单相 220 v
外形尺寸 930×590×620 ( mm )
重 量 180( KG)
随机附件 排水管1根 备用气缸膜2个

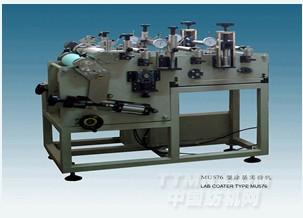

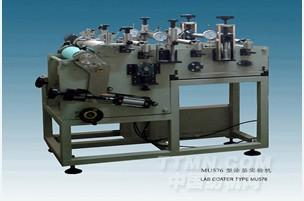

MU576型涂层实验机
商品描述：
机幅 300 mm，试验织物最大幅宽250 mm
试验车速 0--3 m/min，变频调速，数字显示
涂层辊 直径F105 mm，不锈钢制
滚浆辊 直径F115 mm，不锈钢轴，丁腈橡胶辊面，辊面硬度邵氏70--80度
两辊关系 涂压辊和滚浆辊都是主动辊，同速转动。涂压辊由气缸加压，压力表显示压力，线压力0～13.3 kN/m；涂压辊与滚浆辊之间距离可以调节，调节范围0--5 mm，分辨率0.01 mm
胶槽 容积0.5L，可以调节温度，调温范围从室温---90℃，有温度显示；可取下清洗
辊上涂层刀架 可调节涂层厚度，调节范围0--5 mm，分辨率0.01 mm
辊后涂层刀架 刀架前后有托辊，可调节刀架与托辊的高度差，调节范围50mm；也可以调节刀架左右高低位置（微调），调节范围10mm
涂刀 3把涂刀，一把直刀，一把鹰嘴刀，一把圆头刀
均匀辊 直径F40 mm，不锈钢制。转速0--6 m/min，正反转。均匀辊前后有托辊，托辊可上下移动，移动范围50mm

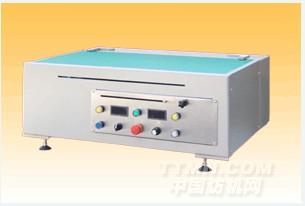

MU564型印花实验机
商品描述：
产品型号 MU564
印花面积 450×300
网框规格 720×480
产品用途 对各种天然纤维、合成纤维及其混纺织物进行印花工艺试验
印花方式 磁棒印花。磁台运动，带动印花棒滚动
磁棒规格 φ8、φ12、φ16、φ20（标配）、φ25
传动方式 电机--减速机—齿型带—磁台
运动方式 向左自停、向右自停、往复运动、行程可调
速度控制 变频调速，数字显示，0 ~ 8 MPM
磁力控制 电磁铁，10级磁力调节，数字显示
材 料 瑞士HABASIT印花皮板、日本Panasonic变频器、德国Igus滑动轴承、中国台湾城邦减速电机
电 源 单相220V，50Hz
电 机 三相220V，100 W，1440 RPM
安装方式 台式
随机附件 720×480印花网框一个，φ20磁棒一根
附加功能 /
外型尺寸 900×640×380 ( L×W×H )

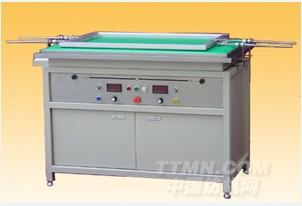

MU563型印花实验机
商品描述：
性能参数表
产品型号 MU563
印花面积 800×500
网框规格 950×650
产品用途 对各种天然纤维、合成纤维及其混纺织物进行印花工艺试验
印花方式 磁棒印花。磁台运动，带动印花棒滚动
磁棒规格 φ8、φ12、φ16、φ20（标配）、φ25
传动方式 电机--减速机—齿型带—磁台
运动方式 向左自停、向右自停、往复运动、行程可调
速度控制 变频调速，数字显示，0 ~ 8 MPM
磁力控制 电磁铁，10级磁力调节，数字显示
材 料 瑞士HABASIT印花皮板、日本Panasonic变频器、德国Igus滑动轴承、中国台湾城邦减速电机
电 源 单相220V，50Hz
电 机 三相220V，100 W，1440 RPM
安装方式 落地式，带工具箱
随机附件 950×650印花网框一个，φ20磁棒一根，排水管一根
附加功能 可安装套色印花对花装置
外型尺寸 1030×780×960( L×W×H )
重量(Kg) 150
商品描述：

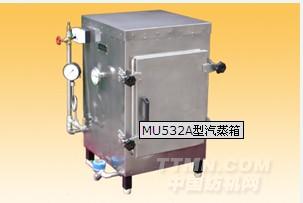

MU532A型实验蒸箱用于对织物进行汽蒸实验，主要规格参数如下：
汽蒸温度 102 ～ 105℃
内腔尺寸 480×480×670 mm
汽 源 饱和蒸汽，0.1 Mpa
外型尺寸 790×700×900 mm
材 料 全不锈钢
重 量 100 kg
箱体结构 带顶部电加热，220v，800w
试样尺寸 水平放置时420×380 mm，4件
垂直悬挂时760×380 mm，6件

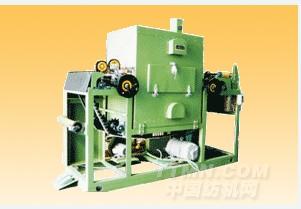

MU543型连续式热处理机
商品描述：
本机用于对织物进行焙烘、热熔、拉幅热定形等工艺实验。
机幅 400 mm
布幅 150～350 mm
烘燥区有效长度 700 mm，针板链条拖动，可进行简易拉幅定形；可连续运行
车速 0～4 m/min；车速数字显示
烘箱温度室温 室温～230℃；温度数字显示显示；电加热，热风烘燥
连续运行时热处理时间 10.5 s～3.5 min
总功率 7.3 kw
电源电压 3×380V
外型尺寸 长×宽×高 = 2100×990×1360 (mm)
重量 500kg
商品描述：
MUL03型轧蒸联合实验机主要由两个MU501型浸轧单元和一个MU533型汽蒸单元组合而成。
工艺路线 退布－－浸液－－轧染－－汽蒸－－轧干－－卷布
电源电压 220V
外型尺寸 2600×950×2060 mm
总 功率 0.8 kW（不含蒸汽发生器功率）
重 量 660 kg
商品描述：
MUL04型轧烘联合实验机主要由一个MU501型浸轧单元和一个MU545型热风烘燥元组合而成。
| 工艺路线 | 退布--扩幅--浸液--轧染--热处理--卷布 |
| 温 度 | 室温---220℃ |
| 电源电压 | 3×380V |
| 外型尺寸 | 4100×1080×1400 mm |
| 总 功 率 | 6.68 kW |
| 重 量 | 650 kg |
商品描述：
MUL04S型轧烘联合实验机主要由一个MU501型浸轧单元和两个MU545型热风烘燥单元组合而成。
工艺路线 退布--扩幅--浸液--轧染--双温热处理--卷布
温 度 室温---220℃，可进行双温热处理
电源电压 3×380V
外型尺寸 4100×1080×1400 mm
总 功 率 11.68 kW
重 量 950 kg
商品描述：
MUL04L型轧烘联合实验机主要由一个MU501型浸轧单元和一台MU543型连续式热处理机组合而成。工艺路线 退布--扩幅--浸液--轧染--热处理--卷布
电源电压 3×380V
外型尺寸 2700×990×1360 mm
总 功 率 8.54 kW
重 量 640 kg
.JPG)
商品描述：

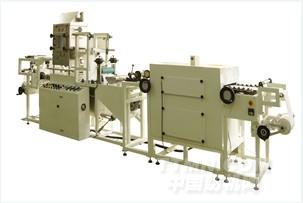

LLW500型连续轧染实验机组主要由MUL03型轧蒸联合机、MU522型水洗单元（三组）和MU544型烘筒烘燥单元组合而成。
工艺路线 退布－－轧染－－汽蒸－－水洗－－皂洗－－水洗－－烘干－－卷布
电源电压 3×380V
外型尺寸 5900×1110×2060 mm
总 功 率 23 kW
重 量 1400 kg
商品描述：
TMS300型涂层/植砂联合实验机涂烘联合实验机主要由MU576型涂层机和TMS300型植砂单元组成。
工艺路线 准备（浆槽预热－－织物成环－－张力辊加压－－胶辊加压）－－辊涂－－刀涂－－震动撒砂或静电植砂－－拍打除杂
电源电压 3×380V
外型尺寸 3480×990×1360 mm
总 功 率 7.8Kw
重 量 1500 kg
MUL70324型涂轧蒸洗烘联合实验机
