QHZ油气润滑装置系列

发布时间:2012-06-19

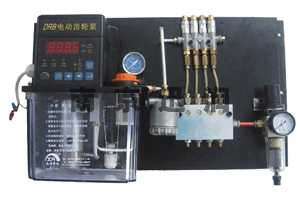

●  QHZ油气润滑装置由DRB电动齿轮泵、油气分配器、气源处理元件和螺旋尼龙管等附件组成。
●  定义:将单独供送的润滑剂和压缩空气进行混合并形成紊流状的油气混合流后供送到润滑点的这个过
程称为油气润滑。
●  工作原理:
*利用压缩空气在管道的流动,带动润滑油沿管道内壁连续不断的流动,将油气混合并输送至各个润滑点;
*压缩空气以恒定的压力(0.15~0.25MPa)连续供给,而润滑油是根据各个润滑点的耗油量不同定量供给;
*必须使用油泵作为输油的动力源,采用分配器分别供给各个润滑点润滑油;
*油和气进入润滑点之前必须先进入油气混合阀,在油气混合阀里,流动的压缩空气把油吹成细小的油滴,
附着在管壁上形成油膜,油膜随着气流的方向沿管壁流动,
在流动过程中油膜的厚度逐渐减薄,但并不凝聚(见图);
*供油是间断的,间隔时间和每次的给油量都可以根据实际
的耗油量进行调节。
●  产品特点:
*有利于环境保护:没有油雾,周围环境不会受污染;
*供油精确:油可以精确计算,按照不同的需要输送到每一个润滑点;
*可以监控:装置系统的工作情况很容易实现电子监控;
*特别适合于滚动轴承,具有空气冷却的效果,可降低轴承的运行温度,从而延长轴承的使用寿命;
*不存在高粘度润滑油雾化困难的问题;
*耗油量微少。
●  适用范围:
*采用润滑脂或稀油润滑会产生不允许的发热的工况;
*轴承需要防止灰尘、水和有害气体进入的工况;
*采用其他或特殊润滑技术时,必须经常更换润滑材料而引起高费用的情况;
*难于达到的润滑点只能通过所产生的喷射油束进行润滑的工况;
*需要将最精确的油膜喷在平面的工况;
*转速较高的轴承DN值在250000~3500000之间时选用油气润滑 (DN值计算见下) 。
油气润滑选择计算:
通过计算轴承的DN值可以决定是否选择油气润滑,一般DN值在250000~3500000之间选择油气润滑。
DN值=D×N
D:轴承中径(mm)
N:轴承转速(r/min)
DN值示例如下:
A=120mm
B=100mm
D=110mm
N=2500r/min
DN值=110×2500=2750000

型  号

代  号

润 滑 点 数

2

3

4

5

电源电压

备 注

QHZ

16001

A (mm)

480

500

520

540

AC220V



L (mm)

460

480

500

520
