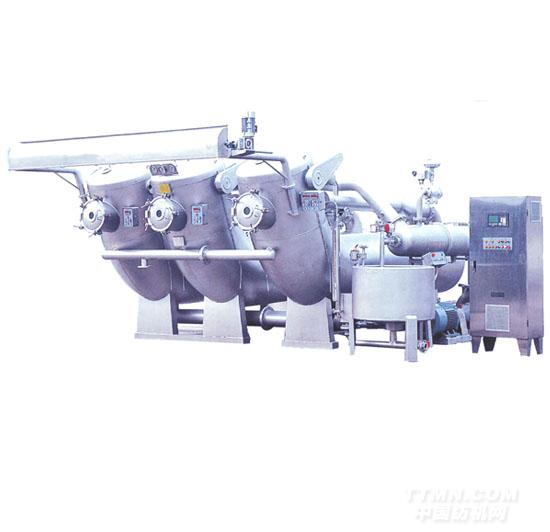

AT-G(L)系列高温溢流染色机

发布时间:2011-03-10





产品名称: AT-G(L)系列高温溢流染色机

详细信息:
技术特点:
■本机为高温松式喷射溢流染色设备,采用最新式的喷嘴系统及织物提升扩散系统,显著地提高了载布量布速,降低浴比并确保织物获得最均匀的染色效果及优良的手感,无死折,该机的适用性广泛,是漂染棉、棉织、混纺和化纤织物的理想设备。
■优异的无折痕染色效果
无论是在导布管还是在储布槽中,织物均以自然浮游状态于染液中循环,从根本上避免了折痕的产生。是处染折痕敏感类织物的最佳选择。
■布速高,载量大
采用超低摩擦系数的铁氟龙管做底筛的布槽,空间大,走布顺,配合大流量主泵及高速提布系统,保证均匀染色。
■加工精度高,布面效果佳
所有布循环所需接触的不锈钢表面经高精度抛光处理,配合溢流式的喷觜送布,极大地改善了起毛现象。
■张力低,缩率小
机台高度低,张力低,染色后缩率小,成品码重容量达到。
标准结构:
★机身及所有与染液的接触部分均采用牌号为316/316L高度抗腐蚀不锈钢制造
★储布槽内铺特氟龙管
★织物提升系统,配调速变频器,速度为50~350m/min
★织物纠缠自解装置
★机身加压和排压系统
★溢流洗水系统
★高效率不锈钢离心泵,变频软起动
★气动阀门控制升温、降温、入水、排水及洗水★高效列管式热交换器
★内置清洗系统
★液位指示器配有液位传感器
★方便操作的加料系统
★配先进微处理器的主控电箱
★全不锈钢工作平台

另选配件
★布缝探测装置
★配备加料泵的定量注料系统
★比例升、降温系统
★第二入水,第二排水
★入水流量计
★出布摇摺装置
技术数据
浴比:1:6 ~10
最高工作温度:140°C
升温率:3.5°C/min
(在25°C~130°C范围内,以7㎏/cm2的干燥饱和蒸汽计)
降温率:2.5°C/min
(在130°C~80°C范围内,以冷却水压3㎏/cm2 , 25°C计)
工艺流程图
http://pub4.hi2000.com/upload/090514918577777.jpg
http://pub4.hi2000.com/upload/090514920007821.jpg 气动蝶阀http://pub4.hi2000.com/upload/090514920406126.jpg比例加料阀
http://pub4.hi2000.com/upload/090514922021917.jpg定量注料随动控制
技术规格


型号

管数

载量

总功率

外形尺寸

L (mm)

W (mm)

H (mm)

AT-G(L)-1T

1

150-250

20.8

7500

2200

2940

AT-G(L)-2T

2

300-500

37.8

7500

3600

2940

AT-G(L)-3T

3

450-700

57

7500

5100

2940

AT-G(L)-4T

4

600-1000

69.1

7500

6900

2940

外形尺寸图
http://pub4.hi2000.com/upload/090514923067867.pnghttp://pub4.hi2000.com/upload/090514923189884.png
