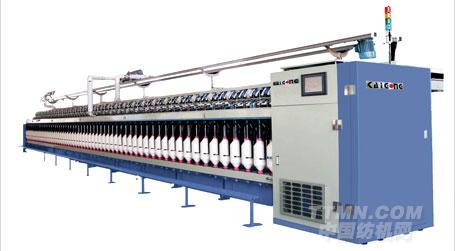

KGFA4101/KGFA4102四轴联动电脑粗纱机

发布时间:2012-09-20

KGFA4101/KGFA4102四轴联动电脑型高速悬锭粗纱机,采用先进的电脑数控技术,去掉了老式粗纱机的锥轮机构、机械成型机构、快速升降机构、差速机构,使四大传动部分完全达到独立传动,由电脑数控及伺服驱动方式进行四轴联动,是目前国内最先进的机电一体化粗纱机设备。适用于普梳和精梳棉型纤维及人造纤维的纯纺或混纺。

KGFA4101/KGFA4102电脑粗纱机优势

计算机数控系统、伺服驱动方式:使机器严格按照纺纱工艺要求比例同步运行,生产效率高,纺纱质量好,操作简单,易维护保养。

电子成型:可任意变换成型尺寸及成型角、消除冒纱。

恒张力控制:降低意外牵伸、断头率低、减少粗细节、提高纺纱质量、生产效率高、降低劳动强度。

车头内独特的同步带传动系统:传动准确、噪音小、易于维护。

触摸屏:实现人机对话、操作简单、性能稳定。

掉电保护系统:电源故障无断头、无意外牵伸。

优化的结构设计:使用寿命长、运行稳定、工作可靠、易于维护、劳动强度降低、纺纱质量高、平车周期长。

工艺设定:更换纺纱工艺时,由电脑参数完成,无需调节更换捻度工艺轮。

生头容易:纺织特殊纤维时落纱无需人工断头,由电脑控制自动完成,纱尾加捻,使生头容易。

采用高品质摇架加压,加压均匀,纺纱质量高,安装维护方便(气动/弹簧加压)。

整机可选用自动加油润滑,降低劳动强度增加生产效率。

KGFA4101/KGFA4102四轴联动电脑粗纱机机械尺寸

主要规格,

技术性能

Main Specification,
Technical Performance

KGFA4101/KGFA4102

KGFA4101/KGFA4102

适纺线密度(tex)

Density For Roving Yarn

220-1250

220-1250

适纺纤维长度(mm)

Length For Fibre

22-65

22-65

锭数(锭)

Spindle Number

108,120,132

108,120,132

锭距(mm)

Spindle Gauge

220/194

220/194

节距(mm)

Pitch Gauge

440/388

440/388

每节锭数(锭)

Spindle Number Per Pitch(pinece)

4

4

牵伸型式

Drafting System

四(三)罗拉双短皮圈

4(3)Roller Double-Short-Apron Drafting System

加压型式

Pressing Form

气动或弹簧加压

Pendulum Weighting/Spring Pressing

罗拉直径(mm)

Roller Diameter(mm)

?28.5,?28.5
?28.5,?28.5

28.5,?28.5
28.5,?28.5

皮辊直径(mm)

Top Roller Diameter(mm)

?28,?28
?25,?28

28,?28
25,?28

牵伸倍数

Drafting Range

4.2-12

4.2-12

最高机械锭速(r/min)

Mechanical Spindle Speed(r/min)

1600

1600

最高工艺锭速(r/min)

Spindle Process Revolution(r/min)

1400

1400

捻度范围(捻/m)

Twist Range

18.0-80

18.0-80

筒管尺寸(mm)

Bobbin Dimensions

?45×445

45×445

卷装尺寸(mm)

Take Up Package Dimensions

?152/135×400

152/135×400

清洁方式

Cleaning Device

积极回转式绒带及巡回式吹吸风装置

Positive intermittent revolving cleaner with comb and it in erarcy pneumastic suction motion

传动形式

Transimission Device

四轴联动

Four-shaft Linkage

控制方式

Control Type

电脑型

Computerized Model

人机对话

Man-machine Interaction

触摸屏

Touch Screen

卷绕传动方式

Winding Roller Transmission

左右旋斜齿轮

Left and Right Rotation Bevel Wheel

锭翼传动方式

Spindle Roller Transmission

左右旋斜齿轮

Left and Right Rotation Bevel Wheel

卷绕输入动力轴

Winding Power Shaft

电机直接驱动

Servo Motor Driving

成纱角度

Yarn Forming Angle

任意

Random

落纱三自动

Three Automatic Doffing

软件

Software

信号显示

Signal Display

车头五灯界面显示

Five Lamps Indicated On Machine Headstock

张力调节

Tension Adjustment

软件

Software

张力微调

Tension Fine Adjustment

软件

Software

防细节

Preventiing Pinched Yam

软件

Software

防冒纱

Package Shoulder Collapse Preventing Device

软件

Software

卷绕密度调节

Winding Density Adjustment

软件

Software

捻度变换

Twist Changing

软件

Software

成型角度调节

Forming Angle Adjustment

软件

Software

条筒直径(mm)

Bobbin Diameter(mm)

?350,?400,?500

?350,?400,?500

主机功率(KW)

Main Power(kw)

12KW

12KW

噪声{dB(A)}

Noise Standard{dB(A)}

<85

<85

主机外型尺寸(mm)

Overall Dimension Of Main Frame(mm)

13275/11884×3570×1890
14595/13048×3570×1890
15915/14212×3570×1890

13275/11884×3570×1890
14595/13048×3570×1890
15915/14212×3570×1890

设备外型尺寸
(含上吸风口)(mm)

Overall Dimension Of Equipment (conrtained suction fan)

14680/13289×3570×2620
16000/14453×3570×2620
17320/15617×3570×2620

14680/13289×3570×2620
16000/14453×3570×2620
17320/15617×3570×2620

重量(t)

Weight(t)

10、11、12/9、10、11

10、11、12/9、10、11
