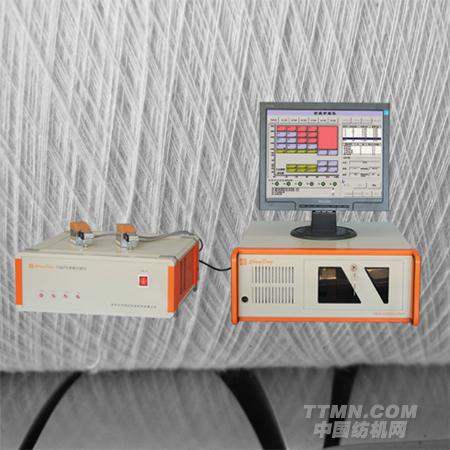

YG074纱疵分级仪

发布时间:2011-09-08

概述:

       YG074纱疵分级仪是用于检查纱线偶发性疵点及其分布的测试仪器,主要用于纺织企业、质检机构检测成品纱线的纱疵分布及其各种形状的纱疵统计分析。使用纱疵分级仪可对纱线的疵点进行分级和计数,评定纱线质量,改进纺纱工艺,提高纱线质量。

 主要技术特点:

● 精确分析纱线上的偶发性纱疵,并能测定每级纱疵的数量。(图1)

● 采用CAN-bus总线式控制形式,测试系统精确、稳定可靠,抗干扰能力强。

● 每个测试单元具有既能单锭控制和自我校正功能,并可以实现单锭控制启动和停止。

● 纱疵检测采用绝对测量技术,全数字化处理,并可从屏幕中实时观测到纱线波形。

● 散点图能全面、直观反映纱疵的分布区域,方便直观地指导清纱器参数的设定。(图2)

● 可设定纱疵切除功能,便于分析纱疵的成因。

● 常规计数和绝对计数方式两种方法统计纱疵,能自动转换成100km纱疵数。

● 能进行清纱设定,对疵点的长度和幅度的设置。

● 可对纱线支数进行检测(动态错支判断),故障实时报警。

●测试结果数据库存储,方便用户对测试结果进行各种分类统计、分析和快速检索,可编制日报、季报或年报,便于用户监控和统计分析中长期的质量变化情况。

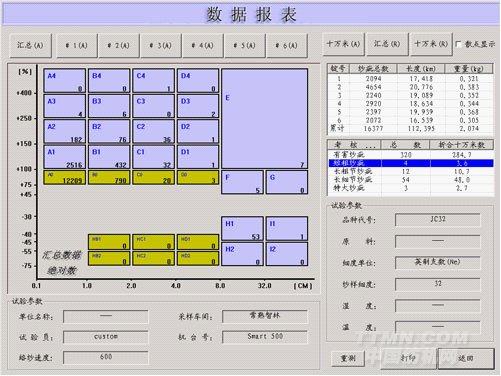

图1

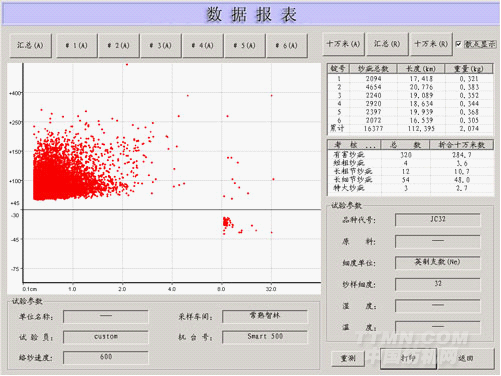

图2

 主要技术参数:

● 电容式检测头:6锭(标配),最大12锭(选配)

● 纱线材料品种:棉、毛、麻、绢纺和各种混纺纱线

● 测量纱支范围:4-112tex(MD15型检测头);8-200tex(MD20型检测头)

● 测试速度:300-1800m/min

● 测试片段长度:单锭≦500km;累计≦1000 km

● 统计值(以数据报表和图形界面形式提供以下数据)
   单锭/汇总:各分级门限的实际纱疵总数和折合为十万米的纱疵个数。
   考核项目:有害、短粗、长粗、长细、特大纱疵(用户自行设定)的实际总数和折合为十万米的纱疵个数。

●  其他数据:显示单锭或汇总的疵点总数,实际测试长度,折合纱线重量。

●  分级门限:33级

●  常用23级:短粗结16级(A1-A4,B1-B4,C1-C4,D1-D4区)
    长粗结3级:(E,F,G区)
    长细节4级:(H1-H2,I1-I2区)
    附加10级:4级短粗结(A0,B0,C0,D0)6级短细节(HB1-HB2,HC1- HC2,HD1-HD2)

●  工作环境: 温度 20±3℃,相对湿度65±5%

●  电源:单相 AC 220V±10%, 50Hz

●  整机功耗:300-400w

●  整机重量:45kg

 仪器配置:

●  电源箱:外型尺寸(长x宽x高)350*390*155mm

●  汇流槽:外型尺寸(长x宽x高)2000*95*50mm

●  检测头:MD15型或MD20型

●  控制器:研华(Advantech)工业计算机,配置信号处理模块

●  操作系统:WindowsXP Pro for Emb system Chnsimp

●  显示器:目前是 NEC 17英寸液晶显示器

●  打印机:目前是HP LaserJet激光打印机


络筒机(选配)技术参数:

●  型号:GU029

●  测试锭数:6锭检测工位。

●  测试速度:速度可调,调速范围400、600、800m/min

●  锭距:280mm。

●  适用纸管尺寸:3°、5°(两种可选),长度170mm

●  其他特性:具有断纱自动分离停转装置

●  电源:AC 380V

2010年江苏省高新技术产品
