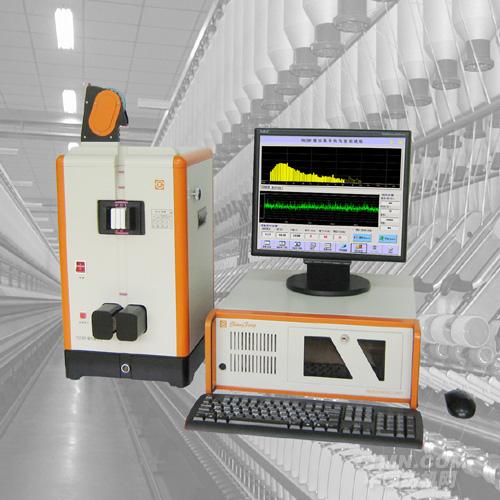

YG139Y细纱条干均匀度测试仪

发布时间:2011-09-08

概述:

YG139Y细纱条干均匀度测试仪 基于苏州长风成熟的139系列条干仪平台,适合没有前纺生产环节检验要求的纺织企业,尤其是织造、针织企业和检验机构等。

 主要技术特点:

●专为细纱检测设计的X22型独立检测头,测试准确度高;

●进口电子调速系统,转速准确,运行平稳,干扰小;

●全新减震调速系统,罗拉自动进出,减少磨损;

● 嵌入式专家分析软件(选配),用于协助纺织工艺诊断故障,并提高质量水平指示。

● 断纱自停技术可在纱线断裂时自动停止罗拉运转,并自动记录断裂前的各项数据。

●不匀曲线可存储,并可按多种比例缩放,苏州长风独有的“电子标尺”技术可直接测量不匀曲线上任意点间长度,便于结合波谱图正确分析设备或工艺缺陷;

●测试结果数据库存储,方便用户对测试结果进行各种分类统计、分析和快速检索,可编制日报、季报或年报,便于用户监控和统计分析中长期的质量变化情况。

●苏州长风独有的“调车复试”功能,可在一组试验中插入任意次试验而不影响该组试验,测试结果可存储。


主要技术参数:

●电容式测试槽:2个

●纱线材料品种:棉、毛、麻、绢纺和各种混纺纱线;竹节纱和各种花式纱线(选配,苏州长风FancyTester软件模块)

●测量纱支范围:4-160tex

●测试速度:200、400m/min

●测试时间:0.5-50min之间任意设定

●每组测试管数:1-24管

●统计值(以数据报表形式提供以下数据)

千米平均mean/km、标准差s、管间变异系数CVb%、Q95%置信区间、最大值max、最小值min

● CV%(U%)测试范围:0-99.99%

● 相对支数RC:1-999

● 质量变异系数CVm:CVm(1、5、10、50、100m)

● 变异长度曲线:切割长度0.01~1000m

● 疵点档(能同时提供以下各档疵点值)

细节:-30% , -40% , -50% , -60%

粗节:+35% , +50% , +70% , +100%

棉节(毛粒):+140% , +200% , +280% , +400%

● 偏移率(DR%)测试范围:0-99.99%,参考长度和门限:1m±5%

● DR值曲线:给出参考长度为1、10、20、50、100cm,门限为从0~50%的正负偏移(DR)曲线。

● 波谱分析范围:1cm-3011m(最大单次测试长度10000m)

● 波谱频道数(10000m):标准型86个,精细型172

● 3D波谱图:1-12个/屏,最多24个波谱

● 不匀曲线显示比例程量程:400、100、50、25、12.5%

● 不匀曲线分析:可按1﹑2﹑5﹑10﹑20﹑50﹑100﹑200、500、1000m页长进行设置,可用“电子标尺”测量不匀曲线上任意两点间距离。

● 不匀曲线抑制、半抑制试验:提供400、200m/min可选。

● 不匀曲线片断试验:提供40、20、10、5、2.5、1、0.5、0.25、0.1、0.05m可选。

● 线密度频率曲线:相对平均线密度而言,可给出从±100%范围内的线密度频率分布图。

● 吸纱装置压缩空气压力:0.05~0.15MPa(选用)

● 工作环境: 温度 20±3℃,相对湿度65±5%

● 电源: 单相 AC 220V±10%, 50Hz

● 整机功耗: 300-500w

● 整机重量: 65 kg

● 外形最大尺寸:(cm)

   检测器:37*32*67(装载止捻器部件)

   控制器:51*44*19

   显示器:44*46*16

   打印机:35*37*22

   细纱架:26*17*70


仪器配置:

1.检测器:YG139Y条干均匀度测试仪

2.控制器:研华(Advantech) IPC-610E 工业计算机 ,配置信号处理模块

3.操作系统:WindowsXP Pro for Emb system Chnsimp

4.显示器:目前是 NEC 17英寸液晶显示器

5.打印机:目前是HP LaserJet激光打印机

6.细纱架:X50.3.4

7.止捻器部件:M22.1.6
