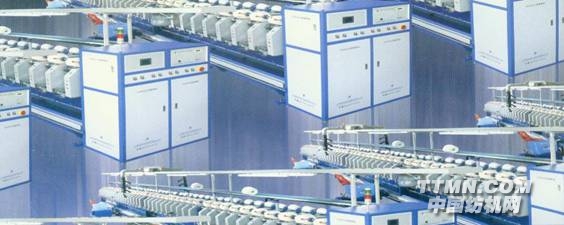

GS669（GS669A）半自动络筒机


GS669（单面单锭传动）、GS669A（双面单锭传动）型络筒机为机电一体化技术研制开发的专利产品，其智能控制直接传动槽筒运转的多功能电机、自动开启（闭合）积极传动可调式张力装置等设计均为国内前列。
该机具有生产效率高、成本少、质量好、耗电省、机械故障少、维护方便、价格合理、节能环保、维修成本低等优势、是纺织行业符合国情的机电的机电一体化程度较高的升级换代产品。
今天、对纺织品质要求之高是前所未有的，因此、在纺织工业中质量管理的意识是最重要的。且无论在高速整经、新型织造、针织或是并纱等工序中只有符合筒子成形和退绕性能方便较高要求的筒子纱，才是最需要的、GS669、GS669A型络筒机生产一定长度的无结头的纱完全符合这样的要求、适用纺棉、毛、化纤及混纺纱的络纱工艺。

GS669（GS669A）半自动络筒机的特性


槽筒电机和摇架

二圈等螺距（平筒）

GS669（GS669A）型络筒机具有下列特性，确保了产品质量。
双支撑的筒子摇架，传动平稳可靠
可调式球面成形机构，筒子成形良好，高速退绕方便
直接传动槽筒的多功能电机，起动平稳，能耗省、机械结构简单
电子自控抬升装置，在断纱或换筒时，筒子会立即从槽筒上提起，在加工某些敏感纱线时，特别具有优越性减少毛羽的增加
液压阻尼装置，摇架起落平稳
压力补偿装置，筒子密度均匀一致
自动开启（闭合）积极传动可调式张力装置，纱线退绕动态张力较均匀一致
纱线定长装置、筒子所卷绕长度一致
所有工艺参数均在人机界面触摸屏上设定控制

张力部件和上腊装置部件 抬升装置

管纱卷绕成筒子 筒子卷绕成筒子

GS669B型双面络筒机


GS669B型双面络筒机
简介：
本机为GS669B（简易型）双面络筒机双面单锭传动，一节为二十个络筒锭，标准配置为六十锭。
纱线类型：天然和人造纤维的单纱和胶线。
纱支范围：333~5.9tex（3~170Nm，2~170Ne），超出此范围外纱支须做络筒试验。
成形尺寸：大头最大直径为n320mm
成形形式：分为平型筒和锥型筒二种。
纸管斜度：4°20’：5°57’（标准型）
锭距：280mm
动力源：来自工厂供电和供气系统，从地面进入机器。
机器功率：60锭整机装机功率≤6KW。实耗功率取决与络筒锭数目，60锭整机实耗功率≤3KW
控制箱：由电源开关和上位机、电子清纱器控制系统等元件等组成。
气源装置：与工厂压缩空气系统连接。
上位机：为5.6’’触摸式显示屏，集中输入各种数据，记录和监控生产工艺参数，提供运行数据。
卷绕速度：300~1000m/min，无级调速。

电子防叠
纱线张力器：张力盘由张力电动机积极驱动，采用磁悬浮张力控制系统，张力大小由上位机控制。（张力控制范围0~31）
电子清纱器：用于监控纱线质量。可选配。
槽筒：铝合金槽筒络纱导程为152mm，由电动机直接驱动，其上的沟槽引导纱线在卷装表面做交叉卷绕。
筒子架压力补偿装置：对卷装筒管的重量补偿，有利于控制卷装成形和生产染色筒子。
纱线捻接：用压缩空气进行无接头捻接。（人工）
巡回吹风清洁装置（选购件）：用以清洁机器。
空管输送带：收集空管。
机器尺寸：锭数 20锭 40锭 60锭
长和宽（mm） 3712×1960 6512×1960 9312×1960
总高（mm） 1550 1550 1550

GSA669自动络筒机


GSA669自动络筒机
简介：本机为GSA669（经济型）自动络筒机。无纱库单侧单锭传动。一节为十个络筒锭，最多为六十锭，有左手车和右手车可选，有铝合金槽筒和铸钢槽筒可选择（络纱导程：152mm）。
纱线类型：天然和人造纤维的单纱和股线。
纱支范围：333~5.9tex（3~170Nm，2~170Ne），超出此范围外纱支须做络筒试验。
管纱直径：最大为n72mm
纱管长度：180~325mm
成形尺寸：大头最大直径为n320mm
成形形式：分为平型筒和锥型筒二种。
纸管斜度：4°20’：5°57’（标准型）
锭距：320mm
动力源：来自工厂供电和供气系统，从地面进入机器。
机器功率：60锭整机装机功率≤19KW。实耗功率取决与络筒锭数目，60锭整机实耗功率≤12KW
负压风机：吸风系统产生的负压供给大、小吸嘴，负压大小由变频器调节和控制。
控制箱：由电源开关和上位机、电子清纱器控制系统等元件等组成。
气源装置：与工厂压缩空气系统的气水分离器连接。压力控制系统控制进气压力。当进气压力低于0.65Mpa时，该装置和计算机控制系统发出停车信号。

回丝箱
上位机：7’’触摸式显示屏，集中输入各种数据，记录和监控生产工艺参数，提供运行数据。络筒锭从上位机上获得生产所需的工艺参数，并控制以下动作和装置
卷绕速度：300~1200m/min，无级调速。
张力控制：0~31

电子防叠
采用传感器监控纱线：由光电传感器监控卷绕过程，以减少废纱，降低能量消耗和优化机械动作时间。
卷绕定量：可选择卷绕长度定量。
气圈破裂器（可调节）：适用于长度为180至325mm的纱管。
纱线张力器：张力盘由张力电动机积极驱动，采用磁悬浮张力控制系统，按工作要求夹持纱线或打开张力盘进行纱线捻接，张力大小由上位机控制。
电子清纱器：用于监控纱线和捻线接头质量。可选配。
槽筒：槽筒由电动机直接驱动，其上的沟槽引导纱线在卷装表面做交叉卷绕。
筒子架压力补偿装置：对卷装筒管的重量补偿，有利于控制卷装成形和生产染色筒子。
纱线捻接：每个卷绕有一只空捻器，空捻器将二个充分开松的纱头结合在一起，用压缩空气进行无接头捻接。
空气捻接器：夹持上、下纱头，剪切上、下纱头疵点纱段，退捻及加捻。
捻接头质量检测：由电子清纱器完成。
巡回吹吸风清洁装置：用以清洁机器，将收集的灰尘送入机器内吸风系统的回丝箱和外部除尘系统。
空管输送带：收集空管
机器尺寸：锭数 30锭 40锭 50锭 60锭
长和宽（mm） 11639×1820 14987×1820 18335×1820 21683×1820
总高（mm） 2500 2500 2500 2500

国产换代机型-GS669半自动络筒机

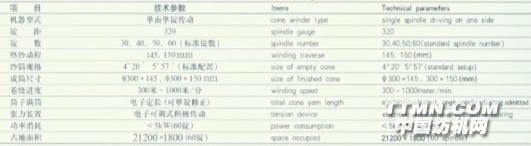

技术参数


国产换代机型-GS669A半自动络筒机
技术参数

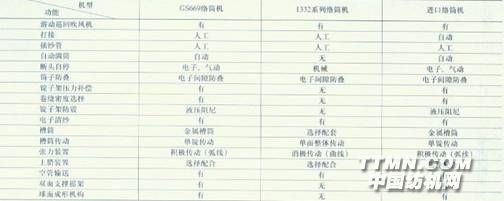

性能比较
