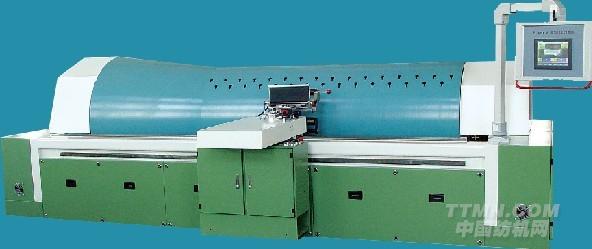

HF928高速分条整经机

发布时间:2012-07-20

HF928高速分条整经机适应于精毛纺织物、真丝织物、化纤长丝织物、特种筛网、色织物、毛巾织物及特种工业用布的分条整经,可作为国内外剑杆、片梭、喷水、喷气、无梭织机的前织准备设备,是开发高档面料、特种织物的优选设备。

主要技术特征:

● 高精密、高强度的直线导轨和滚珠螺杆,具有低摩擦、运转顺畅等优点,提供了更高的进给精度。

● 整经台的轴向位移由高精度伺服电机单独控制,起点定位、位移一次按键自动完成。

● 整经固定锥体大滚筒,采用优质钢板制作,经高精度动平衡校验。

● 整经台随着经纱面厚度的增加而自动后移,由伺服电机独立控制,使定幅筘与成型纱面等距离卷绕,防止条带扩散现象。

● 整机移动由高精度伺服电机单独控制移动,导条位移随动响应快、精度高。

● 平整辊使纱线卷绕密度密实匀称,获得最佳平整效果。

● 两次自动高精度测量确定分条整经进给量,从而获得最佳成型效果。

● 整经台定幅筘上下寸动、防止筘的定点磨损。

● 整个分条整经设备由可编程控制器控制,各个单元和PLC的通讯通过一条电缆CANOPEN连接。

● 在开关箱内有一个联通CDMA网络装置可以将你的机器连接到相关的华方工作站上,维保技术人员可以通过网络查询设备状态。用这种方法,任何可能存在的维修变得快速而成本低。(选用)

● 生产信息管理可自动统计每班日产量、月产量、工作效率等多种信息,并可联机打印输出,此功能在办公室直接操作,方便车间科学管理,且可以在公司内部联网。(选用)

主要技术参数:
1 整经幅宽 2300-4600(mm)(用户自定)

2 适用盘片直径 800、1000(mm)(选配)

3 整经速度 10-1000(m/min)

4 倒轴速度 0-160m/min

5 制动距离 ≤2m(500m/min)

6 大滚筒柱体直径 1000(mm)

7 大滚筒锥体锥度 1:8 1:6 (用户自定)

8 整经电脑工作站 10.4英寸真彩触摸屏

9 导条走丝速度 0.001-9.999(mm/r无级)、滚筒1周

10 条定位精度 ≤0.01(mm)

11 导条随动精度 ≤0.01%

12 条宽范围 30-330(mm)(用户自定)

13 整经张力调节范围 0-600(N)

14 卷绕密度检测进给精度 0.001(mm)



高精度、高精密整经台装置            高精度滚珠螺杆传动装置


PLC电器控制系统                整经触摸电脑工作站


●可视化方案输入和输出以及工艺信息简便,通过红外线轻触式屏幕操作

●真彩色显示设备部件

●显示工序实际值和生产资料

●菜单化数据输入,防止错误输入的可信度检查

●自动计算过程参数,并显示当前工艺参数信息

●显示故障并解释原因,提示排除故障的方法

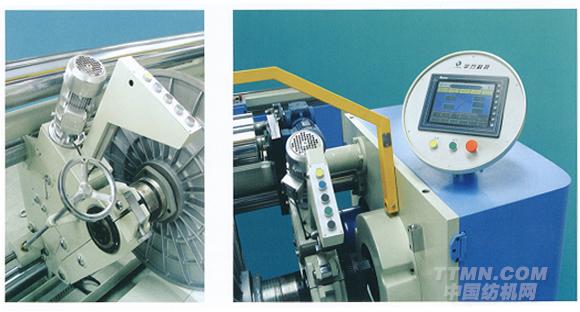

电器控制系统及高精度伺服控制系统

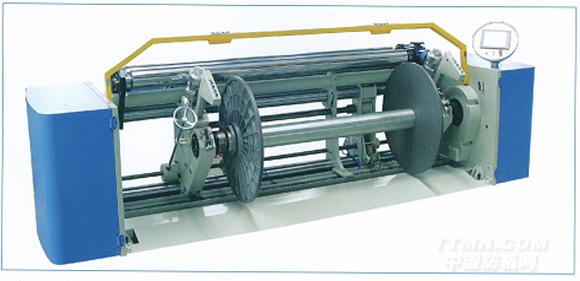

可实现倒轴张力的自动控制(选配)

●模块化设计的倒轴机构,多种装置灵活选配

●坚实坚固的上下轴机构最大承重力可高达3吨  ●适合人机工程学的多点操作站设置,美观、大方操作方便
