技术特点

1. 节能：采用超级马达直接驱动织机，根据实际负载输出力矩，节能20%；并可实现变速织造；

2. 低故障率：采用超级马达直接驱动，取消了传统剑杆织机的寻纬离合器、慢速离合器、主离合器、慢速电机、飞轮、皮带、同步带的传动，从而减少了故障源，降低故障率40%以上；

3．伺服电子送经、伺服电子卷取，实现恒张力织造，并可实现变纬密织造;

4．电控系统：利用32位CPU微处理器和嵌入式软件实现了快速采集、监测。数字化全闭环控制织机的五大运动。实现定位停车、定位开车和自动寻纬、自动慢车功能，并进行动作仿真和故障跟踪报警。同时实现数字化控制自动补偿功能。工艺参数可通过USB口、参数卡输入。通过现场总线、工业以太网实现织机联网监控和管理，通过因特网实现远程访问和诊断功能。实现了控制系统的智能化、信息化、网络化。

5．优良的冷却系统，采用铝合金油箱、循环喷淋式润滑，增加油温传感器、强制水冷达到冷却油温的目的。

6．织机所具有的专利：

①剑杆织机的传动装置 ZL200720050385.8

②一种应用于剑杆织机的开口传动装置 ZL200920061518.0

③剑杆织机（超越型）外观 201030020637.X

④织机传动机构 201010254891.5 （发明专利）

⑤织机传动机构 201020293769.4 （实用新型）

织物适应性

棉：3Ne~60Ne；长丝：10D~3300D；人造纤维：5Tex~1000Tex

 详细参数：

   幅宽（cm）  190、210、220、230、250、280、300、320、340、360

   速度                 设计速度700转/分 （190cm机）

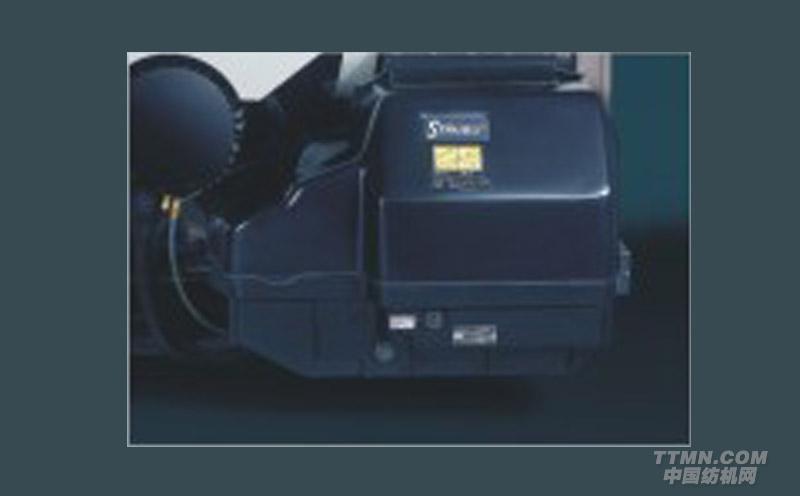

   开口方式           电子多臂开口（最多配20片综框）

   主传动方式       采用大功率超级马达直接驱动。根据实际负荷输出力矩大小

   寻纬方式          三种方式任选：①正慢反寻纬；②液压寻纬；③电动寻纬

   送经方式           伺服电子送经，经轴直径Ф800mm、Ф1000mm

   卷取方式            伺服电子选取，可变纬密织造

   纬密范围            40-2000根/10cm，机内最大卷布直径Ф600mm

   选色                    步进马达高速旋转电子选纬器（4色、6色、8色），可选配16色；

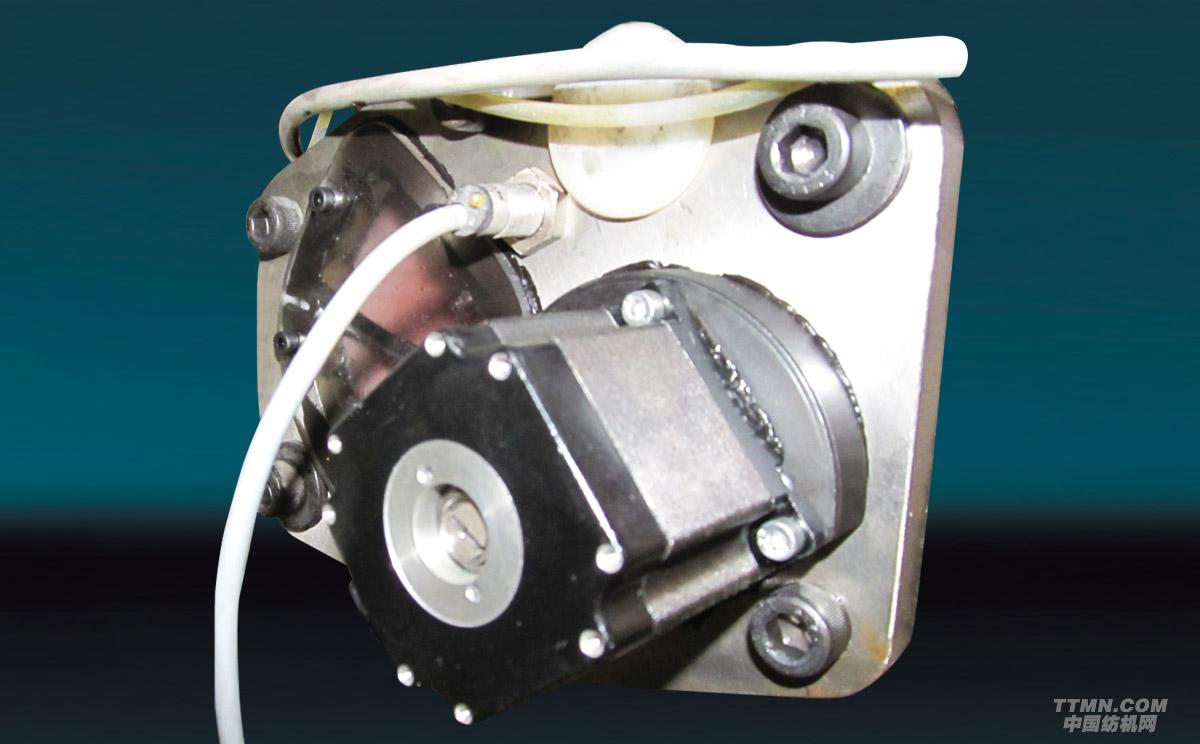

   绞边方式              双侧步进马达控制独立式电子绞边机构

   电控系统  32位CPU中央处理器、数字化全闭环控制织机的五大运动
