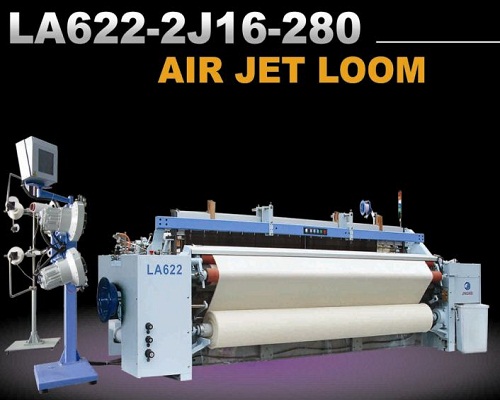

LA622系列喷气织机
发布时间:2011-03-10
沈阳宏大纺织机械有限责任公司是专业制造LA系列喷气织机的企业。公司全面引进日产全套技术,在生产LA51VS系列喷气织机的基础上,开发设计了LA622系列喷气织机,是织造棉、毛、丝、麻、化纤等各种平纹、斜纹、缎纹和提花组织织物的新型高智能喷气织机。
LA600系列喷气织机配有单喷、双喷任意选纬、四喷任意选纬、特殊曲柄开口,凸轮开口,多臂开口。幅宽190、230两大系列。
型号 名称 幅宽(cm) 备注
LA622-2S16 双喷、上置多臂 190、230 DS电子多臂
LA622-2X16 双喷、下置多臂 190、230 DX电子多臂
LA622-2J8 双喷、积极凸轮 190、230 进口凸轮机
LA622-2X8 双喷、消极凸轮 190、230
LA622-4S16 四喷、上置多臂 190、230 DS电子多臂
LA622-4X16 四喷、下置多臂 190、230 DS电子多臂
LA622-4J8 四喷、积极凸轮 190、230 进口凸轮机
LA622-4X8 四喷、消极凸轮 190、230
织造范围
适宜纱的粗细 短纤维:6S/1-100S/1 长纤维:30D-600D
适用纱的种类 棉、毛、丝、麻、混纺、化纤、人丝、各种长短纤维
织物密度 20-220根/英寸
织物重量 30-500克/平方米
测长装置
LA600型喷气织机的测长装置,采用退绕阻力均匀的IRO导纱测长方式,测长速度对应于纬纱的消耗量,用变换器控制,从低速到高速都能进行稳定的测长。投纬稳定。测长装置由导纱测长储纬装置与选色装置(控制机)组成。采用PCC(工业可编程计算机)控制,花样任意选择。LA600型所配储纬器以意大利IRO储纬器为主,也可选用日本春日品牌的钢丝式和罗拉式储纬。
(PAW)任意选纬测长装置
由导纱测长储纬装置IRO测长(意大利无锡公司产品)与选色装置(控制箱)组成。采用PCC(工业可编程计算机)控制,可以随意选择任意花样。
可进行多纬循环和花色任意选择。
引纬装置(MO方式)
使用异形筘的引纬方式(主喷嘴+异型筘+辅助喷嘴_尾喷嘴)。适合大批生产和高速运转
主喷嘴用长型喷嘴。即使在低压条件下,减少纬纱断头并获得大的牵引力。
尽量缩短辅助喷嘴与储气罐之间的距离,使空气压力的损耗降低到最小。
标准型装配有平行型牵伸喷嘴。对于弹性织物可以选用直角型牵伸喷嘴。
引纬系统电磁阀采用反应性电磁阀,由PCC控制,即使在高速运转时也会喷射很均匀。阀动作延迟时间会自动补偿,在转数变更时不必调整喷射时位。
主阀系废除了造成不均匀原因的止回阀,使配管长度尽可能缩短,以减少无效空气,达到稳定投纬。
副喷阀直接安装在气包兼用的前上撑挡上,缩短了阀后面的配管长度,减少了空气阻力,减低了气流损失。
投纬调整直接在人机界面上确定,要以根据纬纱的种类进行最佳调整。
装备有投纬自动控制系统(FICS机构),适应纬纱的变化,自动控制到最佳状态,投纬稳定。
探纬装置
在追求探测系统基本性能的基础上,还讲究使用简便性。标准型配置采用双探头反射式任意设定型吹断检测方式。为适应色织纱织造,另设有穿透式固定型探纬装置。该种探纬系统除了自动增益控制功能,到达时判断功能之外,更简化了调整作业。一般织物用反射式(平行牵伸用)。色织用穿透式(直角牵伸用)。
送经装置
采用由PCC控制交流伺服电机驱动的电子控制送经装置(ELO),能够始终均匀的经纱张力,经久耐用。调整极为方便,只需预调密度和张力就可投入使用。防停车档功能优异,具有停车时张力可以按停车原因调整织口和启动时增加张力等功能。
半积极(积极、消极并用)平衡装置可以缩小经纱张力波动范围,减少经纱的操作,调整方便,无论是定量调整还是定时调整只需在织机左侧一处进行。经停采用六排杆式停经系统,通过显示灯,很方便地寻找断经位置。
绞边装置
绞边装置采用欧州比加诺公司的同步带轮传动绳状绞边,把同步带轮的间隙控制到最小,以提高高速运转时的功能和耐久性。驱动齿轮采用金属和塑料的组合,可以把加油量抑制到最小限度,防止因飞花附着而造成故障。通过逆转驱动左右行星同步带轮,即使边纱使用短纤维加捻纱线,也可以防止因解捻而引起的边纱断头的情况。
开口装置
特殊曲柄开口
配置于织机右侧,由主皮带驱动,开口量、时位的调整也在右侧一处进行。
可以分别调整底纱和面纱的张力及其开口量,实现织物良好的质地和手感。
开口装置
凸轮开口
配有积极凸轮开口和消极凸轮开口,积极凸轮开口适用于重磅宽幅织物,消极凸轮开口适用于一般织物。凸轮开口可以说是氨纶弹性织物织造的最重要装置。
多臂开口(多臂开口有上置式和下置式)多臂开口装置主要适用于组织比较复杂的面料等织物,配有16片综框。对于织造重磅宽幅面料,织机配置下置法国史陶比尔电子多臂,可保证机械开车速度运转平稳。
打纬装置
在异形筘结构中,钢筘导引都会长时间停留在经纱内,所以采用六连杆双内曲轴打纬,延长引纬时间。增加打纬力度,使织物品种适应更广范。
设有四连杆或六连杆打纬机构通过PCC有效控制,织机具有自动对梭口功能,能够有效消除稀密路,提高布面质量。
卷取装置
采用能用变换齿轮调整纬密的机械式连续卷取方式,密度范围在20-220根/英寸间设定。
特点:为使织物幅宽均匀,机构采用能保持一定张力的扭矩自动补偿装置,使卷取张力保持一定,最大卷布直径600毫米。
采用鼓式制动器,卷取张力的设定操作简便。
采取变换齿轮的方式,进行纬向密度的变更。
传动装置
采用组装式主齿轮箱结构实现了高精度、高刚性、高可靠性传动系统,使驱动轴的数量减到最少,把轴尺寸增大1-2级,并采用大容量轴承,提高了强度,延长了寿命。
特点:
采用大型传动轴和轴承确保高速运转重负载织造所需的强度和寿命。
采用组装式齿轮箱,缩短了打纬特性的变更成万一需要维修时的维修时间。
减少驱动轴,采用电磁紧急制动式主皮带,准确地固定停机位置,提高了动力传动效率。
主电机采用外侧驱动配置,通过更换电机皮带轮来改变织机的转速。
选用了多槽传动效率优良的多楔带
罩壳
织机主体采用蓝色和银灰色双色调,为了提高防止飞花效果和织机外观质量,织机采用整体罩壳方式,可装卸的各罩壳采用高刚性设计。前盖板实现轻量化,并充分考虑作业性和维修性。
电气控制系统
采用奥地利贝加莱公司PCC(工业可编程计算机)控制系统作为标准配置,另可选用日产公司的控制系统。
奥地利贝加莱公司控制系统采用新型智能控制器---B&R可编程计算机控制器(PCC)为主控系统,实现完美的织造控制方案。系统采用模块化结构,可以根据技术的发展不断升级。故障率低,PCC平均50万小时无故障维修方便,布线整齐,所有停机原因和控制信号以及运行状态都 有明确指示和详细记录。织机的所有参数设置及送经操作通过人机界面即可简单进行。参数的保存及调用,不同织物的设定条件可以通过记忆卡方便地传送给各织机,记忆卡内可以保存30种织物的设定条件。
系统装有完善的电子送经装置和防止停车档装置。系统采用交流伺服电机控制送经装置具有高精度、准确、迅速的反应能力。由B&R专用模块对张力传感信号进行采集,信号检测精度可达0.03克,通过伺服电机进行调整送经量,可以随时保持均匀经纱张力。送经张力及经纱总张力的设定、变更均在人机界面上进行,卷取功能使操作更方便。织机启动时,控制系统可根据设定的经纱总张力自动调整送经量的大小,有效防止高速运转情况下停车档的发生。通过选择主电机启动方式、机械停止角度、机械启动角度和本系统所具有的织口紧随功能有效防止稀密路织疵。达到完美的防止停车档功能可进行集中管理,并可以方便的进行系统升级,使织机始终保持具有先进的性能。日产公司控制系统采用微型计算机控制,配有9英寸CRT预调器,画面构成以作业为主,信息量大。
运行实绩显示:显示6班或3天次的不同原因的停车次数及上机长度、入纬次数。
停车原因显示:可以显示经纱、纬纱、绞边、手动、电动故障等。
在CRT里,存储卡技能为可变式,可以随机械条件输入输出,还可以把参数传送给其它织机。采用微型电子计算机控制系统,实现主要装置的自动化。TCUII(定时控制器)是将测场爪、主气阀、副气阀、限位阀等与入纬有关的定时,全部包括在内的控制装置。小型预置器为标准控制,另外备有高性能的CRT(工业电视)为选用件。CRT为9英寸大画面,要以表示440个文字。调整作业,运行管理简便易行。既可以显示机械停车的原因,又可以显示故障部位、另部件更换部件。
加油装置
标准配置为手动加油,可以选配集中加油。
能源消耗
允许电压波动范围:额定电压±10%,频率±5%
漏电保护装置:为防止漏电引起火灾,请在电路中装漏电保护装置,三相三线式配电方式中,S相为接地连接线,请将该线与控制箱内的接地端子(标号E)连接。配电盘连接各织机的支线220V用5.5平方毫米以上的电线,380V用3.5平方毫米以上的电线。各织机均需配置过载保护及适中保护装置,织机启动时,会产生电机额定电流约20倍的瞬时启动电流,如果不配置电机额定电流4倍以上的保护装置会发生跳闸。
如果配置功率电容器,可以节省用电。
1、电:主电机,平织机1.8KW 多臂凸轮机2.6KW
储纬器 0.2KW 线路自停 0.2KW
2、气:190CM 600RPM 40S纯棉或45S涤棉纺30立方米/小时
LA622系列喷气织机的主要技术参数
公称筘幅:1900mm、2300mm、2800mm
纬纱:反射式双探纬头
