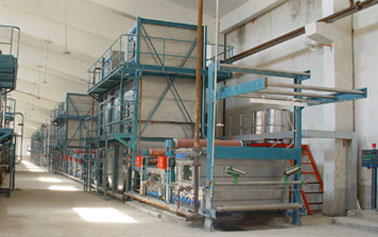

LMA043高速平幅退煮漂联合机

>>用途：
　　本联合机适用于纯棉与化纤维混纺织物，经烧毛后退浆煮练漂白一条龙工艺。
　　本机整个工艺过程中的作用原理是，平幅织物经喷洗膨化再浸介质后松式堆置于圆式蒸煮反应箱内，经过一定的时间汽蒸与煮练使织物上的浆料、棉籽壳、果胶色素等杂质脱离织物，再经水洗机洗干净，从而使织物达到一定的白度和含浆率以及毛效以满足下道工序之需要。

>>工艺流程为 ：
　　平幅进布—水洗—轧液—浸渍介质—轧液—蒸煮—水洗—轧水—水洗—轧水—水洗—轧水—水洗—轧水—浸渍介质—轧液—蒸煮—水洗—轧水—水洗—轧水—水洗—轧水—水洗—轧水—水洗—轧水—落布或进布—水洗—轧水—浸渍介质—轧液—蒸煮—水洗—轧水—水洗—轧水—烘燥—落布

该机全机三十单元采用直流电机同步传动，高效平洗采用力矩电机辅助拖动，装机功率121.3Kw。最高工艺车速可达 100m/min，使用蒸汽压力1.96-3.92×105Pa。


各组成基本结构如下：
　　进布架
　　机架用4毫米钢板折边而成，上装进布管、导布辊及紧布架，通过气动吸边器后进入低液位平洗机。
　　

落、进布架
　　机架用4毫米钢板折边而成，上装落布辊、导布辊、松紧架、进布管及气动吸边器等。落布辊采用20无缝钢管外包糙面橡胶，落布辊上用气动压辊以利牵引，落布辊为主动辊。
　　

整纬机架
　　机架用4毫米钢板折边而成，上装电动整纬器，气缸松紧架等。
　　

移动落布架
　　机架由4毫米钢板折边而成，上装落布辊，摆布斗，移动推力气缸、气动加压辊等。落布辊用20无缝钢管外包糙面橡胶制造而成，推力气缸用20无缝钢管制造而成，移动矩离为1500mm，气缸内直径为Ф120mm，上导辊为主动辊，以三角胶带传动。


圆式蒸煮反应箱
　　蒸煮反应箱为联合机中关键设备之一，其特点如下：
　　箱体：箱体采用OCr19Ni9钢板焊接而成，整个箱体分上中下三层，箱层保持一定液位（液面高度由用户根据工艺需要决定），由两根直接加热管进行加热来保证所需温度。
　　进出布封口：本机进布用汽封口，织物从狭缝式封咀进入箱内，封口两旁有自然拔风管道，使部分余热从风管内拔出。出布用水封口，织物经过堆置汽蒸后由一对Ф150毫米轧辊从箱内经水封槽拖出。
　　预热区：织物由六根Ф150导辊和多棱棍从气封进布口拉进汽蒸预热区，该区由多孔管喷射和饱和蒸汽加热，然后由落布装置将织物送蒸煮区，Ф150、Ф100导布和多棱辊由　3Kw电动机通过摆钱针轮行星减速器，平皮带驱动。
　　落布装置：织物经饱和蒸汽加热后，由折布机构折叠推置在R型履带和大锡林之间进入蒸煮区。
　　蒸煮区：由落布装置折叠推置在R型履带与大锡林之间的织物在未浸溶液前继续被汽蒸加热，该区热源为箱低底面Ф48加热管，然后由履带和大锡林送入溶液中加以煮沸，最后离开溶液再被汽蒸直至由Ф195轧辊经水封槽被拖出。织物在该区作用时间由容布量决定，其中蒸与煮的时间分配由箱底溶液位高低来决定。
　　轧车：轧辊共两支，主动辊采用三层2毫米钢板折制而成，被动辊为橡胶轧辊，采用无缝钢管作辊体，外包乳白色橡胶而成，橡胶硬度为邵氏85度，外径均为Ф195毫米，轴承采用带座外球面向心球轴承，JBK90508两只，KJBZA90508两只，气缸为薄膜式，缸体及缸盖用Q235A钢板整体冲压成形。

>>该机组成结构有如下优点
　　1、各类轧辊与导布辊均采用滚动轴承，转动灵活噪音小，能耗低。
　　2、全机采用多单元直流电动机传动，调速方便，运转平稳。
　　3、轧车采用气动加压，操作方便。
　　4、张力采用小气缸松紧架调节，调节平稳方便。
　　5、全机在机械组成上分为两大段，因此既可作一台机使用可作两台机分别全用。
　　6、水洗采用逐槽逐格液位差逆流，既节约用水又提高洗涤效率。
　　7、蒸煮反应箱是将织物汽蒸煮炼一次完成。因此提高织物的去杂去浆率。
　　8、气动移动落布，便利操作。

>>主要技术规格：
　　1、车 别：左手或右手；
　　2、公称宽度：1400、160、1800(mm)；
　　3、公称速度：12.5-100m/min；
　　4、进出布方式：平幅进布，平幅落布；
　　5、使用蒸汽压力：0.196-0.392MPa；
　　6、停放时间：1#3#汽蒸箱30-60min；
　　　　　　　　 　2#汽蒸箱60-80min；
　　7、传动方式：分电源，多单元直流电机同步传动；
　　8、全机总功率：112KW；
　　9、外形尺寸（长×宽×高）mm；
　　　73750×4030×6200（1400型）
　　　73750×4230×6200（1600型）
　　　73750×4430×6200（1800型）
　　10、重 量：110T；

>>主要技术特征：
　　1、由于采用了进落布组合机架，本联合机既可三组作一台设备使用，也可作用两台设备使用，工艺适应性灵活。
　　2、反应箱为R形蒸煮式R.BOX，与同等容布量的汽蒸箱L.BOX相比占地面积减少1/2，同样地化学药品溶液也可减少近1/2由于采用以煮为兼汔蒸，所以对除杂及棉籽壳更为有效。
　　3、水洗采用分格蛇形液位差逆流和热水喷淋，提高了洗涤效率且节约用水。
　　4、同步张力调节为气泵式，方便灵活可靠。
