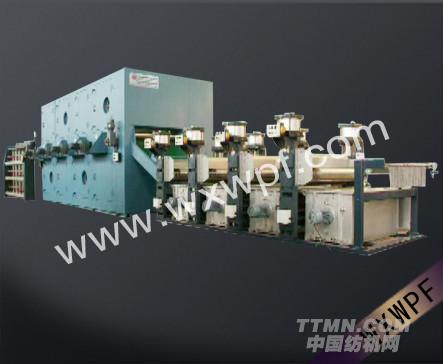

WPF—4/4/36型毛条复洗联合机主要由喂入架（选购件）、轧机、水槽、烘房、成球架五大部件组成。
1、喂入架（选购件）
1．1 组成部分：机架、退卷滚筒、导条辊、瓷导条器、出口压辊、齿轮减速电机等。
2、轧机
2、1组成部分：机架、轧辊（一对）、污水斗、导条辊（入口）、绕毛导条辊（出口）、喷淋管、加压气缸、齿轮减速电机等。
3、水槽
3、1组成部分：槽体、滤毛板、齿轮减速电机、水泵、多孔辊筒、可调式液体溢出器、导条辊、加热器等。
3、2工作原理：轧机绕毛导条辊输出的毛条经水槽导条辊进入水槽内（槽内注入水和药剂），浸入液体中的毛条在齿轮减速电机和水泵的作用下，多孔辊筒带动毛 条通过自身辊面周长80%的有效区，经导条辊输出毛条至下一台轧机。水泵的作用使液体均匀迅速渗透毛条，穿过多孔辊，由叶轮送到槽体二侧，经滤毛板流回槽 内，起到一种强烈的循环作用。
4、烘房
4、1组成部分：入口输送导带装置、园网滚筒、烘干室、风机、热交换器、出口轧送辊装置、齿轮减速电机、温控执行装置等。
4、2工作原理：经最后一台轧机压辊输出的毛条通过一台带驱动的输送导带装置喂入至烘干室，烘干室内分二个温控区，每二个园网滚筒为一区。每个温控区域都 装有独自的排湿系统、和独立的温控系统。风机、热交换器组成一套热风循环系统。毛条在齿轮减速电机的带动和风机的强吹吸作用下，均匀的热空气迅速穿过毛条 带走毛条中的水分，从而使潮湿的毛条变干。烘干后的毛条最后通过一对不锈钢轧送棍输出至出条架成球。
5、出条架（成球架）
5、1组成部分：、机架、卷绕滚筒、导条架（游动车）、隔条棒、瓷导条器、齿轮减速电机和液压控制系统。 二、性能
适用范围
该联合机适用于条状羊毛和化纤染色后的洗涤（清除毛条中的油污、杂质和浮色）、烘干、和成球。
技术参数

生产线参数： 喂入架参数（选购件）
喂入形式 毛球数 导条形式 导条辊传动功率 松球辊电机功率 驱动方式 机架外形尺寸
毛球 36只 独立传动（变频调速） 0.55kw（1只） 1.5kw
齿轮减速电机（变频调速）单动或联动
5840×2680×2440毫米（长×宽×高）
轧机、水槽多孔滚筒、水槽参数
轧机参数：
轧机数量 中型轧机4台
压辊加压方式 压缩空气加压
加压后辊面重量 中型轧机4.5吨
中型轧机上压辊直径 200毫米（滚面丁睛橡胶），数量4只
中型轧机下辊直径 200毫米（辊面包不锈钢），数量4只
中型轧机功率 1.5kw（单台）
压缩空气管入口通经 DN15（毫米）
轧机外形尺寸 2130×270×1546毫米（长×宽×高）
水槽多孔滚筒参数：
滚筒数量 滚筒材料 滚筒直径 滚面有效冲孔区长度 滚筒驱动 驱动方式
4只 不锈钢（304） 350毫米 962毫米 链条传动 齿轮减速电机（变频调速）单动或联
水槽参数：
水槽数量 4只
槽体材料 不锈钢（304）
液体加热方式 蒸汽间接加热
温度控制方式 温控表自动控制
液体流向 过滤循环（泵抽吸）
循环泵数量 4只
循环泵功率 1.5kw（单台）
水管入口通经 DN20（毫米）
蒸汽管入口通经 DN20（毫米）
槽体内净尺寸 1220×700×487毫米（长×宽×高）
烘房参数：
烘房数量 4节
园网滚筒数量 4只
园网滚筒直径 1400毫米
园网滚筒孔眼有效区长度 1000毫米
园网棍辊面材料 不锈钢（304）
园网棍传递功率 0.75kw（单台）
循环风机 4只
风机功率 7.5kw（单台）
风叶直径 1140毫米
入口传动功率 0.75kw
入口输送带尺寸 3500×1300毫米(内周长×宽)
出口轧辊传动功率 0.75kw
加热方式 饱和蒸汽间接加热
加热单元结构 钢铝绕片式热交换器
加热器数量 8只
温度控制范围 30~120度
温控区域 二个控制区(独立)
温控方式 自动比例阀控制
烘干后回潮率 8~10%
蒸汽管(入口)通经 DN40 (毫米)
排汽管(出口)通经 DN25 (毫米)
烘房外形尺寸 7950×4106×3850毫米（长×宽×高）
成球架参数：
出条形式 毛球
毛球数量 36只
最大球经 475毫米
最大球宽 450毫米
游动架行程调节范围 400~580毫米
游动架工作形式 链传动往复控制
成球卷绕辊驱动功率 1.1kw
入口压辊驱动功率 0.55kw
机架外形尺寸 3932×2480×2370毫米（长×宽×高）
