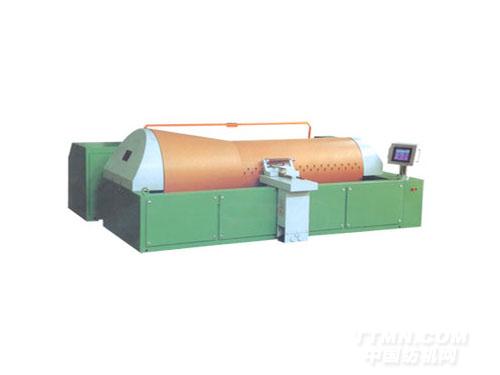

GA163C型分条整经机
发布时间:2012-09-08
适用范围
适用于精毛纺织物、化纤长丝织物、色织物、真丝织物及特种产业用纺织品等品种的分条整经。可作为剑杆、片梭、喷水、喷气等无梭织机的织前准备设备,是织造厂开发各种高档织物、特种织物的优选设备。
主要技术特征
1、 整经和倒轴传动由交流变频控制,恒线速、恒张力、高速度运行。
2、 专用机、电、液、气一体化的油压装置产生油压,推动钳式制动器,完成整经刹车控制;比例阀控制外钢带阻尼方式,实现倒轴张力的自动控制。
3、 整经伺服传动采用双伺服电机滚珠丝杆结构,响应快,精度高,条定位和起点定位均一次按键自动完成。
4、 交流数字伺服和滚珠丝杆传动的整经台前后移控制,并设有压纱辊,多种传感器。
5、 整经过程中,整经台等距离后退。
6、 伺服电机通过滚珠丝杆的传动多次测量整经纱层厚度,实现整经位移参数的自动测量(专利技术),压纱辊保证纱层面平整。
7、 钢质大滚筒,并经高精度动平衡校验。
8、 采用通讯技术,机、电、气、液、一体化设计。配置多套PLC、多套交流数字伺服变频、两套触摸屏、系统先进、可靠、自动化程度高。
9、 整经主机在地轨上移动,分绞架和筒子架相固定,使得条带相对于分绞架和筒子架中心不变,边纱张力均匀。
10、 移动式倒轴机可与对台整经机主机配套,电、气通过插件连接,简便而可靠。
11、 配有多种型式的筒子架,锭距、钉数可根据用户要求选定。
12、 备有多种型式张力器、断经自停装置供用户配选。
13、 整经台上配有静电消除装置,倒轴机配有上油装置。
主要技术参数.
1、 有效幅宽 2200-3600mm
2、 织轴盘片直径 800mm
3、 整经速度 0-800 m/min
4、 倒轴速度 0-100m/min
5、 倒轴实现张力精度 ≤ ± 2%
6、 制动距离 ≤3(m)(500m/min)
7、 倒轴最大张力 ≤8000N
8、 大滚筒柱体直径 1026mm
9、 锥体长度1010mm
10、 锥体锥度 9°
11、 导条走丝速度 0.001-9.999 mm/r (无级)
12、 条定位精度 ≤ 0.1mm
13、 导条随动精度 0.02%
14、 条宽范围 0.1-400.0mm
15、 整经电脑操作站 10.4寸彩色触摸屏
16、 倒轴电脑操作站10.4寸黑白触摸屏
17、 筒子架锭距 250*250mm (毛、棉纱、混纺纱)
18、 筒子架锭数 250*250 290*290 (化纤长丝)420(毛、棉纱、混纺纱)480(化纤长丝)
19、 输入电压 3*380V (±10%)
20、 装机容量 40KVA 50KVA
21、 整经电机功率 11KW
22、 倒轴电机功率 15KW 22KW
23、 主机重量 5500kg
24、 筒子架重量 2500kg
