直流无刷电机系列57BID24V
发布时间：2012-04-11
产品名称：直流无刷电机
产品型号：57BID24V内置驱动
使用材料：-
产品规格：-
所属分类：直流无刷电机系列
文档下载：点击下载PDF文件57BID
产品简介：
HIGHPERFORMANCEBRUSHLESSDCMOTOR(直流无刷电机)
GeneralSpecifications(详细说明)：
WindingType…………………………………………………Star
InsulationClass…………………………………………B
AmbientTemperatureRange…………………………-20℃~+50℃
InsulationResistance………………………100MΩMin.500VCDC
DielectricStrength………………………………500VAC1minute
ElectricalSpecifications(技术数据):
| 型号 Model | 57BID01-24 | 57BID02-24 | 57BID03-24 | 57BID04-24 | 57BID05-24 | 57BID06-24 |
| 磁极数 Poles | 4 | |||||
| 相数 Phase | 3 | |||||
| 额定电压 Rated Voltage(VOC) | 24VDC±10% | |||||
| 额定转速 Rated speed(RPM) | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 |
| 额定力距 Rated Torque(N-m) | 0.057 | 0.11 | 0.165 | 0.22 | 0.33 | 0.44 |
| 额定电流 Rated Current(Arrps) | 1.2 | 2.3 | 3 | 4.4 | 6.1 | 8.5 |
| 输出功率 Output power(Watts) | 15 | 34 | 52 | 69 | 103 | 138 |
| 峰值转矩 Peak Torque1(N-m) | 0.18 | 0.38 | 0.58 | 0.8 | 1.2 | 1.6 |
| 峰值电流 Peak Current(Amps) | 3.6 | 6.9 | 9 | 13 | 19.8 | 25.8 |
| 转矩常数 Torque constant(N-m/Amps) | 0.062 | 0.06 | 0.06 | 0.062 | 0.06 | 0.062 |
| 反电势 Back EMF(V/kRPM) | 6.3 | 6.3 | 6.3 | 6.3 | 6.3 | 6.3 |
| 转动惯量 Rotor inertia(g·cm²) | 32 | 42 | 58 | 72 | 106 | 140 |
| 机身长度 Body Length(L) (mm) | 71 | 76 | 86 | 96 | 116 | 136 |
| 重量 Mass (kg) | 0.6 | 0.7 | 0.85 | 0.95 | 1.25 | 1.6 |
*以上仅为代表产品，派生产品可根据客户要求制作

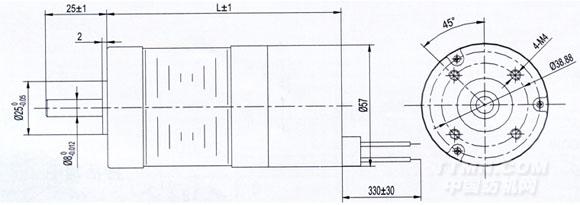

Mechanical Dimensions(外型图)
.jpg)

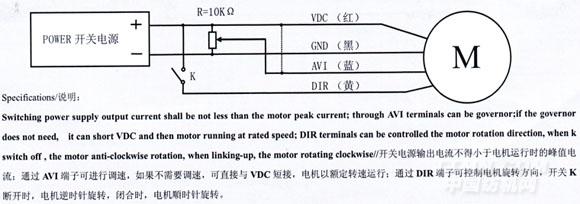

Wiring diagram(接线图):
.jpg)
