产 品 说 明

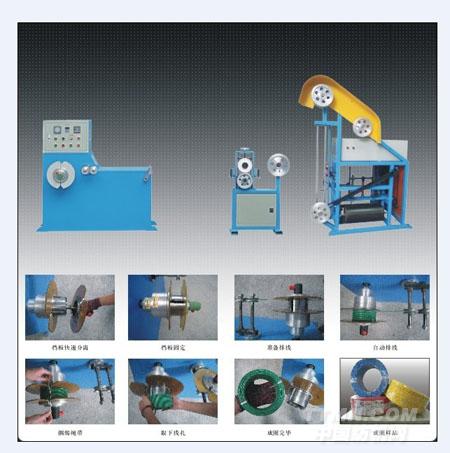

扁圆线成圈机组KG630/800/1250型

一、扁圆线成圈机组 KG630/800/1250型用途：

扁圆线成圈机组 KG630/800/1250型适用于圆线、扁护套线成圈及打扎。扁圆线成圈机组生产效率高、排线质量好，解决了业界护圆线、扁护套线成圈打扎与大线盘联动生产的难题。

二、扁圆线成圈机组 KG630/800/1250型其产品具有以下特点：

1、装、卸收线盘快速、方便。放线自动刹车不乱线。放线盘采用升降机构，减轻人工劳动。

2、自动排线采用特殊装置、成盘打扎速度快。

3、电线成圈后，排线整齐、美观，可迅速捆扎与轻松取下，效率高，用时短。

三、扁圆线成圈机组KG630/800/1250型技术参数

1、线盘外径：Φ400mm

2、线盘内芯：圆线Φ130mm、扁线Φ160mm（选装120、150、160mm）

3、线盘宽度：50～80mm（可调，根据用户选装）

4、扁护套电线成卷最大线径：Φ6.8×12mm（或16平方以下圆电线）

5、圆线线径范围（或平方）：3～8mm（1.5～10平方）

6、成卷打扎时间：1分钟

7、成圈机电机功率：3kw（3.7kw变频电机）

8、放线盘规格：PN630、800、1000、1250（根据用户线盘内孔制作）

9、护套电线平方：1.5、2.5、4、6（102铝塑、铜塑电线单芯线径）

10、放线盘升降形式：丝杠式（升降电机1.5kw-4级）

11、成圈机放线盘安装形式：有轴式
