主要结构及工作原理:

1、主要结构

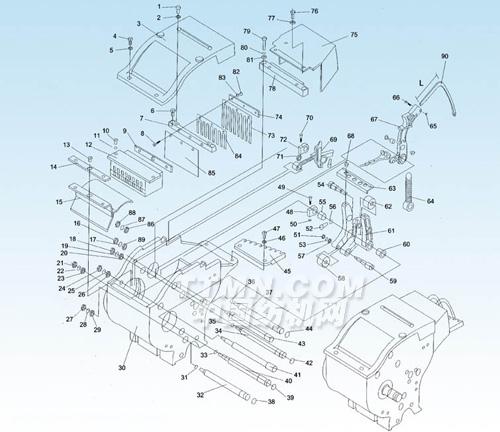

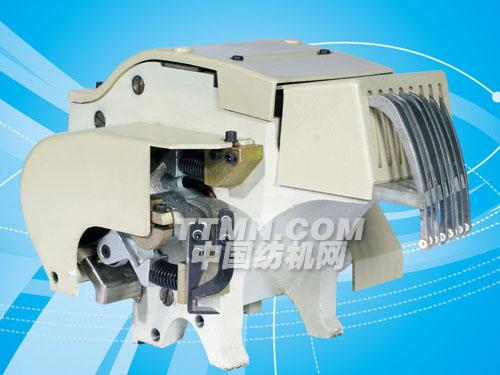

DX-l型电子选纬器采用全封闭式结构。即能满足高速运转时的润滑，又能使机械配件磨损率降为最小。其结构主要由电磁铁和机械转动及选纬指三部分组成。

2、工作原理

根据主控箱输出的脉冲信号，通过电磁铁与止退块的吸合和断开。由凸轮带动推杆，使刀和连接杆的移动带动选纬指工作。以达到操作控制准确的目的和有效增进编制品质的功效。

主要技术指标：

工作电压：DV24V

工作电流：150mA

选纬频率：350-650rpm

纬纱适用范围：麻、丝、毛、棉、高中低档纱

选色种数：8色

适用机型：新龙、Fast G6300等高档剑杆织机
