便携式综合校验仪 OMT-605

发布时间:2012-06-20

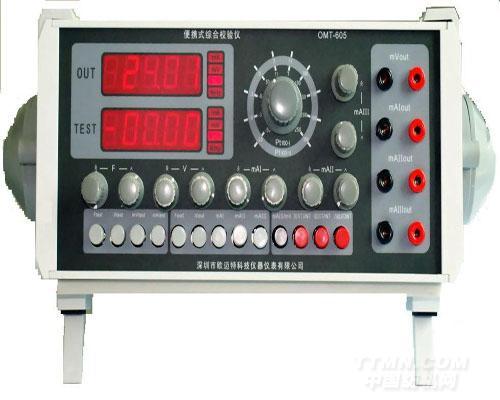

便携式综合校验仪 OMT-605

OMT-605型自动化仪表综合校验仪是一种集数显式电压、电流、频率标准信号源、Pt100铂电阻温度模拟标准信号源、数字式电压、电流、频率测量功能于一体的高精度、高分辨率、多用途的自动化仪表校准仪器。  它具有信号输出和测试功能,可校验以下各类仪表:以模拟量输入输出的传感器、变送器、调节器、记录仪、智能流量积算仪、电/气执行器等常规的工业自动化仪表。还可以用于校验和整定计算机一系列接口板卡,如电阻板、A/D板、D/A板等。可广泛应用于石油、化工、冶炼、造纸、发电、仪表行业及科研部门等领域。

产品介绍

  OMT-605型自动化仪表综合校验仪41/2LED双显,是一种集数显式电压、电流、频率标准信号源、Pt100铂电阻温度模拟标准信号源、数字式电压、电流、频率测量功能于一体的高精度、高分辨率、多用途的自动化仪表校准仪器。

  它具有信号输出和测试功能,可校验以下各类仪表:以模拟量输入输出的传感器、变送器、调节器、记录仪、智能流量积算仪、电/气执行器等常规的工业自动化仪表。还可以用于校验和整定计算机一系列接口板卡,如电阻板、A/D板、D/A板等。可广泛应用于石油、化工、冶炼、造纸、发电、仪表行业及科研部门等领域。

  其技术性能符合电 II 型、电 III 型自动化仪表校验标准, 工作环境符合GB6587.1-86《电子测量仪器环境试验总纲》中两组仪器的有关规定。

  它与国内外同类仪表相比具有以下五大特色:
·功能较全,它几乎包括了自动化仪表所有的电信号;精度高、体积小、重量轻,尤其可直接应用于现场,对各种工业过程控制的自动化仪表实施现场调校、检修。
·可同时输出三路有源毫安信号,极大地方便了需多路输入信号仪表(如智能流量积算仪、弯管流量计等)的校验和检修。
·有宽量程的交流工作电压范围(180~260V.AC),能适应工业现场恶劣的工作环境。
·仪表可同时工作在测量和输出状态,有两个四位半LED显示器,每个显示器有四只单位显示灯,分别显示mA、mV、V、KHz。通过选择可同时显示输出值及其单位和测量值及其单位。
·热电阻模拟功能:此功能相当于一个电阻箱,我们按照Pt100的分度阻值选用精度为万分之二的精密电阻,用户仅需要将前面板的旋钮选择到相应的温度档位,在后面板的接线端子就可输出相应的电阻值。

输出功能

精度:

0.05%

一路电流:

0~19.999mA(0~20.00 mA)

二路电流:

0~22.00mA

毫伏电压:

0~199.99mV

直流电压:

0~25.00V

频率输出:

1Hz~1.9999kHz

电阻输出:

具有二路Pt100模拟电阻输出

测量功能

直流电流:

0~19.999mA(0~20.00 mA)

精度:

0.05%

直流电压:

0~40.00V

精度:

0.1%

毫伏电压:

0~199.99mV

精度:

0.05%

频率:

1Hz~1.9999kHz

精度:

0.05%

注明:显示功能,仪表有四位半LED显示器,通过选择可直接读出输出值和测量值。有四只单位显示灯,分别显示mA、mV、V、KHz,输出与测量可同时进行,双重显示。

OMT-605包括:综合校验仪、手提硬壳密码箱、电源线、测试表笔、输出鳄鱼夹、使用手册等

仪表主要功能说明:

仪表的各种功能主要是针对工业自动化仪表而设计,它有区别于通用的万用表,可以说本仪表是工业自动化的万用表和信号源。

☆频率测量功能:根据目前自动化仪表(涡轮、涡街流量计等)频率信号的特点,设计了频率测量。

☆频率输出功能:仪表输出的频率为标准TTL电平方波信号。

☆电压测量功能:仪表的直流电压测量功能的设计为(0~40V.DC),可用它测量现场III型仪表的24V.DC电源电压、1~5V.DC、0~10V.DC电压信号。

☆直流电压输出功能:仪表直流电压源(0~25.0V.DC,40mA)。

☆毫伏输出功能:毫伏输出0~199.99mV,LED显示的是输出毫伏值。

☆毫安输出功能:仪表有三路独立的恒流电路。

☆热电阻模拟功能:此功能相当于一个电阻箱,我们按照Pt100的分度阻值选用精度为万分之二的精密电阻,用户仅需要将前面板的旋钮选择到相应的温度档位,在后面板的接线端子就可输出相应的电阻值。

1.温度变送器:

对III型两线制热电阻温度变送器校验;对II 型热电阻温度变送器校验;对III型热电偶温度变送器的校验。

2.涡街流量计的校验

由本仪表提供+24V 工作电压,对II、III 型涡街流量计的校验,涡街流量计有频率输出信号,校验这类信号时,可直接接到频率测量口。

工业过程自动化仪表的种类很多,输入、输出信号也各不相同。但是,它们检修、校验所需要的信号源、标准表,本仪表都能提供。用户可在实际使用过程中,根据各种仪表的输入信号和输出信号实际情况,选用本仪表相应的功能进行组合,来满足您的各种要求。
