扶梯驱动链及梯级断链安全开关(手动复位限位开关)

在扶梯上段装有驱动链安全开关，当驱动链断或过长时，安全开关动作，切断安全回路，扶梯停止运行，而在扶梯下段机房内两边则装有梯级链断链开关，当梯级链条由于磨损或其它原因过长时，安全开关动作，切断安全回路，扶梯停止运行。

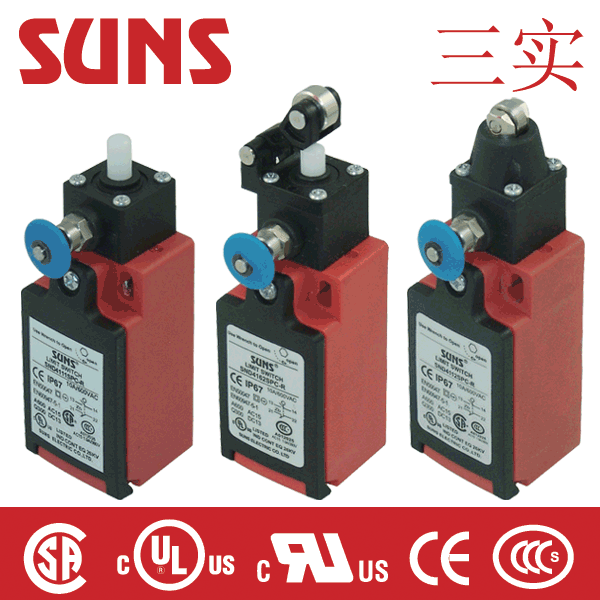

常用开关型号为：SND4111-SP-C-R SND4112-SP-C-R SND4162-SP-C-R

为电梯行业应用而设计，开关动作后，触点状态保持，需要手动复位。

SUNS美国三实SND4系列安全限位开关

三实通用型限位开关针对全世界范围的应用而设计

按最新IEC标准设计，符合EN50047标准，为世界各国广泛接受

三实不仅为您提供产品，更为您提供选型指导、技术支持和定制化服务

客户可以从三实多年来服务于工业的丰富经验中获益

产品认证：UL、CSA、CE、CCC

高强度玻璃纤维增强尼龙外壳，双层绝缘

常闭触点强制开离

机械动作与电气线路分开

壳体尺寸：31×62×30.5mm，安装孔距离：22mm

出线孔：建议出口欧洲时使用M20，出口至北美时使用1/2NPT

转换头部方向4×90°：卸下头部四个螺丝，可以将头部朝4个方向进行改变。

触点结构：Zb，接点形式有：快动1NO/1NC、快动2NO/2NC、慢动1NO/1NC BBM、慢动1NO/1NC MBB、慢动2NC、慢动2NO、慢动3NC、慢动3NO、慢动2NC/1NO BBM、慢动2NC/1NO MBB、慢动1NC/2NO BBM、慢动1NC/2NO MBB。

操作速度： 0.5mm-2m/sec

操作频率： 机械120ops/min  电气30ops/min

绝缘电阻： >100MΩ@500V DC

接点电阻： <25mΩ (initial value)

额定电流/电压：10A/600VAC (EN60947-5-1)

电气等级： UL/cUL Listed (E216958) AC15 A600 / DC13 Q300

耐压值：   同级端子间1000V AC 50/60Hz 1分钟

端子对地或对无载金属间2500V AC 50/60Hz 1分钟

寿命：     机械1.0×10^⁷  电气5×10^⁵

环境温度： -25～+80℃（-13～+176℉）

湿度：     <95％RH

防护等级： IP67

电梯载荷检测开关

载荷检测开关主要用于检测电梯超载和满载，当超载或满载时，开关动作给出信号或阻止电梯启动，超载和满载检测开关各一只。

常用开关型号为：SN7311 SN7144

产品认证：UL、CSA、CE、CCC

壳体尺寸：54.2×43.2×21.5 mm，安装孔距离：25.4 mm

技术指标：

操作速度：0.05mm-0.5m/sec(panel mount plunger)

操作频率：机械：120ops/min  电气：30ops/min

绝缘电阻：>100MΩ@500V DC

接点电阻：<15mΩ (initial value)

额定电流/电压：10A/250VAC　

耐压值： 同级端子间1000VAC 50/60Hz 1分钟；端子对地或无载金属间2500VAC 50/60Hz 1分钟

寿命：机械1.0×10^7  电气5×10^5

环境温度：-20℃～＋60℃（-4℉～＋140℉）　

环境湿度：<95％RH

保护等级：IP64 (IP67可选)
