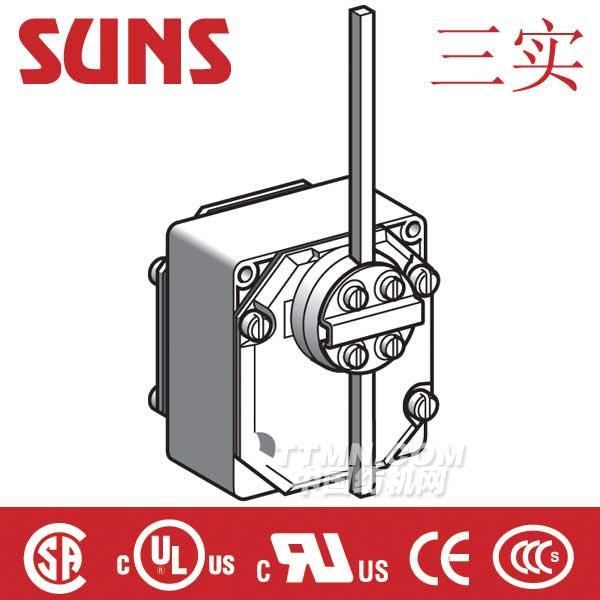

SUNS美国三实SNH-07系列用于提升和机械传送限位开关

技术指标

安全标准      产品 IEC947-5-1，EN 60947-5-1，VDE 0660-200, UL 508,  CSA C22-2

机器 IEC 204-1，EN 60 204-1，NF C 79-130

环境空气温度       工作：-25~70℃ 储存：-40~70℃

耐振动             9 gn (10-500Hz)

耐冲击性           68 gn

防触电保护         I类符合IEC 536和NF C 20-030

防护等级           IP54

螺纹孔             1/2NPT, M20*1.5, PG13.5

额定工作电压/电流  AC-15; A600 (Ue=240V, Ie=3A)

                   DC-13; Q300 (Ue=250V, Ie=0.27A)

                   符合IEC947-5-1附录A，EN 60947-5-1

额定绝缘电压/电流  Ui=600V 污染等级3 符合IEC947-1和VDE 0110，

                   Ui=600V 符合UL 508，CSA C22-2n° 14

额定冲击耐受电压   U imp=6 KV 符合 IEC 947-1， IEC 664

强制开离功能       常闭触点带强制开离功能符合IEC947-5-1Section 3, EN 60947-5-1

接触电阻值        ≤25mΩ

短路保护          10A保险丝，类型gG（gl）

接线方式        螺丝夹紧接线端子 电线规格 最小：1*0.5mm2, 最大：2*2.5mm2

最慢触发速度      0.001米/分钟

电气耐久性         符合IEC947-5-1附录C

                   使用类别 AC-15和DC-13

                   最大工作频率：3600次/h

                   负载因素：0.5

最大触发速度      1.5m/s

机械寿命           1000万次

最小动作力         开关触发0.45N.m

                   强制开离工作0.75N.m

SUNS美国三实SNH-07系列用于提升和机械传送限位开关产品型号：

快动触点 两组触点模块总是一起触发：SNH-07-SP-T

快动触点 一侧触发一组触点另一侧触发另一组触点：SNH-07-SP-N

慢动触点 两组触点模块总是一起触发：SNH-07-SL-T

慢动触点 一侧触发一组触点另一侧触发另一组触点：SNH-07-SL-N

SUNS美国三实SNH-07系列用于提升和机械传送限位开关产品型号：

SNH-07-SP-T SNH-07-SP-N SNH-07-SL-T SNH-07-SL-N
