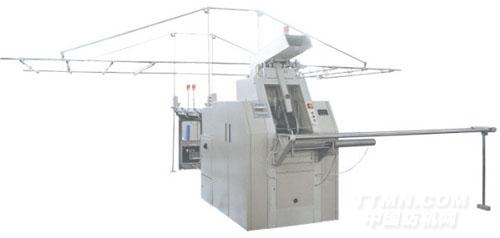

HXFA336型条卷机

发布时间:2012-02-22

详细介绍
产品用途
HXFA336型条卷机是一种新型的条卷机,是精梳棉机前的工艺准备设备。其用途是将梳棉机供给的棉条通过并合、牵伸,混成片状,再卷绕成具有一定质量、结构紧密的棉卷供下道工序并卷机使用。
结构特点
传动部分:主电机采用变频调速,实现低速启动、平稳升速、电磁刹车、准确可靠。成卷罗拉、紧压罗拉、牵伸机构采用皮带传动和齿轮传动相结合的形式,传动平稳、噪音小,传动比和牵伸比可通过变换齿轮和链轮来实现,方便易行。
牵伸形式:采用四上六下曲线牵伸形式,有主牵伸区和预牵伸区,牵伸比为1-2,牵伸采用气动加压,结构简单、加压稳定可靠。




轧光:采用两对紧压罗拉对棉层进行轧光,利用弹簧对紧压罗拉加压。
成卷加压:在成卷过程中,垂直气缸对棉层加压,水平气缸对棉层两侧加压,而使成卷既紧密又良好。
断卷装置:棉卷自动绕成后,由断卷气缸推动成卷罗拉转动,将棉网扯断,再由气缸推动空管仓摆动将棉卷推出。
导条喂入:采用高架导条喂入,棉条筒位于导棉平台两侧,牵伸机构走棉方向与导棉平台一致,面条进入牵伸机构前实现无旋扭转向。
电气系统:整机运转采用人机界面和PLC控制,主电机变频调速,实现慢速启动、平稳升速、高速工作、急停刹车,是机、电、气一体化水平较高的精梳准备工艺设备。
自停装置:具有导条架棉条断条自停,牵伸区皮辊罗拉绕花自停,防护门开启自停,观察窗门开启自停,棉卷过大自停,管筒不到位自停等。
