产品概述:

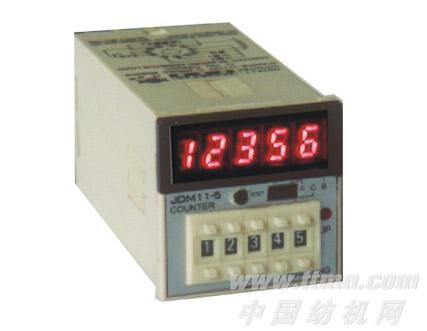

JDM11-5系列数字式予置数计数器可按予置数接通或分断电路，它采用单片机程序控制，数码开关设定，高亮度LED显示，计数信号光电陋离，具有抗干扰性强，计数精确，经久耐用等特点； 并能与各类传感器如光电开关，接近开关，干簧管，微动开关，磁开关，固态组件及各类继电器，开关接点相匹配，广泛适用于印刷、包装机械、纺织机械、塑料橡胶机械、食品机械、制药机械、感光设备、电线电缆设备等所有需要自动检测数量、次数、长度、转数的场合作计数自动控制之用。

功能特点:
1. 五位高亮度LED显示、五位予置数开关设定、计数信号光电隔离，抗干扰性强，计数精确，经久耐用。脉冲信号输入与触点信号输入计数兼容，随机有DC12V电源输
出,供传感器使用, 能与光电开关、接近开关、干簧管、微动开 关、磁开关、固态组件及各类继电器、开关接点相匹配。
3. 功能齐全，有可逆A、B、C计数模式，通过开关切换，可选择
不同的计数模式，使其更能适应各种场合的使用。
4. 带停电记忆，内置可充镍镉电池，电池寿命五年以上。



主要技术参数：
● 额定电源电压：AC110V、220V、DC12V、24V。
● 电源功耗：≤3W。
● 复位方式：手动复位、信号输入复位与断电复位。
● 输出继电器寿命：额定负载下能可靠工作50万次。
● 工作环境温度：-10～+50°C（无冷凝水）。
● 计数误差：不大于正负1个脉冲。
● 工作电压范围：额定电压85-110%
● 计数输入：
1.脉冲输入：传感器信号，如光电开关、接近开关等，信号由高电平到低电平实现，其中UH=5-30V、UL=0-2V。
2.触点输入：微动开关、干簧管、继电器触点等，在频率不超过10HZ的情况下使用。


使用及维修：
● 接线前请确认计数器标称电压是否与电源电压相符，并按接线图正确接线。
● 使用接近开关、光电开关类传感器为计数信号源时，应选用额定电压与计数器输出供传感器用电压相匹配的传感器.
● 用于接点信号输入计数的继电器，开关等信号源的接点应接触可靠，无强拉弧现象，若由于接点抖动引起误计数，请在计数输入端并接1-10UF电容。
● 计数输入端不得输入高于DC30V的电压，否则会损坏计数器。
