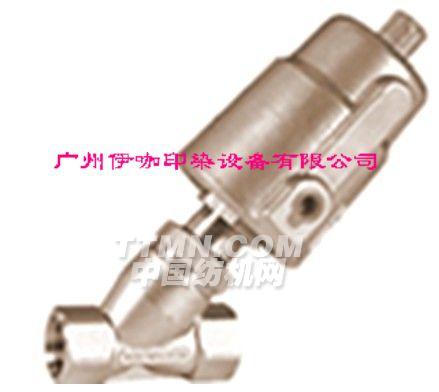

Y型全不锈钢气动角座阀

发布时间:2014-01-24

一、结构特点:

流量大、流阻小、无水锤:

Y型设计,扩大了阀腔流通截面,使阀腔内流体更加平顺,提高30%的流量。

超长使用寿命:

阀杆采用316L不锈钢,密封采用契型PTFE,阀杆自动校正、自动润滑,免维护。

二、产品用途 :

它广泛应用于食品和化学过程,灭菌机、高压消毒器、干洗机、干衣机、啤酒生产线等。与传统角座阀相比,它具有以下新特点:

1、可视位置指示:可接限位开关或紧急手动装置。

2、容易安装:气控头可以作360‘旋转,甚至限位开关也可以360‘旋转。可方便地安装一到二个限位开关。

3、先进的气动控制器:加厚工程塑料外壳,安全可靠。低磨损的活塞结构,容量大而低耗气量。内部元件自润滑,免维护。

4、具有多种控制方式:常开、常闭、双动。

5、要求更小的气动执行器:流体从阀杆上方流入时,制头。

6、容易连接:MAMUR标准连接,嵌入式金属接头。可选更小的控制头。

7、长寿命导杆:阀杆契形特氟隆(PTEE)密封,避免脏物导入。自润滑,免维护。阀杆经特别处理以确保最佳固定,并能自动校正位置。

8、无水锤作用:流体从阀杆下方流入时,水锤(水冲击力)被吸收。

9、先进的阀体机构:流量比普通角座大30%,体积更小,流体流态更优。不锈钢316阀体,特氟隆密封,耐高温,耐腐蚀。单作用角座阀具有结构简单、造型美观、装拆快捷,开关迅速,操作灵活,流体阻力小,使用安全可靠等优点。

全部钢件采用耐酸不锈钢材料,密封件采用食品硅橡胶或聚四氟乙烯材料,符合食品卫生规范。广泛适用于食品、酿酒、饮料、乳制品、精细化工制药及生物工程等众多行业。

应用于灌装设备、啤酒饮料、纺织印染、医疗器械、生物制药、消毒灭菌、食品工业、橡塑机械、暖通空调等。

三、角座阀技术参数:

口径Caliber(mm):15~50

材质Material:304、316、316L

压力Pressure(MPa):1.0、1.6

温度Temperature(℃):-40~+250

接口C.фD 内孔(mm) 执行机构尺寸(mm) A B C E F H A/F

G1/2

G3/4

G1

G1-1/4

G1-1/2

G2

G2-1/2 13

20

25

32

40

50

65 50

50

63

63

63

63

80 85

95

105

120

130

150

185 173

178

212

255

301

346

372 12

12

14

16

18

20

22 64

64

80

101

127

153

153 44

44

52

60

73

86

86 137

145

173

210

260

301

315 27

32

41

50

55

70

70
