YXCN-100、YXCN-150耐振磁助式电接点压力表
发布时间：2018-06-12
.jpg)
YXCN-100、YXCN-150耐振磁助式电接点压力表
说明:
1、概述
该系列电接点压力表适用于一般压力表允许的工作条件。配以相应的电气元器件，能对被测的输出信号和系统自动控制。
YXC系列产品具有工作可靠，接点功率大的优点；
YXN系列产品适用于有机械振动和介质脉动的条件具有良好的抗振性能。

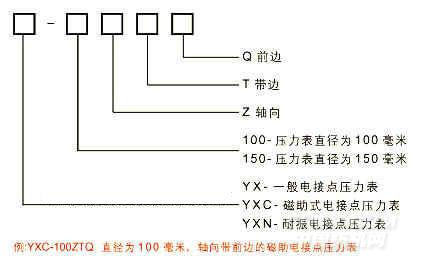

2、规格示意
.jpg)
3、额定负载参考值
|
电 压 V
|
电阻性负载电流A
|
电感性负载电流A
|
|
|
AC
|
DC
|
||
|
380
|
0.08
|
|
0.045
|
|
220
|
0-135
|
0.13
|
0.065
|
|
110
|
0.27
|
0.25
|
0.13
|
|
50
|
0.5
|
0.4
|
0.2
|
|
＜40
|
≤1
|
|
|
4、技术参数
|
产 品 型 号
|
YX-100 YXN-100
|
YX-150 YXN-150
|
|
公 称 直 径
|
Ф100
|
Ф150
|
|
接 头 螺 纹
|
M20x1.5
|
|
|
精 确 度 等 级
|
1.0 1.5
|
|
|
测 量 范 围
|
-0.1～0.15 -0.1～0.3 -0.1～0.5 - 0.1～0.9 -0.1～1.5 -0.1～2.4 0～0.16 0～0.25 0～0.4 0～0.6 0～1 0～1.6 0～2.5 0～4 0～6 0～10 0～16 0～25 0～40 0～460
|
|
|
使用环境条件
|
温度-40-70℃ 相对湿度≤85％
|
|
|
耐 振 等 级
|
YXC系列V.H.3 YXN系列V.H.4
|
|
|
电接点装置的技术参数
|
最高工作电压：DC220V AC380V
|
|
|
触点最大功率：30VA(阻性负载)
|
||
|
控制方式：可调节上、下限缓行磁助接点开关
|
||

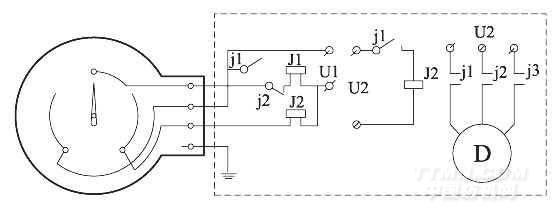

5、电接点压力表电气原理图
.jpg)

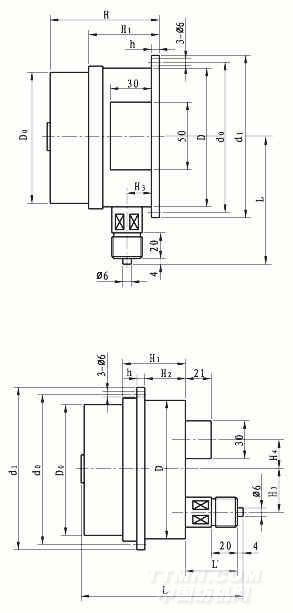

6、外形尺寸
.jpg)
