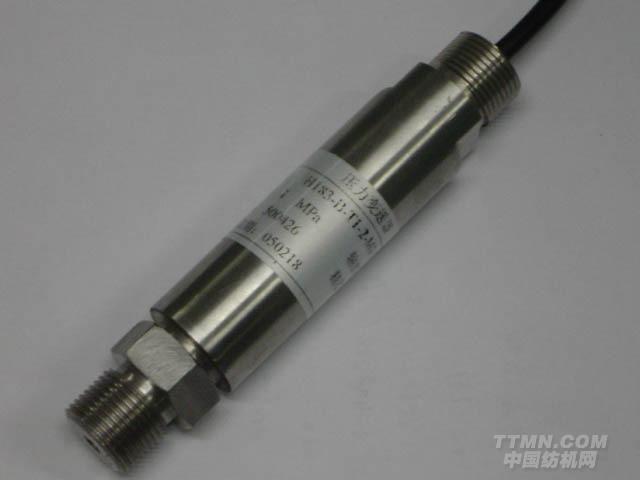

KH183防爆型压力变送器 详细介绍


一、概述:
    KH183防爆型压力变送器采用美国进口高精度、高稳定性敏感组件，经过高可靠性的放大电路及精密的温度补偿，将被测介质的绝压或表压转换成4~20mA或1~5V标准信号，高质量的传感器、精湛的封装技术以及完善的装配工艺确仪表及工业计算机或集散系统接口，实现生产过程的自动测量和控制。广泛应用于石油、 治金、化工、电力、轻工、机械和环保等领域。

二、特   点：                                       三、应   用：
隔离型设计                                            液压及气动控制系统
全焊接结构及不锈钢隔离膜片               石油、天燃气、煤矿
防雷击、防射频干扰                             工业过程检测与控制
反向极性保护及限流保护                      压缩机、制冷机、空调机
体积小、外形美观、性价比高               油泵、气泵、热电机组
高精度、高稳定性、高可靠性               实验室压力校验系统

四、输出信号:
输出信号  4~20mA（二线）  1~5V(三线)
工作电压  12~40VDC          12~40VDC

五、技术参数:
测量介质 ：  与316不锈钢兼容的各种气体、液体
量       程：   0~100MPa
输出信号：   4~20mA、1~5V
工作电压：   12~40V，标准24VDC±5%、纹波小于1%
工作温度：   －20℃~+80℃
相对湿度：   0%~100%
负载电阻：   电流输出：≥800Ω，电压输出：50KΩ以上
绝缘电阻：   ≥2000Ω （1000VDC）
防爆标识 ：  ExdI CT4 （隔爆型）
                    Exia CT4 （本安型）

六、性能参数:
温度影响：最大量程±1.0% （补偿温度：－10℃~+70℃,包括零点和量程总的温度影响）
稳 定 性：最大量程的0.25% /1年
负载电阻：可忽略不计
过载压力：2倍于满量程
精       度：±0.5%（包括非线性、重复性及回差在内的综合误差）
防护等级：IP68

七、结构特性:
膜片材料：316不锈钢
接头材料：316不锈钢
外壳材料：304不锈钢
过程连接：M12×1、M20×1.5
引线方式：电缆线（标准长度1m）
重    量：约0.3Kg
