JYFL系列复合圆笼除尘机组

发布时间:2012-08-16

JYFL系列复合圆笼除尘机组

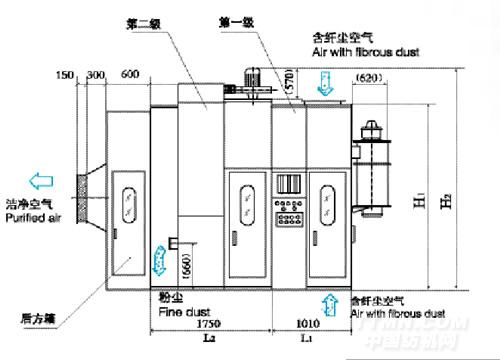

JYFL系列复合圆笼除尘机组是精亚集团研制的一种新型滤尘设备。其创新点是:二级滤尘器结构采用多层固定圆笼滤槽、双面布置滤料多个吸臂及其吸嘴在特制机构作用下作旋转运动,完成间歇吸尘。其特点是:紧凑、可靠、高效、经济。

工作原理简述
    复合圆笼除尘机组是由第一级圆盘预过滤器和第二级复合圆笼滤尘器构成的机电一体化的除尘机组。第一级圆盘预过滤器主要过滤、分离、收集被处理空气中的纤维和杂质第二级复合圆笼滤尘器主要过滤、分离、收集第一级过滤后空气中的微细纤尘和粉尘。

性能参数(表一)

型号规格 Type and Specification

JYFL-Ⅲ-19

JYFL-Ⅲ-23

JYFL-Ⅲ-27



第一级

Stage
(Ⅰ)

圆盘滤网
Disc

盘径 Disc diameter (mm)

Φ2000

Φ2300

Φ2600

过滤面积 Filter area (m2)

2.94

3.77

4.67

滤网Media(目/英寸 mesh/inch)

(不锈钢丝网 stainless steel net)60~120mesh/inch

尺寸
Size

长度Length L1(mm)

1010

宽度Width B1(mm)

2130

2520

2910

高度Height H1(mm)

2580

2580

2855

装机容量 Total Power (kw)

3.12



第二级
Stage
(Ⅱ)

圆笼滤槽
Filtering
groove

最大直径Max diameterΦ(mm)

1900

2300

2700

过滤面积 Filter area (m2)

20.8

31.7

44.5

滤料Fiter material

JM系列

尺寸
Size

长度 Length L2(mm)

1750

宽度 Width B2(mm)

2130+450

2520+450

2910+450

高度 Height H2(mm)

3150

3190

3560

装机容量 Total Power (kw)

4.24~5.24



两级
Stage
(Ⅲ)

尺寸
Size

长度Length L(mm)

2760+620(辅机 auxiliary)

宽度Width B(mm)

2130+450(辅机 auxiliary)

2520+450(辅机 auxiliary)

2910+450(辅机 auxiliary)

高度Height H(mm)

3150

3190

3560

装机容量 Total Power (kw)

7.36~8.36

性能参数(表二)


型号规格
Type and
Specification

处 理 风 量 Air-handling volume ×104 (m3/h)

阻力
Pressure
drop
(pa)

效率
Filtering
Efficieny
(%)

除 尘 系 统 Filtering system

回风过滤
Return air
filtering

废 棉
Cotton waste

粗号纱
Low count yarn

中号纱
Medium count yarn

细号纱
Fine count yarn

化纤纱
Chemical fiber yarn

JYFL-Ⅲ-19

1.2-2.0

1.6-2.4

2.0-2.8

2.4-3.2

2.8-3.6

3.0-4.0





JYFL-Ⅲ-23

2.0-3.0

2.4-3.5

2.8-4.2

3.2-4.8

3.6-5.4

4.0-6.0

≤250

≥99

JYFL-Ⅲ-27

2.8-4.0

3.2-4.8

3.6-5.8

4.0-6.6

4.4-7.4

4.8-8.0
