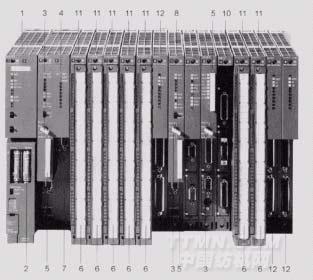

1. 电源模板
2. 后备电池
3. 模式开关（钥匙操作）
4. 状态和故障LED
5. 存储器卡  6. 有标签区的前连接器
7. CPU 1
8. CPU 2
10. I/O模板
11. IM接口模板

图1 使用CR2机架的SIMATIC S7-400可编程序控制器
功能强大的PLC，适用于中高性能控制领域

解决方案满足最复杂的任务要求

功能分级的CPU以及种类齐全的模板，总能为其自动化任务找到最佳的解决方案

实现分布式系统和扩展通讯能力都很简便，组成系统灵活自如

用户友好性强，操作简单，免风扇设计

随着应用的扩大，系统扩展无任何问题
应用
SIMATIC S7-400是用于中、高档性能范围的可编程序控制器。
模块化及无风扇的设计，坚固耐用，容易扩展和广泛的通讯能力，容易实现的分布式结构以及用户友好的操作使SIMATIC S7-400成为中、高档性能控制领域中首选的理想解决方案。

SIMATIC S7-400的应用领域包括：

通用机械工程
汽车工业
立体仓库
机床与工具
过程控制
 控制技术与仪表
纺织机械
包装机械
控制设备制造
专用机械

功能逐步升级的多种级别的CPU，带有各种用户友好功能的种类齐全的功能模板，使用户能够构成最佳的解决方案，满足自动化的任务要求。
当控制任务变得更加复杂时，任何时候控制系统都可以逐步升级，而不必过多的添加额外的模板。

设计综述
S7-400自动化系统采用模块化设计。它所具有的模板的扩展和配置功能使其能够按照每个不同的需求灵活组合。一个系统包括：电源模板，中央处理单元(CPU)，各种信号模板(SM)，通讯模板(CP)，功能模板(FM)，接口模板(IM)，SIMATIC S5模板。

系统安装
简单的设计系统使S7-400用途广泛、灵活、适用性强。

扩展
最多有21个扩展单元(EU)都可以连接到中央控制器(CC)；通过接口模板连接(IM)；集中式扩展；用EU进行分布式扩展；用ET 200进行远程扩展。

功能

高速指令处理
用户友好的参数设置
口令保护
系统功能
用户友好的操作员控制和监视功能（HMI）已集成在SIMATIC的操作
系统中
CPU的诊断功能和自测试智能诊断系统连续地监视系统功能并记录错误和系统的特殊事件。
模式选择开关
通讯

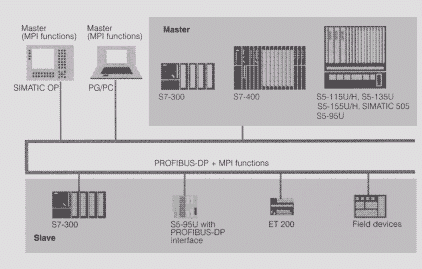

SIMATIC S7-400作为DP主站，可通过集成在SIMATIC S7-400 CPU上的PROFIBUS -DP接口（选件）


数据通讯概述

通过全局数据（GD）通讯，网络上的CPU之间可周期地交换数据包。
应用通讯功能块，网络上各站点之间进行基于事件驱动的通讯。可通过MPI、PROFIBUS 或工业以太网进行联网。

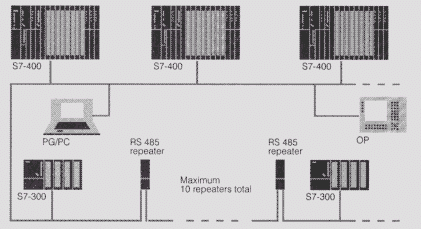

通过多点接口（MPI）的数据通讯
多点接口（MPI）通讯接口集成在SIMATIC S7-400的CPU中，它的用途很广泛：
编程和参数设置
控制与监视以及
灵活的配置选择
作为DP主站
在同等通讯伙伴间建立简单的网络结构
多种连接能力：MPI支持最多32个站点的同时连接
通讯连接，S7-400 CPU可同时建立最多64个站的连接
最多32个MPI节点， 数据传输率最大为12M bit/s。


通过CP的数据通讯（点对点）

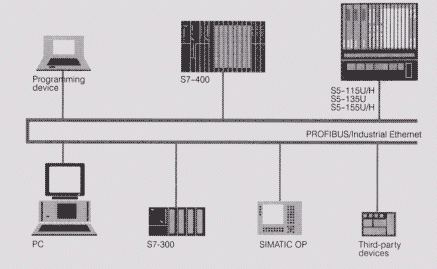

通过CP（PROFIBUS或工业以太网）进行的数据通讯
