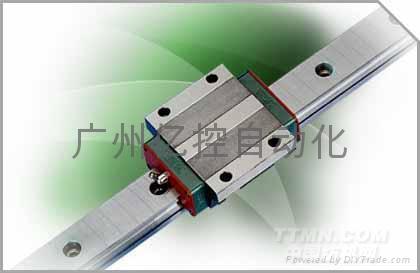

台湾(HIWIN) 线性丝杆-滑轨

发布时间:2012-06-14

产品规格︰ HIWIN线性滑轨简介:
HIWIN线性滑轨是一种滚动导引,它由钢珠在滑块与滑轨之间作无限滚动循环,使得负载平台能沿着滑轨轻易的以高精度作线性运动,其摩擦系数可降至传统滑动导引的1/50,使之能轻易地达到μm级的定位精度。滑块与滑轨间的末制单元设计,使得线形滑轨可同时承受上下左右等各方向的负荷,专利的回流系统及精简化的结构设计让HIWIN的线性滑轨有更平顺且低噪音的运动。

1.HIWIN HG系列线性滑轨

HG系列线性滑轨,为四列式单圆弧牙型接触线性滑轨,同时整合最佳化结构设计之超重负荷精密线性滑轨,比其他同类型之四列式线性滑轨提升30%以上之负荷与刚性能力;具备四方向等负载特色,及自动调心功能,可吸收安装面的装配误差,得到高精度的诉求。

特点:

1、 容许负荷大
2、 所有方向皆具备有高刚性
3、 润滑构造简单
4、 自动调心能力
5、 具有互换性

2.HIWIN LG系列线性滑轨

特性:LG系列加大使用钢珠直径设计,使其具备高刚性、高负载的特色,非常适合需要承受高工作负荷的工具机使用。再加上最佳化钢珠回流系统设计,使其运行平顺噪音低。滑块上设有保持器以防止钢珠脱落,此设计不仅方便客户安装线性滑轨,当取下滑块时也不会有钢珠脱落的情形发生,且在精度允许下具备互换性

3.HIWIN MGN/MGW系列线性滑轨



MGN系列特性:
●体积小、轻量化,特别适合小型化设备使用。
●滑块、滑轨材质提供不锈钢及合金钢两种。不锈钢材
质之线性滑轨,包含滑块、滑轨及其它金属配件如钢
珠、保持器等,皆使用不锈钢材质。具备防锈特性。
●采用歌德型四点接触设计,可承受各方向负荷,具备
钢性强,精度高特性。
●有钢珠保持器设计,在精度允许下具备互换性。

MGW系列特性:

●加宽滑轨之设计大幅提升力矩负荷能力,可单轴使用。
●歌德型四点接触设计,可承受各种方向之负荷并具备高钢性之特点。
●滑块装有微小型保持钢丝,取下滑块钢珠也不会脱落。
●滑轨、滑块及所有金属配件均采用不锈钢材质,具抗腐蚀之特性


用途:印表机、机器手臂、电子仪器设备、半导体设备、自动化设备 4.HIWIN 自润式(E1系列)线性滑轨

特性:自动给油润滑,无需其他润滑机构,维护保养容
易,提高环境清洁度,节省润滑油使用量
用途:半导体设备、自动化设备、精密量测仪器
4.HIWIN 金属端盖式线性滑轨

特性:耐热、耐冷性极佳,使用环境温度可达150°C
用途:焊接机器,半导体设备,玻璃生产设备,热处理
设备高温环境
5.HIWIN 高防尘刮屑线性滑轨

特性:抗粉尘,长时间维持良好刮屑能力,安装容易,
延长线性滑轨使用寿命
用途:木工机,雕刻机,工具机,产业机器设备

主要市场︰ 数控,木工机械,金属加工机械,雕刻机械,石材机械
