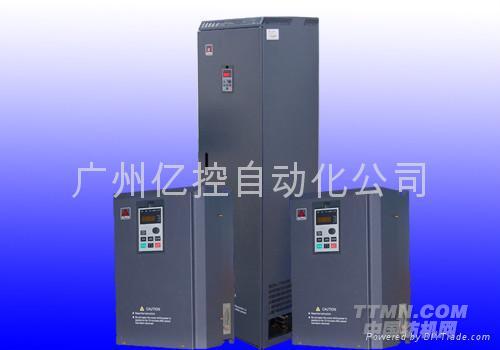

阿尔法6000系列高性能矢量变频器
发布时间：2012-06-14
.jpg)
产品概述
功率范围：5.5Kw-400Kw
优异的软件控制平台：
· 独有的矢量控制算法
· 模块化软件设计，可灵活配置专用模块
· 动态转矩电流控制，快速响应负载变化
· 选用瑞萨7046电机控制专用32位高速CPU
· 低频特性好，0.50Hz可输出150%高起动转矩
· 速度控制精度高，方便实现高精度的同步及定位控制
用户至上的设计制造理念：
· 输入电压波动范围±20%
· 功能参数可在线修改查看
· LCD，LED两种外引键盘可选
· 通过EMC测试，性能稳定可靠
· 多路可定义多功能输入输出端子
· 用户一体化控制方案的专用模块
· 丰富的故障保护及运行监视功能
· 三防电子保护漆处理工艺，增强环境适应能力
· 严格的质量控制体系为客户提供优质稳定的产品
· 数字输入可以兼容市场需求的各种有源、无源、源极及漏极端口
强大的功能设置：
自动节能运行
PID闭环控制功能
纺织摆频控制功能
负荷分配控制功能
两套电机参数切换
简易伺服定长控制功能
PLC多段速度自由设定功能
特有硬件无冲击转速 功能
内置RS485通讯，支持MODBUS-RTU 通讯协议
适用行业：
· 石油化工
· 塑胶加工行业
· 纺织印染行业
· 造纸印刷包装
· 传送带(多段速控制)
· 流体机械，风机水泵
· 数控机床金属加工机械
· 旋转门，电控门运行控制
· 纺织机械，化纤生产设备
|
|
规格指标 |
||||||||||||||||||||
|
功率输出 |
额定电机容量(kW) |
5.5 |
7.5 |
11 |
15 |
18.5 |
22 |
30 |
37 |
45 |
55 |
75 |
93 |
||||||||
|
额定输出(kVA) |
8.6 |
11.2 |
17 |
21 |
24 |
30 |
40 |
50 |
60 |
72 |
100 |
116 |
|||||||||
|
额定电流（A） |
13 |
17 |
25 |
32 |
38 |
45 |
60 |
75 |
90 |
110 |
150 |
170 |
|||||||||
|
额定输出电压(V) |
3相，额定输出与额定输入相对应，误差小于5% |
||||||||||||||||||||
|
功率输出 |
额定电机容量(kW) |
110 |
132 |
160 |
200 |
220 |
250 |
280 |
315 |
355 |
400 |
||||||||||
|
额定输出(kVA) |
138 |
167 |
200 |
250 |
280 |
320 |
342 |
395 |
445 |
445 |
|||||||||||
|
额定电流（A） |
210 |
250 |
300 |
380 |
420 |
480 |
540 |
600 |
680 |
780 |
|||||||||||
|
额定输出电压(V) |
3相，额定输出与额定输入相对应，误差小于5% |
||||||||||||||||||||
|
功率 输入 |
额定输出电压(V) |
3相 380 VAC，波动范围 -20% ~ +20%； 电压失衡率<3%，畸变率满足IEC61800-2要求 |
|||||||||||||||||||
|
额定电流（A） |
参见有关定额设计的描述 |
||||||||||||||||||||
|
额定输入频率(Hz) |
50Hz / 60Hz，波动范围:±5% |
||||||||||||||||||||
|
运 行 控 制 特 性 |
控制方式 |
电压矢量 V/F控制、带PG V/F控制 |
|||||||||||||||||||
|
最大输出频率 |
400Hz |
||||||||||||||||||||
|
调速范围 |
1:50，额定负载，自动转差补偿和自动转矩补偿配置优化情况下，发电状态需要测试。 |
||||||||||||||||||||
|
稳态运行转速精度 |
≤1%n0，额定负载、转差补偿条件下，n0：额定频率下的同步转速， 稳定运行定义：恒速时 |
||||||||||||||||||||
|
空载电流 |
5.5~55kW：I0≤50%IaN；75kW以上：I0≤35%IaN，恒速稳定运行， IaN：电机额定电流 或者要求小于工频（50Hz）情况下空载电流的120%。 |
||||||||||||||||||||
|
起动转矩 |
1Hz, 150% |
||||||||||||||||||||
|
同步机负载起动转矩 |
1Hz, 100% |
||||||||||||||||||||
|
过载能力 |
G型机：150%1分钟,180%额定电流20秒 (自动限流无效时) P型机：120%1分钟,150%额定电流20秒 (自动限流无效时) 当自动限流有效时可能会影响过载能力的输出，在用户手册中加以说明。 |
||||||||||||||||||||
|
加减速时间 |
0.1~3600s |
||||||||||||||||||||
|
频率分辨率 |
模拟设定:10bit（0.01V/0.02mA），脉冲频率：0.5Hz，数字设定:0.01Hz |
||||||||||||||||||||
|
输出频率精度 |
模拟设定:1.0%最高频率(25 ℃±10 ℃)； 数字设定:0.01%最高频率（-10 ℃~+40 ℃） |
||||||||||||||||||||
|
能耗制动能力 |
15kW及以下内置制动单元，制动率0.0~100%(使用外置制动电阻)； |
||||||||||||||||||||
|
直流制动能力 |
起始频率:0.00~60.00Hz；制动时间：0.1-30S；制动电流：G型机0-100%，P型机0-80%； 制动等待时间:0.00~10.00s |
||||||||||||||||||||
|
频率设定方式 |
数字面板设定，端子UP/DN设定，上位机通讯设定，模拟设定，端子脉冲设定 |
||||||||||||||||||||
|
AVR功能 |
不动作、一直动作、减速时不动作可选，出厂默认减速时不动作 |
||||||||||||||||||||
|
重要功能 |
三地切换、转速跟踪、转矩到达检测、多段速运行、简易PLC、多种加减速时间切换、S曲线加减速、转差补偿、风扇运转控制、摆频运行、节能运行、PID调节、 休眠及唤醒功能、MODBUS通信、下垂控制、2套电机参数切换，延时继电器、自动再起动功能等 |
||||||||||||||||||||
|
模拟输入 |
2路 0~10V/0_4~20mA（两路相同，通过跳线选择电压/电流输入，模拟量可编程非线性），分辨率为10位 |
||||||||||||||||||||
|
模拟输出 |
2路信号可编程，0~10V 或 0/4~20mA，分辨率为10位 |
||||||||||||||||||||
|
数字输入 |
X1～X8端子，8个可编程，其中X1～X6低速信号输入，X7、X8高速脉冲输入（兼容低速信号输入） |
||||||||||||||||||||
|
数字输出 |
2路OC信号输出可编程（24VDC,最大50mA）；可编程继电器常开/常闭触点2对 |
||||||||||||||||||||
|
脉冲输出 |
1路DO脉冲频率OC输出，0～50kHz，可编程 |
||||||||||||||||||||
|
RS485 |
支持MODBUS协议 |
||||||||||||||||||||
|
控制端子风格 |
端子板采用普通螺钉固定端子。 |
||||||||||||||||||||
|
键盘 |
标配LED键盘有4个LED显示，7个按键，1个数字电位器；选配LCD键盘为2行显示。LCD具有参数拷贝功能。 |
||||||||||||||||||||
|
电机保护 |
电子反时限保护 |
||||||||||||||||||||
|
过载保护 |
额定电流150% 运行1分钟保护 |
||||||||||||||||||||
|
保护 功能
|
过压保护 |
变频器母线电压检测值超过过压点，分加、减、恒速过压 |
|||||||||||||||||||
|
欠压保护 |
变频器母线电压检测值低于欠压点报欠压故障 |
||||||||||||||||||||
|
过流保护 |
变频器输出电流超过过流检测点后动作，分加、减、恒速过流 |
||||||||||||||||||||
|
过热保护 |
散热器/模块温度检测保护 |
||||||||||||||||||||
|
失速保护 |
加速、恒速电流限幅，减速电压限幅 |
||||||||||||||||||||
|
输入缺相保护 |
输入电源缺相检测 |
||||||||||||||||||||
|
输出缺相保护 |
逆变输出缺相检测 |
||||||||||||||||||||
|
对地及相间短路保护 |
对地及相间短路保护电路检测 |
||||||||||||||||||||
|
制动单元保护 |
对制动单元故障进行检测 |
||||||||||||||||||||
|
制动单元 |
15kW以下内置，18.5kW ~355kW可选 |
||||||||||||||||||||
|
直流电抗器 |
132kW及以下可选，160kW~355kW标配 |
||||||||||||||||||||
|
其
它 |
EMI 滤波器 |
可选件：滤波器1 IEC61800-3 C1（EN55011 CLASSB） 10米。滤波器2 IEC61800-3 C2（EN55011 CLASSA） 50米； IEC61800-3 C3 100米 |
|||||||||||||||||||
|
运行环境温度 |
0℃~+40℃，40℃以上需降额使用 |
||||||||||||||||||||
|
相对湿度 |
5%~95% |
||||||||||||||||||||
|
存储温度 |
-40℃~+70℃ |
||||||||||||||||||||
|
安装 |
防腐蚀及粉尘 |
||||||||||||||||||||
|
海拔高度 |
低于1000米，1000米以上降额使用，每升高1000米降额6% |
||||||||||||||||||||
|
效率 |
45kW及以下≥93%；55kW及以上≥95% |
||||||||||||||||||||
|
MTBF |
40000小时(25℃) |
||||||||||||||||||||
|
防护等级 |
IP20 |
||||||||||||||||||||
|
安规 |
CE |
||||||||||||||||||||
|
冷却方式 |
强迫风冷 |
||||||||||||||||||||
