产品描述

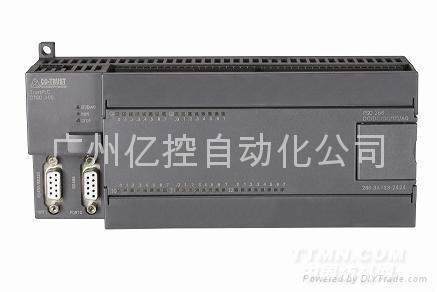

 名称：  CPU226H，运动控制型
订货号：  CTS7 216-1AH33-0A24/0B24/1A24/1B24
规格参数：  CPU226H，24VDC电源，14 DI×5VDC




 名称：  CPU226H,40点数字量,200KHz高速输入输出
订货号：  CTS7 216-2AH33-0X40
规格参数：  24DI/16DO*24VDC,200KHz计数,200KHz脉冲输出




 名称：  CPU226M,24点数字量,继电器输出
订货号：  CTS7 216-1BD33-0X24/CTS7 216-1BF33-
规格参数：  220VAC电源,14DI×24VDC，10DO×Relay




 名称：  CPU226L,40点数字量,继电器输出
订货号：  CTS7 216-2BD33-0X40/CTS7 216-2BF33-
规格参数：  220VAC电源，24DI/16Relay，24KB程序，10KB数据，支持外部电池和存储卡




 名称：  CPU226L，40点数字量,晶体管输出
订货号：  CTS7 216-2AD33-0X40/CTS7 216-2AF33-
规格参数：  24VDC电源,24DI/16DO×24VDC,24KB程序,10KB数据,支持外部电池和存储卡



 名称：  CPU226M，24点数字量, 晶体管输出
订货号：  CTS7 216-1AD33-0X24/CTS7 216-1AF33-
规格参数：  24VDC电源,14DI/10DO×24VDC,24KB程序，10KB数据




 名称：  CPU224+,24点数字量,晶体管输出
订货号：  CTS7 214-1AD33-0X24
规格参数：  24VDC电源，14DI/10DO×24VDC，双通信口




 名称：  CPU224+,24点数字量,继电器输出
订货号：  CTS7 214-1BD33-0X24
规格参数：  220VAC电源,14DI×24VDC，10DO×Relay,双通信口





产品规格︰ TrustPLC CTSC-200 PLC主要性能特点
高速、大容量

·　逻辑指令0.15us，浮点指令8us，模拟量采样时间0.2ms
·　最高达200KHz的高速输入计数器以及200KHZ的高速脉冲输出
·　程序空间最大达72Kbytes，数据空间最大达110Kbytes
·　可接7个扩展模块，数量量I/O最多达248点，模拟量I/O最多达56点
可靠性高

·　特殊设计，抗ESD、抗干扰和抗腐蚀能力强
·　全部产品严格进行工业环境适应性测试，并取得CE认证
·　多重密码保护，更有核心程序单向下载功能，永久保密
·　通信接口采用防雷技术，可抗2000V电压冲击。

通信能力强

·　PPI通信
CTSC-200系列CPU，集成1到2个PPI通信口，其硬件接口为RS485，提供9.6Kbps、19.2Kbps和187.5Kbps的通信速率。PPI为令牌网络结构， 可以在不加中继的情况下组成PPI网络，通过NETR和NETW进行数据交换，每个交换数据包达200Bytes，每个CPU可以有8个通信连接，也就是说，每个CPU可以与8个上位机或其它CPU进行通信。
在I/O规模需求比较大的系统，一个CPU不能满足控制要求时，可以通过多台CPU组网实现分布式控制，由于CPU的通信能力强， 因而可以实现快速的数据交换，系统可靠性很高。

·　MPI通信
CTSC-200系列CPU可以连接到MPI网络，其通信速率为19.2Kbps或187.5Kbps，在MPI网络中只能作为MPI从站。MPI主站可以读取从站的数据，但MPI从站之间不能进行通信。

注：SIEMENS为德国西门子公司的注册商标

·　自由口通信
CTSC-200系列CPU提供1到2个自由通信口，此通信口不能切换到PPI协议，CPU内置了MODBUS、USS等多个通信协议库，用户也可编写自己的通信协议，实现不同的设备通信要求。CPU的两个自由通信口可以同时进行通信，可以满足要求高速通信、同步控制或外设较多的应用场合。

·　DP通信
通过DP从站模块，CTSC-200 PLC可以连接到PROFIBUS现场网络，作为某一DP主站的远程从站，既可以快速实时交换数据，有可以独立运行，可靠性非常高。

智能化程度高

针对不同的控制要求，CTSC-200系列CPU集成了很多功能库，实现了复杂的控制功能且简化了编程。

1. 调用自整定模糊逻辑温控库PIT_T实现温度控制，用户无需编程且该功能库不占程序空间和数据空间。PID的参数自整定，适应温控范围广；算法带模糊逻辑功能，控温准确，动态性能好，最多可实现64个回路控制。适用于塑料机械、焊接设备、玻璃机械等各种需要温度控制的场合。

2. 通用PID库，带自整定向导，PID指令的执行时间只有18μs，具有非常高的实时性能，可以满足从慢速到高速闭环的各种应用场合。

3. CPU集成6路高速脉冲输入和2路高速脉冲输出，高速脉冲输入输出的最高频率达200K，CPU提供回零、定位、同步和直线圆弧插补等子程序库，可以实现非常复杂的运动控制功能。适用于各种需要位置控制的应用场合，如印刷包装机械、飞剪系统等。
TrustPLC CTSC-200 PLC使用规范
1. TrustPLC CTSC-200系列CPU的接地点应接到信号地上，不能接到交流地上。如果现在没有很好的地线，则把接地点悬空，不要连接到机柜上。

2. 通信线要两端良好接地，并且网络两端要使用带终端电阻的网络接头。

3. 通讯后PORT1为编程接口，集成RS232，无需要专用编程电缆，但不能带电插拔通信电缆，否则过高的静电可能会导致通讯口损坏。
