| Twido 可编程控制器 |
|
| |
|
| Twido 本体模块 |
订货号 |
| 交流，6点输入，4点继电器输出，螺钉端子 |
TWDLCAA10DRF |
| 交流，9点输入，7点继电器输出，螺钉端子 |
TWDLCAA16DRF |
| 交流，14点输入，10点继电器输出，螺钉端子 |
TWDLCAA24DRF |
| 交流，24点输入，14点继电器＋2点晶体管输出，螺钉端子 |
TWDLCAA40DRF |
| 交流，24点输入，14点继电器＋2点晶体管输出，螺钉端子，内置以太网 |
TWDLCAE40DRF |
| 直流，6点输入，4点继电器输出，螺钉端子 |
TWDLCDA10DRF |
| 直流，9点输入，7点继电器输出，螺钉端子 |
TWDLCDA16DRF |
| 直流，14点输入，10点继电器输出，螺钉端子 |
TWDLCDA24DRF |
| 直流，24点输入，14点继电器＋2点晶体管输出，螺钉端子 |
TWDLCDA40DRF |
| 直流，24点输入，14点继电器＋2点晶体管输出，螺钉端子，内置以太网 |
TWDLCDE40DRF |
| 直流，12点输入，6点继电器＋2点晶体管输出，螺钉端子 |
TWDLMDA20DRT |
| 直流，12点输入，8点晶体管 (正逻辑) 输出，HE10 |
TWDLMDA20DTK |
| 直流，12点输入，8点晶体管 (负逻辑) 输出，HE10 |
TWDLMDA20DUK |
| 直流，24点输入，16点晶体管 (正逻辑) 输出，HE10 |
TWDLMDA40DTK |
| 直流，24点输入，16点晶体管 (负逻辑) 输出，HE10 |
TWDLMDA40DUK |
| |
|
| Twido 离散量扩展模块 |
订货号 |
| 交流120V，8点输入，可插拔螺钉端子 |
TM2DAI8DT |
| 16点输入，HE10连接器 |
TM2DDI16DK |
| 16点输入，可插拔螺钉端子 |
TM2DDI16DT |
| 32点输入，HE10连接器 |
TM2DDI32DK |
| 8点输入，可插拔螺钉端子 |
TM2DDI8DT |
| 16点晶体管 (正逻辑) 输出，HE10连接器 |
TM2DDO16TK |
| 16点晶体管 (负逻辑) 输出，HE10连接器 |
TM2DDO16UK |
| 32点晶体管 (正逻辑) 输出，HE10连接器 |
TM2DDO32TK |
| 32点晶体管 (负逻辑) 输出，HE10连接器 |
TM2DDO32UK |
| 8点晶体管 (正逻辑) 输出，可插拔螺钉端子 |
TM2DDO8TT |
| 8点晶体管 (负逻辑) 输出，可插拔螺钉端子 |
TM2DDO8UT |
| 16点输入，8点继电器输出，卡簧端子 |
TM2DMM24DRF |
| 4点输入，4点继电器输出，可插拔螺钉端子 |
TM2DMM8DRT |
| 16点继电器输出，可插拔螺钉端子 |
TM2DRA16RT |
| 8点继电器输出，可插拔螺钉端子 |
TM2DRA8RT |
| |
|
| Twido 模拟量扩展模块订货号说明 |
订货号 |
| |
|
| 2路输入，热电偶/PT100，12位精度；1路输出，0~10V或4~20mA，12位精度 |
TM2ALM3LT |
| 2路输入，0~10V或4~20mA，12位精度 |
TM2AMI2HT |
| 4路输入，PT100或NI100/1000电阻，0~10V或4~20mA，12位精度 |
TM2AMI4LT |
| 8路输入，0~10V或0~20mA，10位精度 |
TM2AMI8HT |
| 2路输入，0~10V或4~20mA，12位精度；1路输出，0~10V或4~20mA，12位精度 |
TM2AMM3HT |
| 4路输入，0~10V或0~20mA，12位精度；2路输出，0~10V或4~20mA，12位精度 |
TM2AMM6HT |
| 1路输出，0~10V或4~20mA，12位精度 |
TM2AMO1HT |
| 8路输入，PTC/NTC，10位精度 |
TM2ARI8HT |
| 2路输出，-10~10V，11位＋1符号位 |
TM2AVO2HT |
| 8路输入 (PT100, PT1000), 12位, RJ11接口 |
TM2ARI8LRJ |
| 8路输入 (PT100, PT1000), 12位, 螺钉端子接口 |
TM2ARI8LT |
| 2路热电偶输入 (J,K,T),12位，螺钉端子接口 |
TM2AMI2LT |
| |
|
| Twido 通讯模块及组件订货号说明 |
订货号 |
| 以太网桥，兼容所有带RS-485接口的Twido控制器 |
499TWD01100 |
| CANopen主站模块 |
TWDNCO1M |
| AS-I智能接线系统主站，M3Profile主站模块 (不支持S-7.4模拟从站) |
TWDNOI10M3 |
| RS232，选配件，通讯适配卡，miniDIN，用于TWDLC*型本体 |
TWDNAC232D |
| RS485，选配件，通讯适配卡，miniDIN，用于TWDLC*型本体 |
TWDNAC485D |
| RS485，选配件，通讯适配卡，端子型，用于TWDLC*型本体 |
TWDNAC485T |
| RS232，选配件，扩展通讯模块，miniDIN，用于TWDLM*型本体 |
TWDNOZ232D |
| RS485，选配件，扩展通讯模块，miniDIN，用于TWDLM*型本体 |
TWDNOZ485D |
| RS485，选配件，扩展通讯模块，端子型，用于TWDLM*型本体 |
TWDNOZ485T |
| Twido位控模块，2通道，每通道200K Hz |
TWDPTO220DT |
| Modem GSM / GPRS |
SR2MOD03 |
| 高速计数模块2通道60kHZ螺钉端子 |
TM200HSC206DT |
| 高速计数模块2通道60kHZ卡簧端子 |
TM200HSC206DF |
| |
|
| Twido 可选附件订货号说明 |
订货号 |
| 32 K EEPROM 备份存储卡 |
TWDXCPMFK32 |
| 64 K EEPROM 扩展存储卡 |
TWDXCPMFK64 |
| 迷你显示操作面板 |
TWDXCPODC |
| 迷你显示操作面板扩展模块 |
TWDXCPODM |
| 实时时钟卡 |
TWDXCPRTC |
| 附件，2个连接器 (20pin) |
TWDFCN2K20 |
| 附件，2个连接器 (26pin) |
TWDFCN2K26 |
| Modbus 隔离器 |
TWDXCAISO |
| |
|
| Twido 编程及连接电缆 |
订货号 |
| 串行多功能编程电缆 |
TSXPCX1031-C |
| TSXCUSB485与PLC连接电缆 |
TSXCRJMD25 |
| USB转RS485转换器 |
TSXCUSB485 |
| 预接线电缆，一端为HE10连接，一端为飞线，用于扩展模块,3米 |
TWDFCW30K |
| 预接线电缆，一端为HE10连接，一端为飞线，用于本体模块,3米 |
TWDFCW30M |
| 预接线电缆，一端为HE10连接，一端为飞线，用于扩展模块,5米 |
TWDFCW50K |
| 预接线电缆，一端为HE10连接，一端为飞线，用于本体模块,5米 |
TWDFCW50M |
| Twido与SR2MOD03 modem连接电缆, 1 Mini-Din, 1 SubD 9M, 3米 |
TWDXCAMD030 |
|
|
产品规格︰ 性能描述

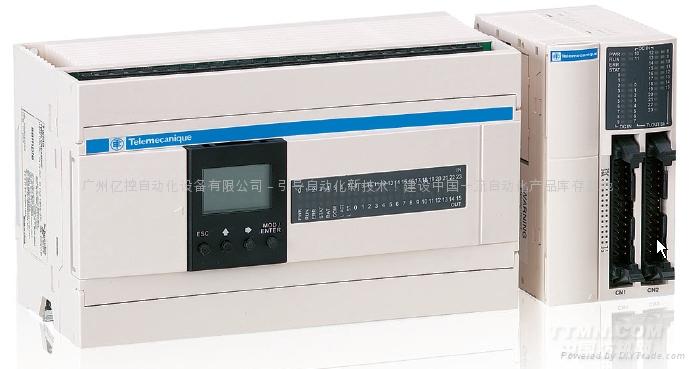

Twido一体型
> 一体型本体采用螺钉端子连接
> 10种本体，分别为10点或16点，24点和40点四种类型，其中6种本体分别可扩展4到7个数字量或模拟量模块，还可以添加显示界面、实时时钟卡或储卡等
> 电源：24VDC，100…240 VAC
> 通讯协议：Modbus，CANopen，Ethernet （两种40点一体型本体内置）
Twido模块型
> 体积更小（40点本体的尺寸为 95 x 90 x 70 mm），采用可插拔螺钉端子或HE10连接器连接
> 5种一体型本体，分别为20点，40点两种类型，分别可扩展4到7个数字量或模拟量模块，还可以添加显示界面、实时时钟卡或存储卡等
> 电源：24VDC，100…240 VAC
> 通讯协议：Modbus，CANopen，Ethernet
Twido Extreme
> 安全等级：IP67，温度范围： -40°to +110°C
> 不可扩展本体，41 I/O（数字量，模拟量和PWM输出）
> 电源： 12 or 24 VDC
> 通讯协议：Modbus，CANopen，CAN J1939 全都内部集成
产品优点︰ 优势
灵活的配置，紧凑的结构，强大的功能，丰富的通信方式，CPU的Firmware可不断升级
主要市场︰ 简单独立安装的场合：照明管理，暖通空调，简易控制以及监控等
