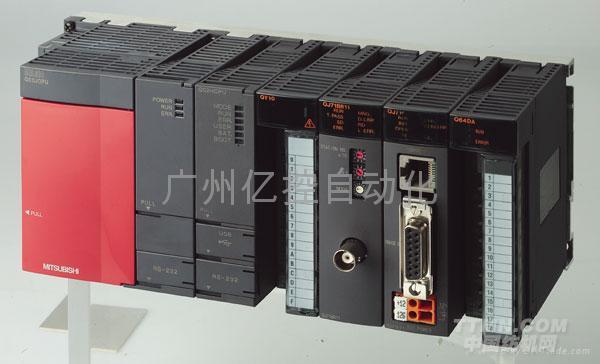

三菱PLC ANS/QNS系列

产品描述

产品特点:
● 节省空间：其体积仅相当于以前ANS系列PLC的60%
● 节省配线：优越的模块插口设置可节省配线时间和空间
● 安装灵活：有多种主基板和扩展基板供选择
● 强大的网络功能：相比前产品更为支持CC-LINK，在软件GX-Developer的设置下，可以方便地使用CC-LINK模块，减小编程时间。并且支持MODBUS，Profibus，DeviceNet，ASi，太网等等。
● 高性能模块：提供有多种特殊功能模块，功能更为强大。并且有相关设置软件，编程及调试更加方便

CPU分类：

基本模式（Q00JCPU，Q00CPU及Q01CPU）
● 支持的I/O点数为1024点（Q00JCPU为256点）
● Q00JCPU是一个由CPU、电源和主基板(5槽)组成的CPU单元。(电源模块设计为100V-240V)Q00CPU和Q01CPU是独立的CPU模块。
● Q-CPU的程序效率（程序长度）为A系列的2倍
● 件元件的存储器为19K字，允许软元件在16K字范围内任意分配。此外，Q00／Q01CPU将RAM用做文件寄存器的标准RAM。文件寄存器含有32K字，能处理大容量的数据。
● QCPU基本模式都含有闪存ROM。标准的CPU能在不使用存储卡的情况下执行ROM操作。
● Q00／Q01CPU基本模式具有串行通讯功能。CPU的RS-232接口能与使用MC通讯协议的外部设备进行通讯。此功能使CPU不再需要串行通讯模块，降低了成本。
● 由于具有自动CC-Link启动功能，您可以在不设定参数的情况下启动CC-Link、刷新数据，减少了人工设定参数的时间。
● Q PLC编程更简单，特殊功能模块有专门的设定软件，无需向A系列PLC那样用FROM/TO指令编程
● Q基本模式版本B后支持浮点运算、8路PID、标准RAM增加到128K，支持ST（结构化文本，类高级语言）、SFC、FB编程

高性能模式（Q02CPU，Q02HCPU,Q06HCPU,Q12HCPU,Q25HCPU）
● 支持的本地I/O达4096点，最快指令仅34纳秒
● 程序容量从28K-252K步（1步=4byte）
● 支持结构化编程，最大程序数量为252个，每个程序克设定为扫描、低速、等待，且可互相切换
● 内置标准RAM及ROM，文件寄存器数量128K，且可扩展到1M
● 具有12M USB及115K RS232编程接口（Q02只有RS232编程口）
● 内部软元件约30K，可自由设定
● 支持多达4个CPU，一个系统中可集成顺控CPU、过程控制CPU、运动控制CPU（最大96轴）、PC CPU
● 支持100M以太网，另有WEB SERVER模块，可用浏览器通过INTRANET、INTERNET监控PLC，进行程序监控、读写等远程维护功能
● 高可靠10M/25M MELSECNET/H光纤双环网，通讯距离达30KM，同时支持总线型同轴电缆MELSECNET/H网络，最远距离2500米
● 除支持开放式现场总线CC-LINK外，还支持主要的工业网络，如Profibus,DeviceNet,Modbus,ASi等
● 各种智能模块、功能模块，满足各种从简单到复杂的应用，如BASIC模块，支持BASIC语言，很容易写通讯程序过程控制CPU
● Q12PHCPU/Q25PHCPU两种CPU
● 52种控制算法，自整定PID，可取代DCS
● 全新的编程软件PX-DEVELOPER，完全功能块编程（类似DCS组太），且可与梯形图结合
● 高速的回路控制（10MS），回路数量无限制（仅受内存限制，一般可达200个）
● 具有高性能Q CPU的全部性能
● 通道间隔离的高精度的模拟量处理模块
● 在线模块更换功能

冗余CPU
● Q12PRHCPU/Q25PRHCPU两种CPU
● 具有过程控制CPU的全部功能
● 冗余电源、冗余网络、冗余CPU
● 使用简单，双CPU自动同步
● 以太网、MELSECNET/H、CPU、电源的故障都会进行自动切换，切换时间仅40MS
