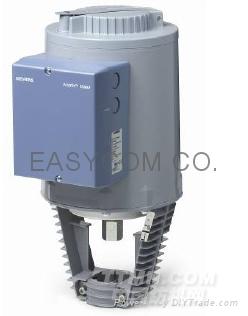

电动液压执行器SKB32...82
发布时间:2012-06-13
产品描述
便捷选型
西门子为您提供了各种阀门执行器的选 型工具, 阀门选型尺,技术资料和在线 工具。此外,西门子还会根据您的需要 为规划工程师、服务工程师以及相关工 程提供量身定制的、且以实践为导向的 培训课程。
■ 高效送达
西门子遍布全球的销售网络确保产品交 付简单、快捷。
用于HVAC 和工业设备的控制阀
电磁调节阀的工作原理很简单:在线圈两端加调制电压,该电压向线圈内的金属 芯施加一种克服弹簧张力的定位力,金属芯的位置是由电压大小决定的。这可以在不引起任何磨损的情况下,使迅速、准确的控制成为可能。由于电磁传动产生的定位力同电动或电液执行器相比相对较小,所以电磁控制阀阀芯采用压力补偿
结构。因此,电磁定位力与所需要的能源微乎其微。
一个很重要的设计细节是弹性阀芯。安装该阀芯后的阀在开启时不会像传统的控制阀那样出现流量阶跃。实现了对低负荷工况的精确控制。
优点
■ 快速定位(1s)
■ 最高可调比(1:1000)
■ 阀门开启不存在流量阶跃
■ 绝佳的低负荷控制
■ 精确的阀特性和定位控制
特征一览
■ 两通和三通应用
■ 阀门特性可选( 等百分比和线性)
■ 法兰和螺纹的连接
■ 断电后闭合
空气调节装置
冷冻设备中的冷冻水
生活热水设备
区域供热和蒸汽应用
工业过程
改善后的部分负荷行为降低了通风设备的能源消耗 由于室外气候的变化,暖通空调需要在部分负荷工况下运行的时间比例有所增加。结果,原本存在于冬、夏季运行之间的界限渐渐淡化了。因此,在冬季或过渡季节期间需要制冷的情况越来越普遍。如果能够对温度和湿度进行更加精确的控制,就有可能节省高达30% 的能源。由于“部分负荷工况”出现的次数越来越多,制冷成本会骤然增加,因此有必要对控制回路进行检查,并重新调整运行参数。鉴于控制性能已得到改善,用电磁控制阀取
代传统的控制阀会更加经济实用。
经过优化控制的冷冻水循环与温度控制极为简单的采暖设备相比,冷冻水装置需要非常复杂的控制系统。流量大但温差低的应用要求使用大型、反映敏捷的阀门。压力补偿型电磁调节阀的kvs 达到130 m3/h,定位时间少于3 秒且可调比为1:1000,因此它的速度是其他类型阀的好几倍,并且在准确性方面也大大超过其他类型的阀门。
区域供热设备节省空间的解决方案以小型或中型设备为例,预制的紧凑型区域供热分站得到了越来越多的应用。由于紧凑型换热器的热传递速度大幅提高,控制系统也必须相应地提高速度。在过去,定位时间在15到30s的电动阀完全可以处理大流量的对流设备。 如今小流量大换热面积的板式热交换器要求反应灵敏、定位迅速的控制设备。比较理想的状态是将定位时间控制在几秒之内,只有电磁调节阀才能满足这样的定位要求。
电动调节阀门及驱动器
序号 | 型号 | 规格 | |
1 | SQS35.00 | 推力400N,行程5.5mm的螺纹连接阀的电动执行器,AC230V 三位 运行时间150s,无安全关闭功能 | |
2 | SQS35.03 | 同上,运行时间35s | |
3 | SQS35.50 | 推力400N,行程5.5mm的螺纹连接阀的电动执行器,AC230V 三位 运行时间150s,有安全关闭功能 | |
4 | SQS35.53 | 推力400N,行程5.5mm的螺纹连接阀的电动执行器,AC230V 三位 运行时间35s,有安全关闭功能 | |
5 | SQS65 | 推力400N,行程5.5mm的螺纹连接阀的电动执行器,AC24V,DC0..10V,运行时间35s,无安全关闭 | |
6 | SQS65.2 | 推力400N,行程5.5mm的螺纹连接阀的电动执行器,AC24V,DC2..10V,运行时间35s,无安全关闭 | |
7 | SQS65.5 | 推力400N,行程5.5mm的螺纹连接阀的电动执行器,AC24V,DC0..10V,运行时间35s,安全关闭 | |
8 | SQS85.00 | 推力400N,行程5.5mm的螺纹连接阀的电动执行器,AC24V,三位,运行时间150s,无安全关闭 | |
9 | SQS85.03 | 推力400N,行程5.5mm的螺纹连接阀的电动执行器,AC24V,三位,运行时间35s,无安全关闭 | |
10 | SSC81 | 用于中央空调额定推力300N,额定冲程5.5mm的阀执行器VVP/VXP45 | |
11 | SSC61 | 用于中央空调额定推力300N,额定冲程5.5mm的阀执行器VVP/VXP45 | |
12 | SSC61.5 | 用于中央空调额定推力300N,额定冲程5.5mm的阀执行器VVP/VXP45 | |
13 | SSC31 | 用于中央空调额定推力300N,额定冲程5.5mm的阀执行器VVP/VXP45 | |
14 | SQX32.00 | 额定推力700N,行程20mm,AC230V,三位,运行时间150s | |
15 | SQX32.03 | 额定推力700N,行程20mm,AC230V,三位,运行时间35s | |
16 | SQX62 | 额定推力700N,行程20mm,AC24V,DC0..10V,DC4..20mA,运行时间35s | |
17 | SQX82.00 | 额定推力700N,行程20mm,AC24V,三位,运行时间150s | |
18 | SQX82.03 | 额定推力700N,行程20mm,AC24V,三位,运行时间35s | |
19 | SKD32.50 | 电动液压执行器,推力为1000N,行程20mm,介质温度140,AC230V,三位 | |
20 | SKD32.51 | 电动液压执行器,推力为1000N,行程20mm,介质温度140,AC230V,三位 | |
21 | SKD82.50 | 电动液压执行器,推力为1000N,行程20mm,介质温度140,AC230V,三位 | |
22 | SKD82.51 | 电动液压执行器,推力为1000N,行程20mm,介质温度140,AC24V,三位 | |
23 | SKD62 | 电动液压执行器,推力为1000N,行程20mm,介质温度140,AC24V,DC0..10V,DC4..20mA | |
24 | SKB32.50 | 电动液压执行器,推力为2800N,行程20mm,介质温度220,AC230V,三位 | |
25 | SKB32.51 | 电动液压执行器,推力为2800N,行程20mm,介质温度220,AC230V,三位 | |
26 | SKB82.50 | 电动液压执行器,推力为2800N,行程20mm,介质温度220,AC24V,三位 | |
27 | SKB82.51 | 电动液压执行器,推力为2800N,行程20mm,介质温度220,AC24V,三位 | |
28 | SKB62 | 电动液压执行器,推力为2800N,行程20mm,介质温度220,AC24V,DC0..10V,DC4..20mA,安全关闭 | |
29 | SKC32.6 | 电动液压执行器,推力为2800N,行程40mm,介质温度220,AC230V,三位 | |
30 | SKC82.6 | 电动液压执行器,推力为2800N,行程40mm,介质温度220,AC230V,三位 | |
31 | SKC62 | 电动液压执行器,推力为2800N,行程40mm,介质温度220,AC24V,DC0..10V/DC4..20mA | |
32 | VVF31系列 | 额定冲程为20/40mm的法兰二通阀,适用于闭路循环中的冷冻水和低压热水,介质温度-25--130,戏许工作压力1000KPa,阀体,铸铁EN-GJL-250,阀杆、阀芯不锈钢,青铜/黄铜,阀门特性:等比 | 口径:DN25-DN150 |
VVF31.25 VVF31.40 VVF31.50 VVF31.65 VVF31.80 VVF31.90 VVF31.91 VVF31.92 | |||
33 | VXF31系列 | 三通阀,其余同VVF31,阀门特性:端口等比,旁路线性 | |
VVF40系列 | VVF40.15 VVF40.25 VVF40.40 VVF40.50-31 VVF40.65-49 VVF40.80-78 VVF40.100-124 VVF40.125-200 VVF40.150-300 | ||
34 | VVF41系列 | 额定冲程20/40mm的法兰连接二通阀PN16,适用于开路或闭路中的冷冻水,低压热水,生活热水、高压热水、海水、热油和饱和蒸汽,介质温度-25-180, | 口径:DN50-DN150 |
VVF40.50 VVF40.65 VVF41.80 VVF41.90 VVF41.91 VVF41.92 | |||
35 | VXF41系列 | 三通阀,其余同VVF41 | 口径:DN15-DN150 |
36 | VVF45系列 | 额定冲程20/40mm的法兰连接二通阀PN16,适用于开路或闭路中的冷冻水,低压热水,生活热水,高压热水,海水,热油和饱和蒸汽。介质温度-25-180,阀体球墨铸铁,阀芯不锈钢 | 口径:DN50-DN150 |
VVF45.50 VVF45.65 VVF45.80 VVF45.90 VVF45.91 VVF45.92 | |||
37 | VVG41系列 | 额定冲程为20mm的螺纹连接二通阀PN16,适用于开路或闭路中的冷冻水,低压热水,生活热水,高压热水,海水,热油和饱和蒸汽,介质温度最高130 | 口径:DN15-DN50 |
38 | VVI41系列 | 额定冲程为20mm的螺纹连接二通阀PN16,适用于闭路中的冷冻水,低压热水,生活热水,高压热水,海水,热油和饱和蒸汽,阀体青铜,阀杆不锈钢,阀芯黄铜,最高温度140度 | 口径:DN15-DN50 |
39 | VXG41 | 三通阀,其余同VVG41 | |
40 | VVI41 | 三通阀,其余同VVI41 | |
41 | VVF52系列 | 额定冲程20mm的法兰连接二通阀PN25,适用于开路或闭路中的冷冻水,低压热水,生活热水,高压热水,海水,热油,饱和蒸汽和过热蒸汽,介质温度-25-180 | 口径:DN15-DN40 |
42 | VVF529 | 额定冲程20mm的法兰二通阀PN25,适用于开路或闭路中的低压热水,生活热水,高压热水,热油,饱和或过热蒸汽,介质温度:1-220 | 口径:DN50-DN150 |
43 | VPF52 | 额定冲程为20mm的压力补偿法兰连接二通阀PN25,集成压差控制器,适用于闭路循环中的低压和高压热水,主要用于区域供暖和独立供暖对象,此阀能控制流量并保持阀门前后压差恒定。介质温度1-140,调节压力为0.2bar | 口径:DN15-DN40 |
44 | VVF61 | 额定冲程为20/40mm的法兰连接二通阀PN40,适用于开路或闭路中的冷冻水,低压热水,高压热水,海水,热油和饱和蒸汽,介质温度-25-350 | 口径:DN15-DN150 |
45 | VXF61 | 三通阀,其余同VVF61 |
产品规格︰ Acvatix 阀门执行器—经济高效的
HVAC 系统的决定性组成部件
以多年的实践经验、广泛的专业知识和先进的技术为依托,西门子推出了Acvatix™系列、全系列阀门和执行器产品。这些阀门执行器主要用于暖通系统中的冷热源、能源分配及末端控制,并可用于区域供热中。因此,Acvatix 能够满足HAVC 领域以及制冷和工业应用的各种需要。无论是单户住宅还是公寓,无论是现代办公大楼里复杂的空调还是流量非常大的设备,Acvatix阀门执行器都以高质量和长寿命著称。他们不仅让您感到舒适、安宁,还可以在能源优化使用、现代化和项目改造中助您一臂之力。
产品优点︰ ■ 适用于各种应用的一系列阀门执行器产品只有机组内每个设备都能可靠、精确的运转时,HVAC 和制冷系统才能正常的工作。来自西门子的Acvatix 产品线根据您的需要、介质类型和应用类型,总能为您提供合适的阀门执行器:
■ 用于小型、中型和大型HVAC 和制冷系统的阀门执行器
■ 用于房间、区域和散热器控制的阀门执行器
■ 两通和三通座阀、蝶阀
■ 法兰、螺纹和焊接连接
■ 电磁执行器驱动的阀可用于控制难度大的系统
■ 带调节功能和3 位或2 位控制信号的执行器
■ 工作电压为AC / DC 24 V 或AC 110 /230 V 的执行器
主要市场︰ 楼宇自控,暖通空调
