产品规格︰ 用 途：

▲ 可用在配电线、输电线作保护和监控。

▲ 可用于不同电压等级的中性点直接接地、小阻抗接地、不接地或补偿接地的网络。

▲ 适用于辐射式、环状网或单端和多端供电的线路。

▲ 可实现对不同电压等级的线路、变压器、发电机、电动机、电容器和母线的保护

性能特点：

▲ 功能强劲的32位微处理器。

▲ 对测量值进行持续监视，装置的软、硬件都有连续的自检功能。

▲ 友好的操作界面。

▲ 完全数字化的处理过程及测量值的控制，`完成由模拟量输入到开出量的输出。

▲ 励磁涌流的二次谐波制动。

▲ 动态冷负载启动功能。

▲ 记录事件信息、故障数据及故障录波用于分析和寻找故障。

▲ 通过串口可用数据电缆、Modem或光缆与SCADA或变电站装置通讯。

▲ 可选用一些附加的保护和控制功能。

▲ 可编组的二进制输入和继电器输出。

主要功能：

保护功能------ 相间和接地时限过流保护，各两段，均可选择定时限或反时限；

方向时限过流保护，两段，均可选择定时限或反时限；

灵敏接地故障检测；

负序电流保护；

电压（低电压和过电压）保护；

频率（低频和高频）保护；

热过负荷保护；

断路器失灵保护；

自动重合闸（1次到9次）；

电动机启动保护；

测量功能-------- 可测相电流、相电压、线电压、正序电流、正序电压、负序电流、负序电压、零序电流、零序电压、有功功率、无功功率、视在功率以及功率因素和频率（7SJ61只能测电流）。

通信功能------- 同步时钟接口A：对时。

系统接口B：RS232、RS485或光纤口,采用IEC870-103或Profibus或Modbus规约.

DIGSI4/调制解调器接口C：RS232、RS485或光纤口。

操作员接口：装于前面板,RS232口，用于连接AT或PC机,用于调试。

其它功能-------- 可以利用装置配置软件DIGSI4中的可编程逻辑编辑新的逻辑功能，以满足一些特殊要求。

内部时钟可通过IRIG-B(或DCF77)信号、二进制输入信号或系统接口命令实现同步。

以时间次序记录和保存最后8次故障，事件信号及80条与故障不直接相关的状态动作信号。

记录、保存、传送故障波形。

断路器统计，包括跳闸次数及断路器切断时的每相电流。

记录被保护装置的运行时间。

结构安装：

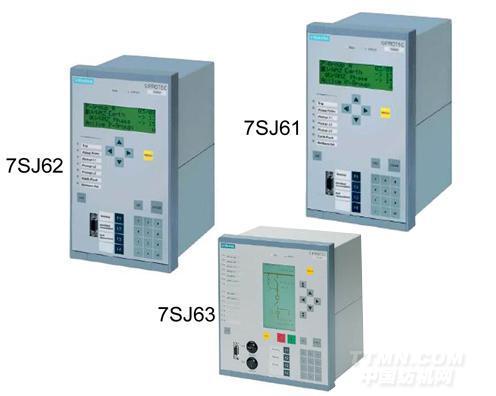

采用7XP20箱体，7SJ61/62为6U×1/3（ ）的整体结构，7SJ63有6U×1/2（ ）和6U×1/1（ ）两种整体结构（根据型号不同），可平面安装，也可以柜内安装或嵌入式安装，可以集中组屏，也可分散安装于开关柜上。

典型应用：

7SJ61/62/63已有数万套在世界各地运行，国内由本公司实施的工程中也已有数千套运行于110kV、35kV、10kV、6kV等各级电压的线路、电动机、变压器以及电容器的保护和测量上，运行稳定可靠。

订货参数： 型 号 7SJ61/62/63（具体型号根据保护的功能制定）

额定电流： 1A 5A

额定频率： 50HZ 60HZ

结 构： 屏上平面安装；屏上嵌入安装或柜内安装；

附加功能： 信息处理：LED显示和二进制输出；

通过显示面板或计算机显示信息；

向控制中心传递信息。

测量值的显示和传递。

波形记录。

系统接口B： 无系统接口

有独立的系统接口（RS485或RS232）

光纤接口(820nm)

DIGSI4/调制解调器接口C：无接口;有独立的接口（RS485或RS232）;光纤接口(820nm)

主要市场︰ 输配电，电力
