西门子数控驱动电源模块
发布时间:2012-06-13

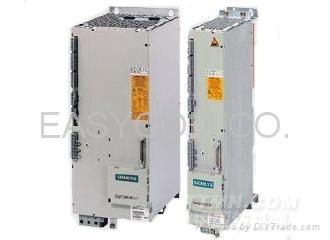

西门子数控驱动电源模块
驱动电源模块用于连接各个驱动单元和强电供电系统,将主电源变换为直流母线上的直流电压。所有的冷却部件,例如可以将空气导入模块内以降低模块温度的分立风扇或/ 和散热板,也包括在模块的供货范围之内。对于宽度为200 mm (7.87 in)的模块,无论采取内部或外部冷却方式,其标准组件当中都应包括所需的冷却部件,如一独立风扇/ 或热传导盖用来通过空气流动使模块降温。对于尺寸为300 mm (11.81 in)请遵守相关注意事项。可提供屏蔽端子板以满足对电源电缆的电磁兼容(EMC)的接线要求,对于带屏蔽的电源电缆,应使用屏蔽连接器以达到电磁兼容的要求。过电压限制模块用于不能满足IEC 要求的逆变器或电网。当驱动电源模块需要满足UL标准时,必须使用过电压限制模块。驱动电源模块采用400V / 3 相 交流± 10%, 50 / 60 Hz,415 V / 3 相 交流± 10% 50 / 60 Hz 或480 V / 3 相 交流+6%至-10% 50 / 60 Hz 的主电源电压产生DC 连接需要的的直接驱动电压。另外,通过设备总线集中对驱动模块(由功率模块6SN1123,闭环控制插入模块6SN1118,组成)提供电源(+/-24V,+/-15V,+ 5V 等)。
如果驱动电源模块与以一个非TN形式的电网相连或与一个没有采用直接电流敏感残余电流保护装置的电网相连接,就需要从选择表中按照Yyn0矢量组选择一个隔离变压器。对于调节型的驱动电源/再生反馈模块,如果在其入口处有变压器时,则同样需要安装高频整流电抗器。同样,当电网电压为200 V / 220 V / 240 V / 400 V / 500 V / 575 V ± 10% 50 Hz / 60 Hz 时,需要用一个合适的变压器来进行电压匹配。
非调节型驱动电源模块
应用范围
■ 很少进行制动或即使制动但制动的循环时间很短以及制动能量很低的机床
■ 电网工作环境在:SKmains /P nUl ≥ 30 (SK mains: 主电源短路功率:P nUI: UI 模块额定功率)
■ 驱动的动态要求有一定的限制,特别是对主轴驱动。
非调节型驱动电源模块的输出功率比较低。这些模块的的功率最大为10KW,包括一个整流电抗器和一个能将
驱动模块制动能量转换为热量的脉冲电阻器。如果脉冲电阻器用到了其最大容量(>200W),就应使用一热传
导盖从而将热量隔开而不传到上面的模块去。
对于28KW的非调节型驱动电源模块,整流电抗器和脉冲阻器必须分别订购和安装。非调节型驱动电源模块中
已经含有了对脉冲电阻器的控制。
非调节型驱动电源模块的附加功能
■ 对直流连接母线电压的电源整流器
■ 采用编码开关对于下列可选的脉冲电阻器进行控制
• 内置式脉冲电阻器
• 连接至28KW 模块用外部脉冲电阻器
调节型驱动电源/ 再生反馈模块
应用范围
■ 对于驱动装置有高动态要求的机床
■ 频繁的制动循环和很高的制动能量
■ 为降低操作费用而对控制柜需要进行优化设计
如使用调节型驱动电源/再生反馈模块,就有可能将DC连接线圈产生的多余的能量重新馈入。例如,可将制动
产生的能量重新输入给电网系统。这样可以优化电气开关柜的冷却效果,同时工作人员还能降低能量消耗费用。
调节型驱动电源模块允许各个驱动轴在恒定的DC 连接电压下工作。
需要用选择表所列的相匹配的高频整流电抗器来连接至主电源供应设备。为确保满足欧共体电磁兼容要求的规
定,必须使用相应的主电源滤波器。
调节型驱动电源模块/ 再生反馈模块的附加功能
对于调节型驱动电源模块,可以使用冷却开关来选择不同的操作功能
■ 对连接电压为600 V 直流 或 625 V 直流,正弦型电流负载,功率因子COS λ>= 0.97 的电网输入进行调节操作。功率因子考虑到了电网所
有谐振电压的总和。
■ 对连接电压为600 V 直流 或625 V 直流时,方波型电流负载的电网输入进行调制操作。
■ 对连接电压为490 V 直流 (400 V 3 相交流时),系统有或无再生反馈的电网输入进行非调节型操作。
■ 对480 V 3 相交流 +6% -10% 的TN电网直接操作:带有再生反馈功能且非调制型连接电压680V,频率为50HZ/60HZ
型号:
SIMODRIVE611U 电源模块
5KW 非调节型, 6SN11 46-1AB00-0BA1
10KW 非调节型,带脉冲电阻6SN11 45-1AA01-0AA1
28KW 非调节型,带脉冲电阻6SN11 45-1AA00-0CA0
16KW 调节型, 带再生回馈63N11 45-1BA01-0BA1
36KW 调节型, 带脉冲电阻6SN11 45-1BA02-0CA1
